- GB/T 38965-2020 膜片联轴器 试验要求
【GB国家标准】 膜片联轴器 试验要求
本网站 发布时间:
2023-12-20 18:36:29
- GB/T 38965-2020
- 现行
标准号:
GB/T 38965-2020
标准名称:
膜片联轴器 试验要求
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 38965-2020.Disc coupling-Test requirement.
1范围
GB/T 38965规定了膜片联轴器(以下简称联轴器)的试验方法、试验规范、试验报告等。
GB/T 38965适用于许用转速为0r/min~10700r/min的联轴器。
2术语和定义
下列术语和定义适用于本文件。
2.1
空转试验 idling test
联轴器在不施加转矩并在许用转速范围内,--定倾角下的联轴器在正、反两个方向转动,以进行振动、噪声等全部或部分项的试验。
2.2
静态试验 static test
联轴器在静止的条件下,对联轴器分别施加正、反两个方向的扭矩,以测试联轴器的扭矩.刚度等全部或部分项的指标。
2.3
动态性能试验 dynamic performance test
联轴器在额定转矩、许用转速范围内的效率、振动、噪声、转矩等全部或部分项所进行的测定试验。
2.4
疲劳寿命试验 fatigue test
联轴器在一定倾角下,并在额定转矩及许用转速范围内长期运行达到一定循环次数或时间,以测试零部件的寿命或耐久性的指标。
2.5
超载试验 oyerload test
在联轴器许用倾角范围内,对联轴器施加超过额定转矩一定比例的转矩,进行短时间的运行试验或持续施加转矩直至联轴器中某些零件发生失效的破坏试验,以检验其安全性。
3试验方法
3.1 联轴器试验类型如下:
a) 空转试验;
b) 静态试验;
c)动态性能试验;
d)疲劳寿命试验;
e) 超载试验。
4试验规范
4.1联轴 器试验不包括该联轴器零部件在生产过程中的试验,试验前联轴器应制造合格,依据约定或标准按3.2的全部或部分试验项执行。联轴器的试验设备及操作规范参见附录A。
4.2联轴器有动平衡要求的,试验前需确认所附带的动平衡试验报告中动平衡等级等指标或参数符合要求。相同规格的大批量(20件以上)的联轴器需要试验时,可采用抽样试验,每批抽取5%,不足20件时至少抽取1件进行试验。
4.3联轴器进行动态性能试验或疲劳寿命试验时,应先进行100%转矩下的静态试验,确定其强度足够安全。
4.4除疲劳寿命试验为长期外,其余试验均为短期试验,在施加转矩或转速条件下,其试验时间最长不超过15 min, 其中,超载试验时间不超过15 s。

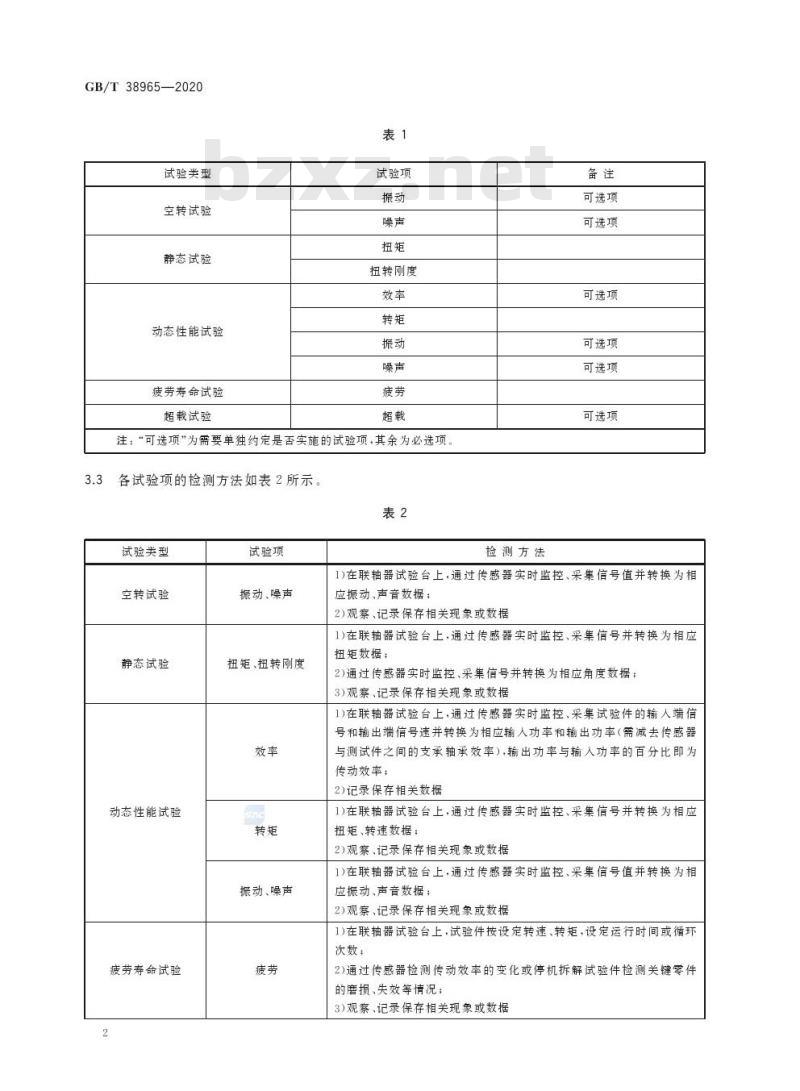

4.5试验中对于一定转矩或一定转速相对于额定转矩或许用转速的百分比应符合表3的规定。
1范围
GB/T 38965规定了膜片联轴器(以下简称联轴器)的试验方法、试验规范、试验报告等。
GB/T 38965适用于许用转速为0r/min~10700r/min的联轴器。
2术语和定义
下列术语和定义适用于本文件。
2.1
空转试验 idling test
联轴器在不施加转矩并在许用转速范围内,--定倾角下的联轴器在正、反两个方向转动,以进行振动、噪声等全部或部分项的试验。
2.2
静态试验 static test
联轴器在静止的条件下,对联轴器分别施加正、反两个方向的扭矩,以测试联轴器的扭矩.刚度等全部或部分项的指标。
2.3
动态性能试验 dynamic performance test
联轴器在额定转矩、许用转速范围内的效率、振动、噪声、转矩等全部或部分项所进行的测定试验。
2.4
疲劳寿命试验 fatigue test
联轴器在一定倾角下,并在额定转矩及许用转速范围内长期运行达到一定循环次数或时间,以测试零部件的寿命或耐久性的指标。
2.5
超载试验 oyerload test
在联轴器许用倾角范围内,对联轴器施加超过额定转矩一定比例的转矩,进行短时间的运行试验或持续施加转矩直至联轴器中某些零件发生失效的破坏试验,以检验其安全性。
3试验方法
3.1 联轴器试验类型如下:
a) 空转试验;
b) 静态试验;
c)动态性能试验;
d)疲劳寿命试验;
e) 超载试验。
4试验规范
4.1联轴 器试验不包括该联轴器零部件在生产过程中的试验,试验前联轴器应制造合格,依据约定或标准按3.2的全部或部分试验项执行。联轴器的试验设备及操作规范参见附录A。
4.2联轴器有动平衡要求的,试验前需确认所附带的动平衡试验报告中动平衡等级等指标或参数符合要求。相同规格的大批量(20件以上)的联轴器需要试验时,可采用抽样试验,每批抽取5%,不足20件时至少抽取1件进行试验。
4.3联轴器进行动态性能试验或疲劳寿命试验时,应先进行100%转矩下的静态试验,确定其强度足够安全。
4.4除疲劳寿命试验为长期外,其余试验均为短期试验,在施加转矩或转速条件下,其试验时间最长不超过15 min, 其中,超载试验时间不超过15 s。
4.5试验中对于一定转矩或一定转速相对于额定转矩或许用转速的百分比应符合表3的规定。
