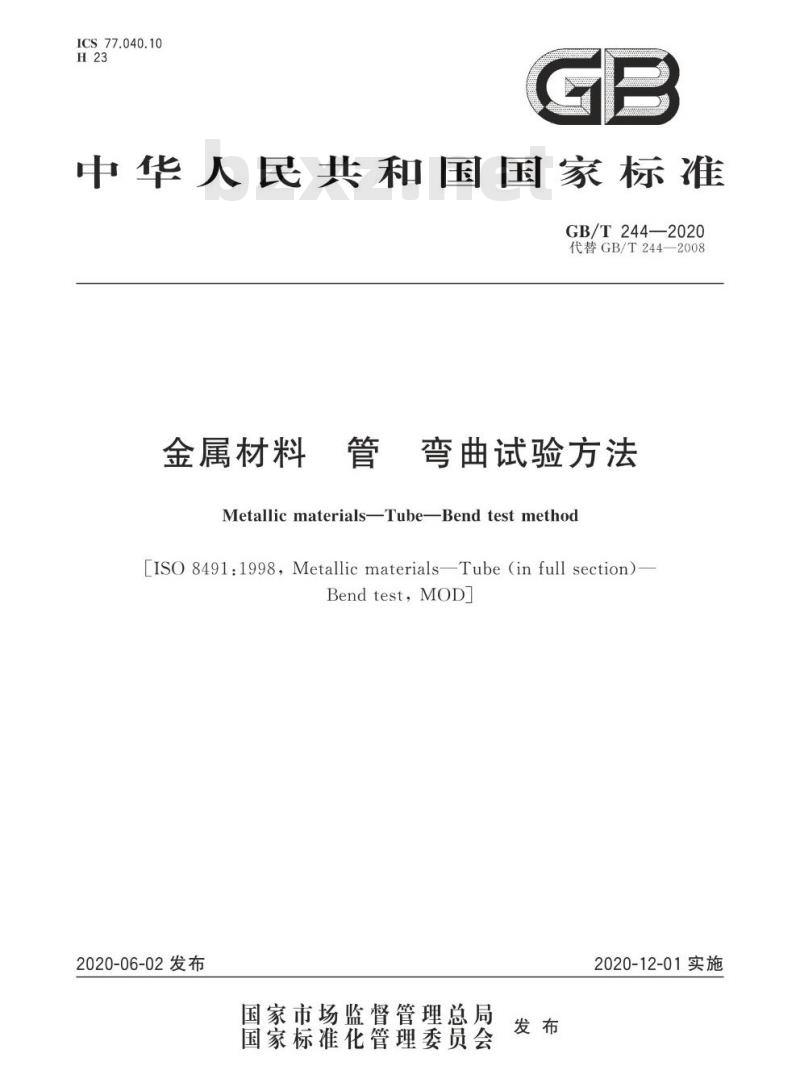

【GB国家标准】 金属材料 管 弯曲试验方法

ICS77.040.10
H23
中华人民共和国国家标准
GB/T244—2020
代替GB/T244—2008
金属材料
管　弯曲试验方法
Metallicmaterials-Tube-Bendtestmethod[ISO8491:1998,MetallicmaterialsTube(infull section)-Bend test,MODJ
2020-06-02发布
国家市场监督管理总局
国家标准化管理委员会
发布
2020-12-01实施

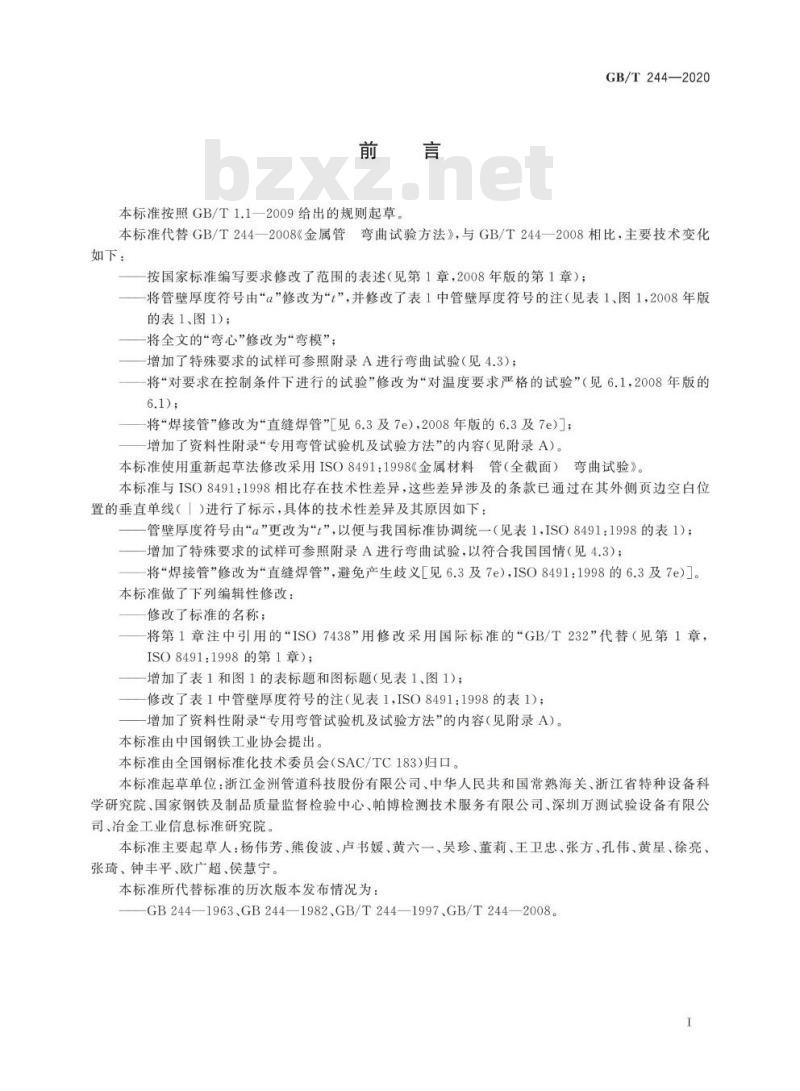

前言
本标准按照GB/T1.1一2009给出的规则起草。GB/T244—2020
本标准代替GB/T244—2008《金属管弯曲试验方法》，与GB/T244一2008相比，主要技术变化如下：
按国家标准编写要求修改了范围的表述（见第1章，2008年版的第1章）：-将管壁厚度符号由“a”修改为“t”，并修改了表1中管壁厚度符号的注（见表1、图1，2008年版的表1、图1)；
将全文的“弯心”修改为“弯模”；—增加了特殊要求的试样可参照附录A进行弯曲试验（见4.3）；一将“对要求在控制条件下进行的试验”修改为“对温度要求严格的试验”（见6.1，2008年版的6.1);
将“焊接管”修改为“直缝焊管”［见6.3及7e)，2008年版的6.3及7e)；增加了资料性附录“专用弯管试验机及试验方法”的内容（见附录A）。本标准使用重新起草法修改采用ISO8491：1998《金属材料管（全截面）弯曲试验》。本标准与ISO8491：1998相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（丨）进行了标示，具体的技术性差异及其原因如下：-管壁厚度符号由“a”更改为“t”，以便与我国标准协调统一（见表1，ISO8491：1998的表1)；一增加了特殊要求的试样可参照附录A进行弯曲试验，以符合我国国情（见4.3)；将“焊接管”修改为“直缝焊管”，避免产生歧义[见6.3及7e)，ISO8491：1998的6.3及7e)]。本标准做了下列编辑性修改：
修改了标准的名称；
将第1章注中引用的“ISO7438”用修改采用国际标准的“GB/T232”代替（见第1章，ISO8491：1998的第1章)；
增加了表1和图1的表标题和图标题（见表1、图1）；一修改了表1中管壁厚度符号的注（见表1,ISO8491：1998的表1)；一增加了资料性附录“专用弯管试验机及试验方法”的内容（见附录A）。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。本标准起草单位：浙江金洲管道科技股份有限公司、中华人民共和国常熟海关、浙江省特种设备科学研究院、国家钢铁及制品质量监督检验中心、帕博检测技术服务有限公司、深圳方测试验设备有限公司、冶金工业信息标准研究院。本标准主要起草人：杨伟芳、熊俊波、卢书媛、黄六一、吴珍、董莉、王卫忠、张方、孔伟、黄星、徐亮、张琦、钟丰平、欧广超、侯慧宁。本标准所代替标准的历次版本发布情况为：—GB244—1963、GB244—1982、GB/T244—1997、GB/T244—2008。I

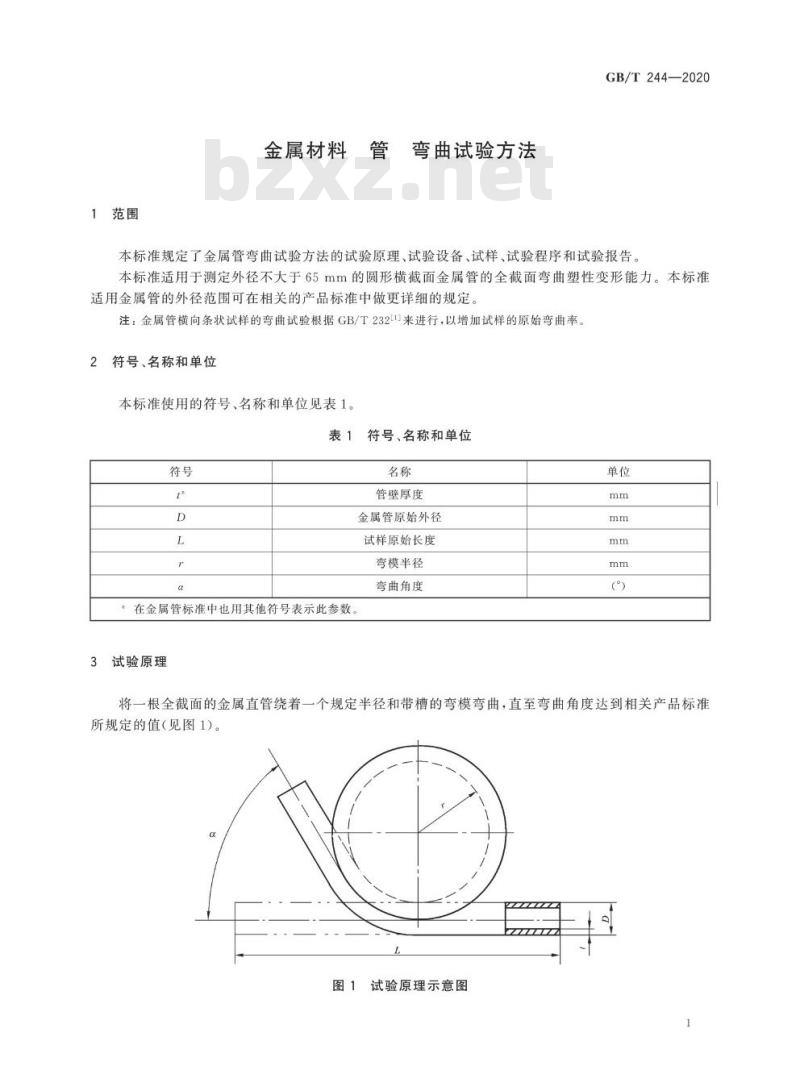

1范围
管弯曲试验方法bzxZ.net
金属材料
GB/T244—2020
本标准规定了金属管弯曲试验方法的试验原理、试验设备、试样、试验程序和试验报告。本标准适用于测定外径不大于65mm的圆形横截面金属管的全截面弯曲塑性变形能力。本标准适用金属管的外径范围可在相关的产品标准中做更详细的规定。注：金属管横向条状试样的弯曲试验根据GB/T232[1来进行，以增加试样的原始弯曲率。2符号、名称和单位
本标准使用的符号、名称和单位见表1。表1符号、名称和单位
符号
在金属管标准中也用其他符号表示此参数3
试验原理
名称
管壁厚度
金属管原始外径
试样原始长度
弯模半径
弯曲角度
单位
(°)
将一根全截面的金属直管绕着一个规定半径和带槽的弯模弯曲，直至弯曲角度达到相关产品标准所规定的值（见图1)。
图1试验原理示意图
GB/T244—2020
4试验设备
试验应在弯管试验机上进行，试验时试验机应能防止管的横截面产生椭圆变形4.1
弯管试验机的弯模应具有与管外径轮廓相适应的沟槽。弯模半径由相关产品标准规定。4.2
4.3
经供需双方协商，有特殊要求的试样可参见附录A进行弯曲试验注：弯模半径的偏差、沟槽的深度和椭圆度均对试验结果有影响。5试样
试样应是金属直管的一部分管段，并能在弯管试验机上进行试验。试验程序
6.1试验一般应在10℃～35℃的室温范围内进行。对温度要求严格的试验，试验温度应为23℃士5℃。
6.2通过弯管试验机将不带填充物的试样弯曲，试验时应确保试样弯曲变形段与金属管弯模紧密接触，直至达到规定的弯曲角度。6.3在进行直缝焊管的弯曲试验时，焊缝相对于弯曲平面的位置应符合相关产品标准的规定。如未规定具体要求，焊缝应位于与弯曲平面呈90‘（即弯曲中性线）的位置。6.4应根据相关产品标准的要求对弯曲试验结果进行说明。当产品标准中未做规定时，在不使用放大镜的情况下，如无可见裂纹，应评定为合格。7
试验报告
应根据相关产品标准的要求提供试验报告。试验报告应至少包含下列内容：a)
本标准编号；
b）
试样标识；
试样尺寸；
弯曲角度α和弯模半径r；
如为直缝焊管，焊缝相对于弯曲平面的位置；试验结果。
A.1概述
附录A
（资料性附录）
专用弯管试验机及试验方法
GB/T244—2020
本附录给出了一种专用弯管试验机的结构和弯曲试验方法。本附录适用于具有表面涂（镀）层或对弯曲试验有特殊要求的金属管弯曲试验。A.2试验设备
专用弯管试验机宜能调节和控制转动角速度，顶块（压辊）与弯模围绕弯模中心保持同步转动，并具备图A.1所示的功能。试验机宜能防止管的横截面产生明显椭圆变形，弯模宜具有与管外径轮廓相适应的沟槽，弯模半径由相关产品标准规定。一
说明：
金属管：
导辊（组）：
试验前
b）试验后
弯模；
顶块（压辊）；
试样顶块（压辊)中心与导辊（组)中心的直线距离，单位为毫米(mm)；转动角速度，单位为弧度每秒（rad/s）。图A.1
专用弯管试验机功能示意图
GB/T244—2020
A.3试样
试样是金属直管的一部分管段。试样的最小长度可由式（A.1)计算，其中L。长度不小于16D。a元（D
L=L。+K+
180（2
式中：
圆周率，取3.1416；
元
........(A.1)
K——常数，与试验机的导辊（组)及顶块（压辊)尺寸有关。K值一般不小于200mm。A.4试验程序
A.4.1试验时，将试样放人一个规定半径、带槽的弯模内，启动项块（压辊）、导辊（组)进行夹持，如图A.1a）所示。通过弯模与顶块（压辊）的夹持体带动试样前端绕着弯模同步旋转弯曲，金属直管后端通过导辊（组）直线行进，直至弯曲角度达到规定角度为止，如图A,1b）所示。2弯曲试验时弯模转动角速度宜符合相关产品标准的要求或不对试验结果造成明显影响。标A.4.2
准未规定弯曲试验角速度时，弯模转动角速度不大于0.4rad/s。3其他要求符合第6章的规定。
A.4.3
［1]GB/T232金属材料
参考文献
GB/T244—2020
弯曲试验方法（GB/T232—2010，ISO7438:2005，MOD）5
