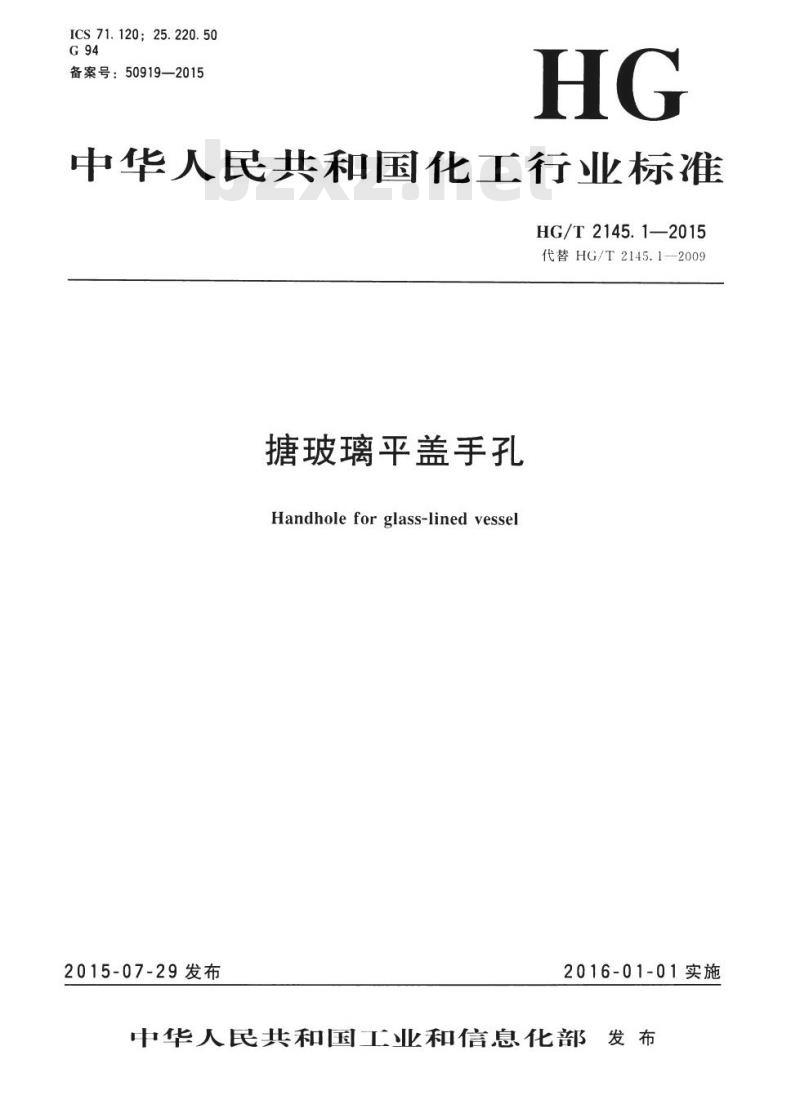

- HG/T 2145.1-2015 代替 HG/T 2145.1-2009 搪玻璃平盖手孔
【HG化工标准】 代替 HG/T 2145.1-2009 搪玻璃平盖手孔
本网站 发布时间:
2023-09-03 14:34:03
- HG/T 2145.1-2015
- 现行
标准号:
HG/T 2145.1-2015
标准名称:
代替 HG/T 2145.1-2009 搪玻璃平盖手孔
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
相关标签:
2009
标准简介/下载
点击下载
标准简介:
HG/T 2145.1-2015.Handhole for glass-lined vessel.

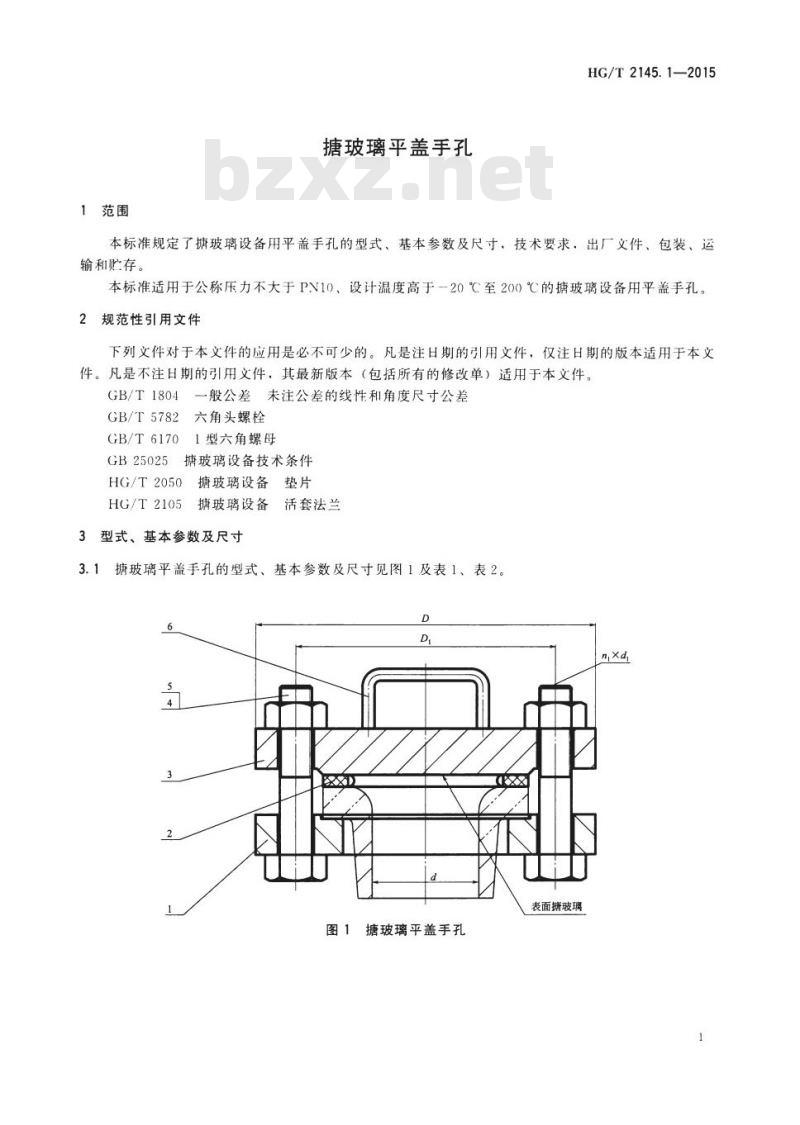

1范围
HG/T 2145.1规定了搪玻璃设备用平盖手孔的型式、基本参数及尺寸,技术要求,出厂文件、包装、运输和贮存。
HG/T 2145.1适用于公称压力不大于PN10、设计温度高于一20 C至200 C的搪玻璃设备用平盖手孔。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件,仅注H期的版本适用于本文件。凡是不注H期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1804 一般公差未注公 差的线性和角度尺寸公差
GB/T 5782六角头螺栓
GB/T 61701型六角螺母
GB 25025搪玻璃设 备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2105搪玻璃设备活套法兰
3型式、基本参数及尺寸

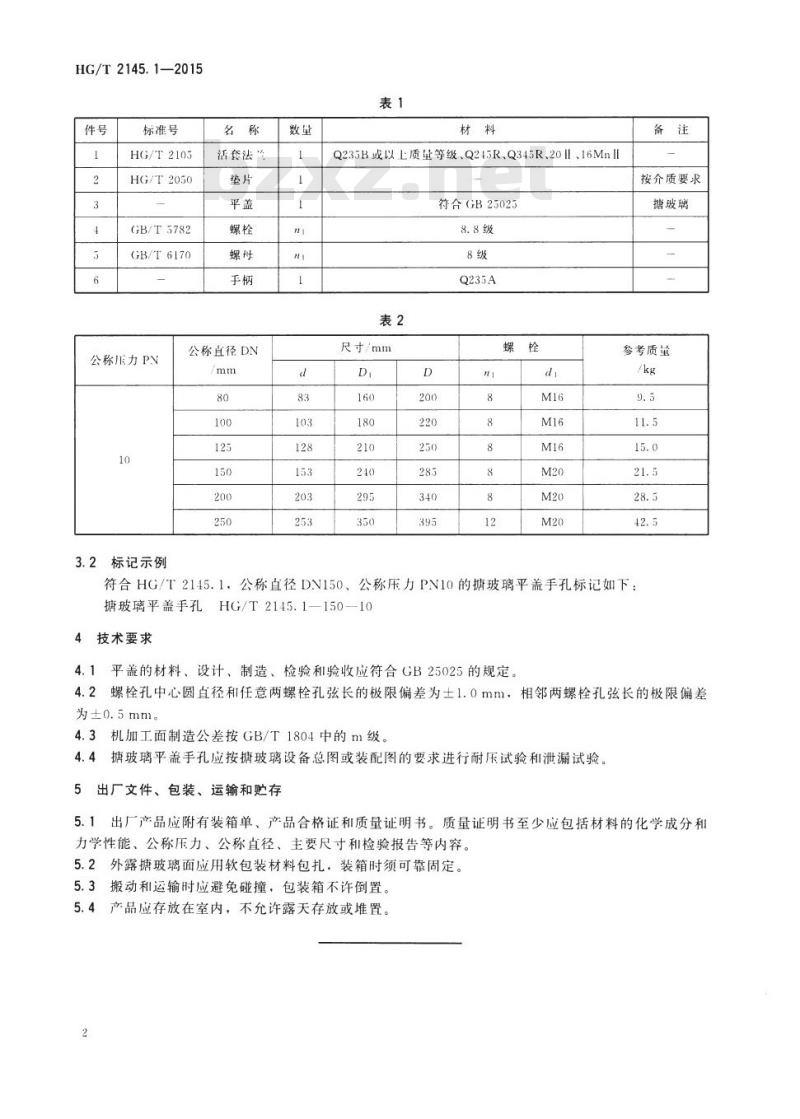

3.1搪玻璃平盖手孔的型式、基本参数及尺寸见图1及表1、表2。
3.2标记示例
符合HG/T 2145. 1,公称直径DN150、公称压力PN10的搪玻璃平盖手孔标记如下:
搪玻璃平盖手孔HG/T 2145. 1-150-10
4技术要求
4.1 平盖的材料、设计、制造、检验和验收应符合GB 25025的规定。
4.2 螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为士1.0mm相邻两螺栓孔弦长的极限偏差为士0.5mn。
4.3机加工面制造公差按GB/T1804中的m级。
4.4搪玻璃平盖手孔应按搪玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。
5出厂文件、包装、运输和贮存
5.1出厂产品应附有装箱单、产品合格证和质量证明书。质量证明书至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容。
5.2外露搪玻璃面应用软包装材料包扎,装箱时须可靠固定。
5.3搬动和运输时应避免碰撞,包装箱不许倒置。
5.4 产品应存放在室内,不允许露天存放或堆置。
1范围
HG/T 2145.1规定了搪玻璃设备用平盖手孔的型式、基本参数及尺寸,技术要求,出厂文件、包装、运输和贮存。
HG/T 2145.1适用于公称压力不大于PN10、设计温度高于一20 C至200 C的搪玻璃设备用平盖手孔。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注H期的引用文件,仅注H期的版本适用于本文件。凡是不注H期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 1804 一般公差未注公 差的线性和角度尺寸公差
GB/T 5782六角头螺栓
GB/T 61701型六角螺母
GB 25025搪玻璃设 备技术条件
HG/T 2050搪玻璃设备垫片
HG/T 2105搪玻璃设备活套法兰
3型式、基本参数及尺寸
3.1搪玻璃平盖手孔的型式、基本参数及尺寸见图1及表1、表2。
3.2标记示例
符合HG/T 2145. 1,公称直径DN150、公称压力PN10的搪玻璃平盖手孔标记如下:
搪玻璃平盖手孔HG/T 2145. 1-150-10
4技术要求
4.1 平盖的材料、设计、制造、检验和验收应符合GB 25025的规定。
4.2 螺栓孔中心圆直径和任意两螺栓孔弦长的极限偏差为士1.0mm相邻两螺栓孔弦长的极限偏差为士0.5mn。
4.3机加工面制造公差按GB/T1804中的m级。
4.4搪玻璃平盖手孔应按搪玻璃设备总图或装配图的要求进行耐压试验和泄漏试验。
5出厂文件、包装、运输和贮存
5.1出厂产品应附有装箱单、产品合格证和质量证明书。质量证明书至少应包括材料的化学成分和力学性能、公称压力、公称直径、主要尺寸和检验报告等内容。
5.2外露搪玻璃面应用软包装材料包扎,装箱时须可靠固定。
5.3搬动和运输时应避免碰撞,包装箱不许倒置。
5.4 产品应存放在室内,不允许露天存放或堆置。
