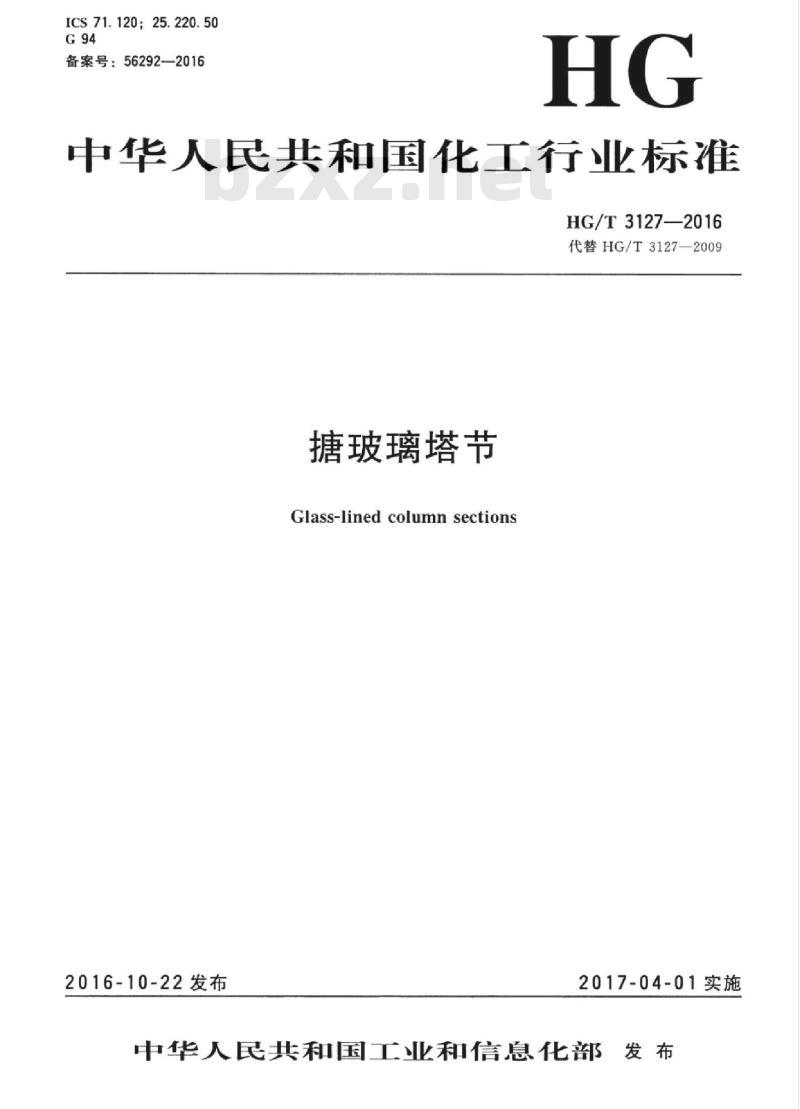

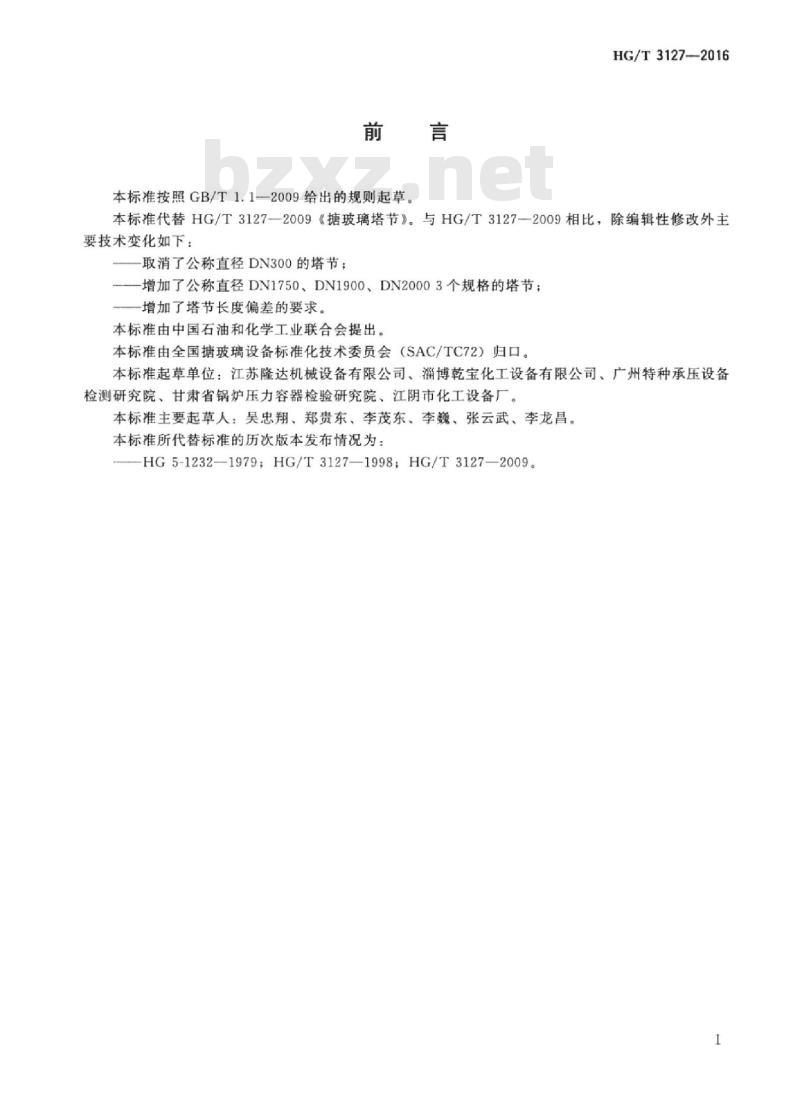

【HG化工标准】 代替 HG/T 3127-2009 搪玻璃塔节

HG/T 3127-2016.Glass-lined column sections.
1范围
HG/T 3127规定了搪玻璃塔节的型式、基本参数及主要尺寸，要求，铭牌、出厂文件、包装、运输和贮存。
HG/T 3127适用于设计压力小于或等于0.6 MPa,设计温度高于或等于一20℃~200℃的搪玻璃塔节。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 25025搪玻璃设备技术条件
GB/T 25198压力容器封头
HG/T 2049搪玻璃设备高颈法 兰
HG/T 2143搪玻璃设备管口
HG/T 2637搪玻璃件几何尺寸检测方法
3型式、基本参数及主要尺寸
3.1型式

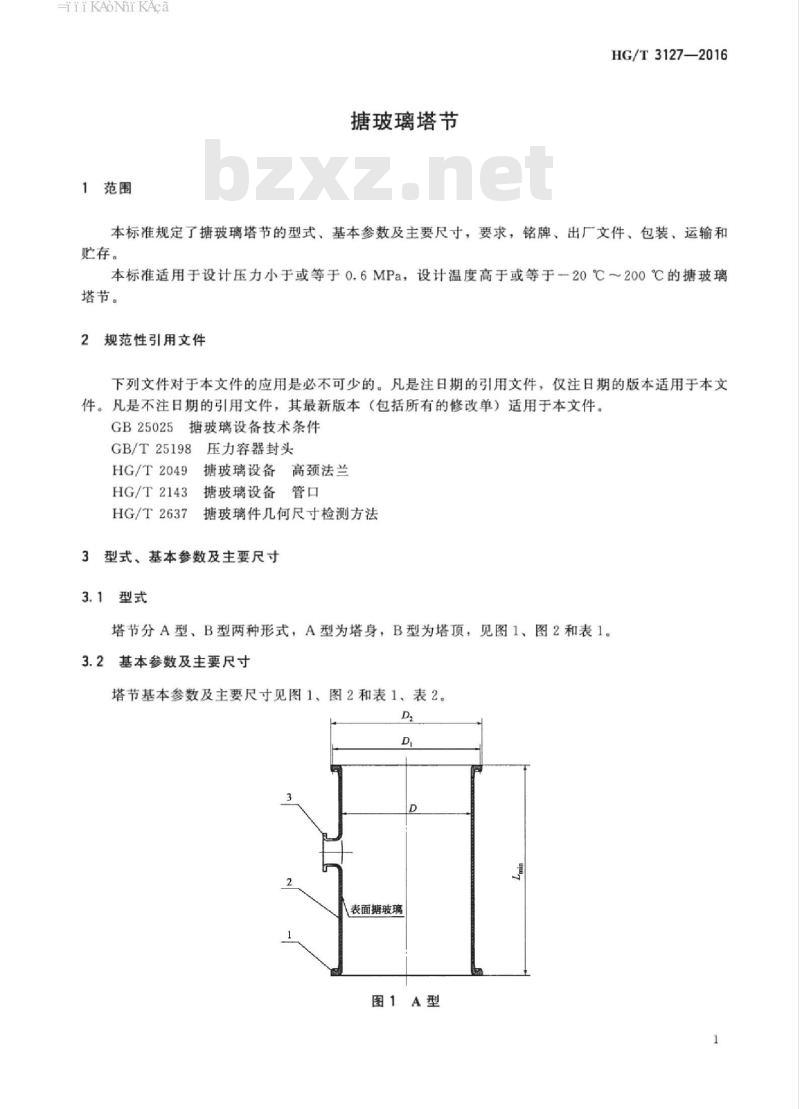

塔节分A型、B型两种形式，A型为塔身，B型为塔顶，见图1.图2和表1.
3.2 基本参数及主要尺寸
塔节基本参数及主要尺寸见图1.图2和表1、表2。
3.3 搪玻璃塔节标记
塔节①②- -③④⑤
其中:
①一设计压力，用PNXX (MPa) 表示;
②一公称直径，用DNXX (mm)表示;
③一型式，用A或B表示(见3.1);
④一长度，单位为毫米(mm);
⑤一标准号，HG/T 3127- 2016。
示例:
设计压力PN为0.6MPa、公称直径DN为1000mm，长度为1500mm的A型搪玻璃塔节，其标记为:塔节PN0.6 DN1000-A 1500 HG/T 3127-2016
4要求
4.1 搪玻璃塔节的设计、材料、制造、检验和验收应符合GB 25025的规定。
4.2搪玻璃塔 节的形位公差按HG/T 2637 进行检测，其结果应符合表3的规定。
