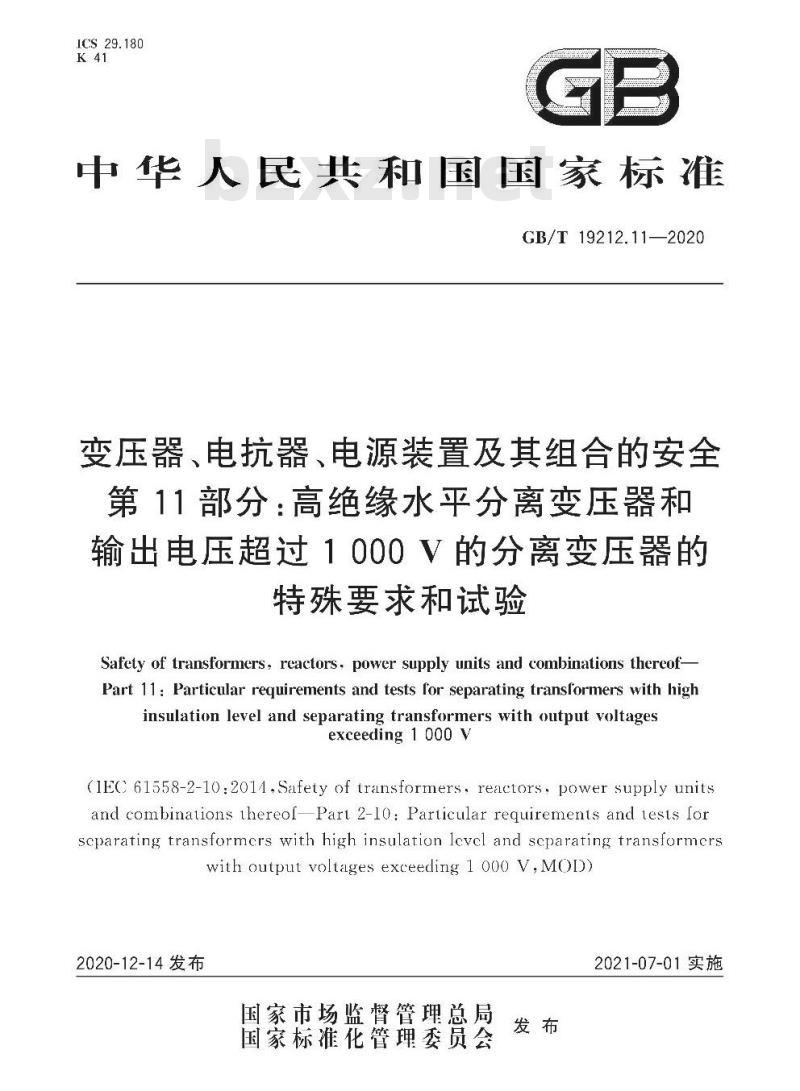

【GB国家标准】 变压器、电抗器、电源装置及其组合的安全第11部分:高绝缘水平分离变压器和输出电压超过1000V的分离变压器的特殊要求和试验
本网站 发布时间:
2023-07-03 17:12:10
- GB/T 19212.11-2020
- 现行
标准号:
GB/T 19212.11-2020
标准名称:
变压器、电抗器、电源装置及其组合的安全第11部分:高绝缘水平分离变压器和输出电压超过1000V的分离变压器的特殊要求和试验
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 19212.11-2020.Safety of transformers, reactors ,power supply units and combinations thereof一Part 11: Particular requirements and tests for separating transformers with high insulation level and separating transformers with output voltages exceeding 1 000 V.
1范围
GB/T 19212.1-2016的该章用下列内容代替:
GB/T 19212的本部分规定了高绝缘水平分离变压器和输出电压超过1000 V的分离变压器的安全要求。带有电子电路的变压器也包括在本部分中。
注1:安全要求包括电气、温度和机械方面。
除非另有规定,以下“变压器”包括高绝缘水平分离变压器和输出电压超过交流1 000 V或直流1 500 V的分离变压器。
GB/T 19212.11适用于驻立式或移动式、单相或多相、空气冷却(自然冷却或强制冷却)、独立或配套用干式变压器。其绕组可以是包封式或非包封式。
本部分适用于内部工作频率不超过500Hz的变压器和电源装置(线性)。
当本部分与GB/T 19212.17开关型电源装置结合使用时,也适用于内部工作频率超过500 Hz的电源装置。当两项标准的要求不一致时,优先采用更严格的标准。
本部分适用于额定电源电压不超过交流1 000 V,额定电源频率和内部工作频率不超过500 Hz。
本部分适用于额定输出不超过:
对于单相变压器,为25 kVA;
对于多相变压器,为40 kVA。
如果采购方与制造方另有协议时,则本部分也适用于对额定输出不限制的变压器。
本部分适用于空载输出电压或额定输出电压:
对于高绝缘水平分离变压器不超过交流1 000 V或直流1 500 V;
对于输出电压超过1000V的分离变压器,超过交流1000V或直流1500V且不超过交流或直流15 000 V。
1范围
GB/T 19212.1-2016的该章用下列内容代替:
GB/T 19212的本部分规定了高绝缘水平分离变压器和输出电压超过1000 V的分离变压器的安全要求。带有电子电路的变压器也包括在本部分中。
注1:安全要求包括电气、温度和机械方面。
除非另有规定,以下“变压器”包括高绝缘水平分离变压器和输出电压超过交流1 000 V或直流1 500 V的分离变压器。
GB/T 19212.11适用于驻立式或移动式、单相或多相、空气冷却(自然冷却或强制冷却)、独立或配套用干式变压器。其绕组可以是包封式或非包封式。
本部分适用于内部工作频率不超过500Hz的变压器和电源装置(线性)。
当本部分与GB/T 19212.17开关型电源装置结合使用时,也适用于内部工作频率超过500 Hz的电源装置。当两项标准的要求不一致时,优先采用更严格的标准。
本部分适用于额定电源电压不超过交流1 000 V,额定电源频率和内部工作频率不超过500 Hz。
本部分适用于额定输出不超过:
对于单相变压器,为25 kVA;
对于多相变压器,为40 kVA。
如果采购方与制造方另有协议时,则本部分也适用于对额定输出不限制的变压器。
本部分适用于空载输出电压或额定输出电压:
对于高绝缘水平分离变压器不超过交流1 000 V或直流1 500 V;
对于输出电压超过1000V的分离变压器,超过交流1000V或直流1500V且不超过交流或直流15 000 V。
