【HG化工标准】 代替 HG/T 20636.10-1998 自控专业工程设计文件的控制程序
本网站 发布时间:
2023-06-27 14:31:46
- HG/T 20636.7-2017
- 现行

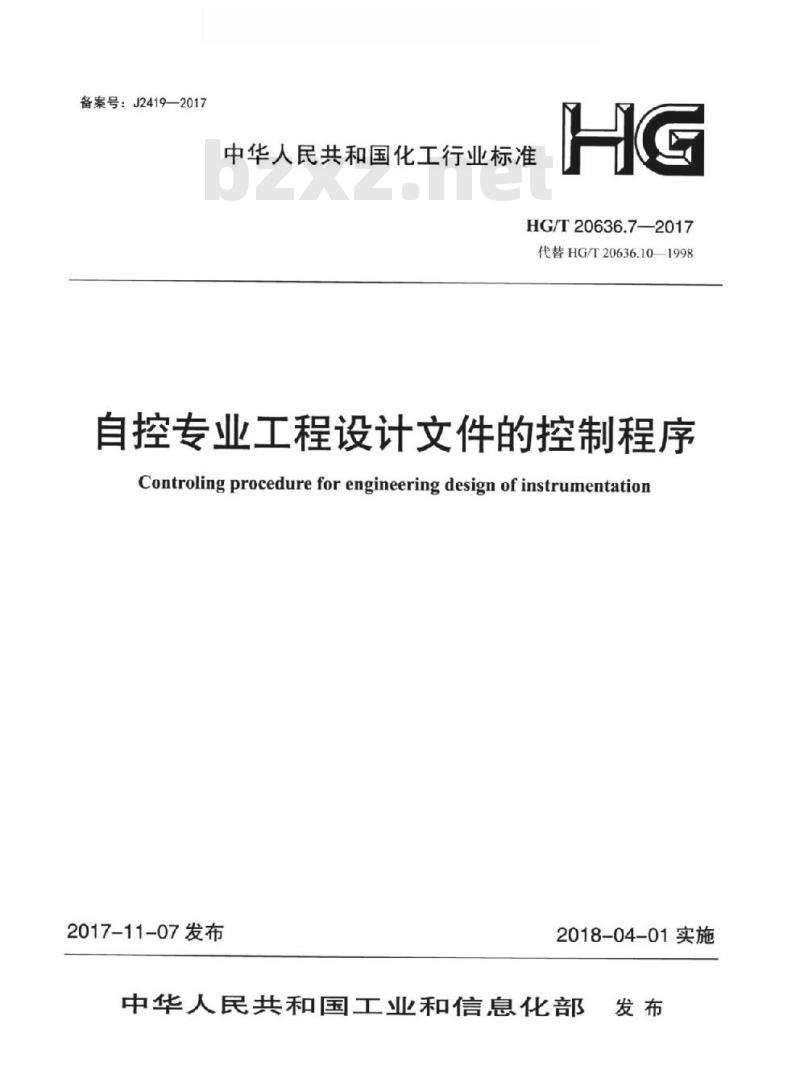

标准号:
HG/T 20636.7-2017
标准名称:
代替 HG/T 20636.10-1998 自控专业工程设计文件的控制程序
标准类别:
化工行业标准(HG)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
HG/T 20636.7-2017.Controling procedure for engineering design of instrumentation.

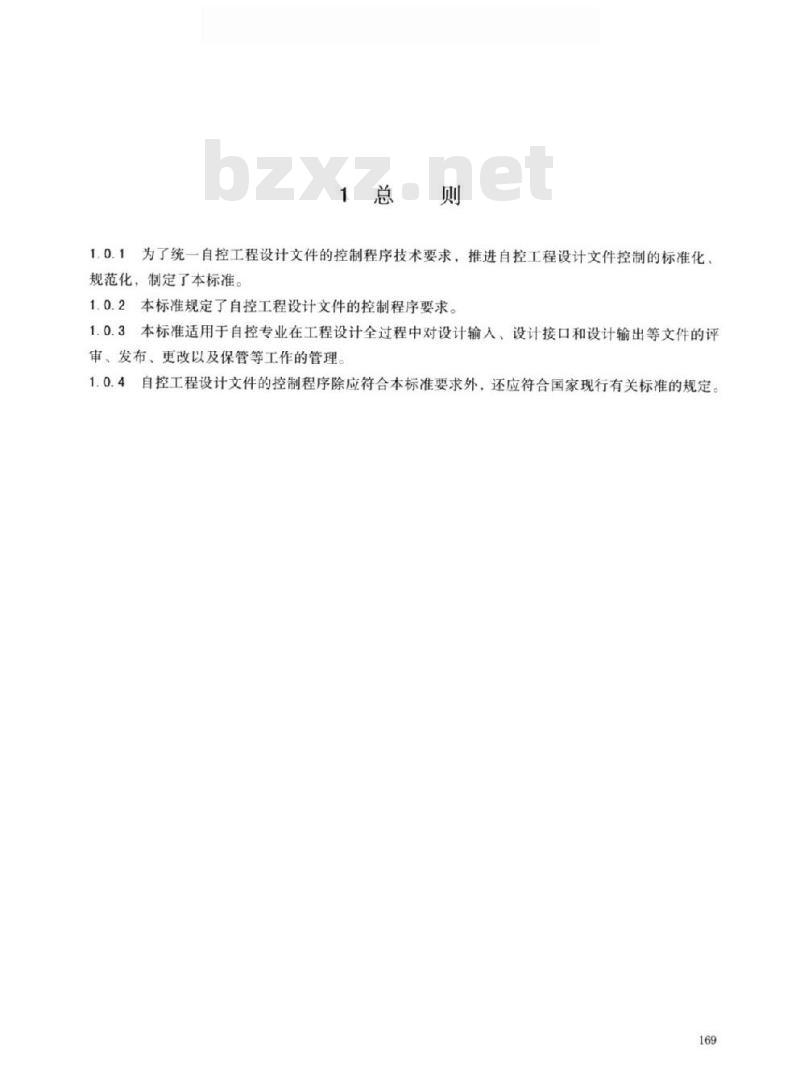

1总
则
1.0.1 为了统一自控工程设计文件的控制程序技术要求,推进自控工程设计文件控制的标准化、规范化,制定了HG/T 20636.7。
1.0.2HG/T 20636.7规定 了自控工程设计文件的控制程序要求。
1.0.3本标准适用于 自控专业在工程设计全过程中对设计输入、设计接口和设计输出等文件的评审、发布、更改以及保管等工作的管理。
1.0.4自控工程设计 文件的控制程序除应符合本标准要求外,还应符合国家现行有关标准的规定。
2受控文件范围
2.1 设计输入文件
2.1.1 工程项目外部输人文件,应包括下列内容:
1 经用户/政府部门批准的先期设计文件/各类设计输人文件;
2对先期设计文件/各类设计输人文件的双方签署的评审议定书;
3分承包方的最终 技术接口资料;
4工程设计所需的基础资料(包括用户对自控设计的建议)。
2.1.2 工程项目内部输人文件,应包括下列内容:
1工程项目开工报告;
2自控方案评审意见。
2.2 设计接口文件
2.2. 1接受的设计接口 文件是外专业向自控专业提交的设计条件,包括工艺专业提供的工艺流程图(PFD)及工艺流程说明书、物料平衡表、主要控制说明或仪表条件表等。系统专业提供的各版P&ID、流量计和调节阀数据表、管道命名表、界区条件表等。
2.2.2提交的设计接口文件包括 自控专业向工艺、系统、静设备、电气、建筑、结构、管道、给
排水、暖通、概算等专业部门提出的设计条件表等。
2.3设计输出文件
2.3.1设计输出文件包括工程设计文件和仪表采购文件。
2.3.2工程设计 文件应是按照有关工程设计文件深度要求的规范/规定进行编(绘)制的设计成品文件。
2.3. 3仪表采购文件包括仪表请购单 以及仪表技术说明书、DCS技术规格书等。
1总
则
1.0.1 为了统一自控工程设计文件的控制程序技术要求,推进自控工程设计文件控制的标准化、规范化,制定了HG/T 20636.7。
1.0.2HG/T 20636.7规定 了自控工程设计文件的控制程序要求。
1.0.3本标准适用于 自控专业在工程设计全过程中对设计输入、设计接口和设计输出等文件的评审、发布、更改以及保管等工作的管理。
1.0.4自控工程设计 文件的控制程序除应符合本标准要求外,还应符合国家现行有关标准的规定。
2受控文件范围
2.1 设计输入文件
2.1.1 工程项目外部输人文件,应包括下列内容:
1 经用户/政府部门批准的先期设计文件/各类设计输人文件;
2对先期设计文件/各类设计输人文件的双方签署的评审议定书;
3分承包方的最终 技术接口资料;
4工程设计所需的基础资料(包括用户对自控设计的建议)。
2.1.2 工程项目内部输人文件,应包括下列内容:
1工程项目开工报告;
2自控方案评审意见。
2.2 设计接口文件
2.2. 1接受的设计接口 文件是外专业向自控专业提交的设计条件,包括工艺专业提供的工艺流程图(PFD)及工艺流程说明书、物料平衡表、主要控制说明或仪表条件表等。系统专业提供的各版P&ID、流量计和调节阀数据表、管道命名表、界区条件表等。
2.2.2提交的设计接口文件包括 自控专业向工艺、系统、静设备、电气、建筑、结构、管道、给
排水、暖通、概算等专业部门提出的设计条件表等。
2.3设计输出文件
2.3.1设计输出文件包括工程设计文件和仪表采购文件。
2.3.2工程设计 文件应是按照有关工程设计文件深度要求的规范/规定进行编(绘)制的设计成品文件。
2.3. 3仪表采购文件包括仪表请购单 以及仪表技术说明书、DCS技术规格书等。
