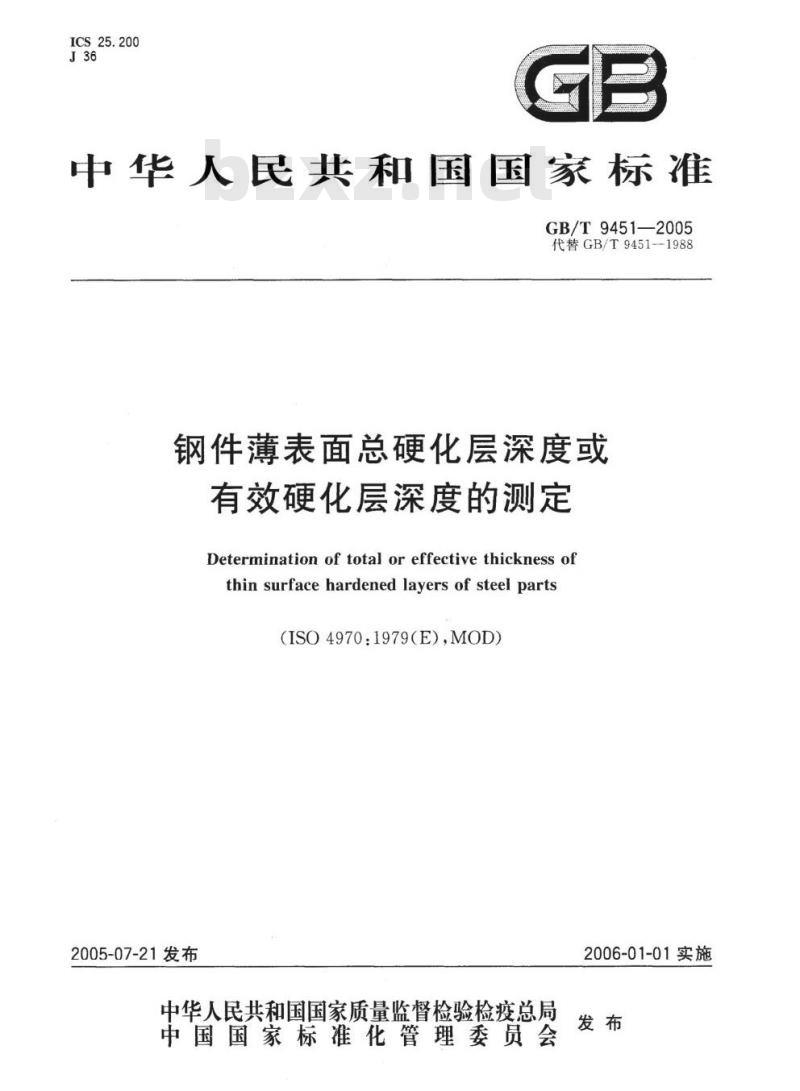

【GB国家标准】 钢件薄表面总硬化层深度或有效硬化层深度的测定

GB/T 9451-2005.Determination of total or effective thickness of thin surface hardened layers of steel parts.

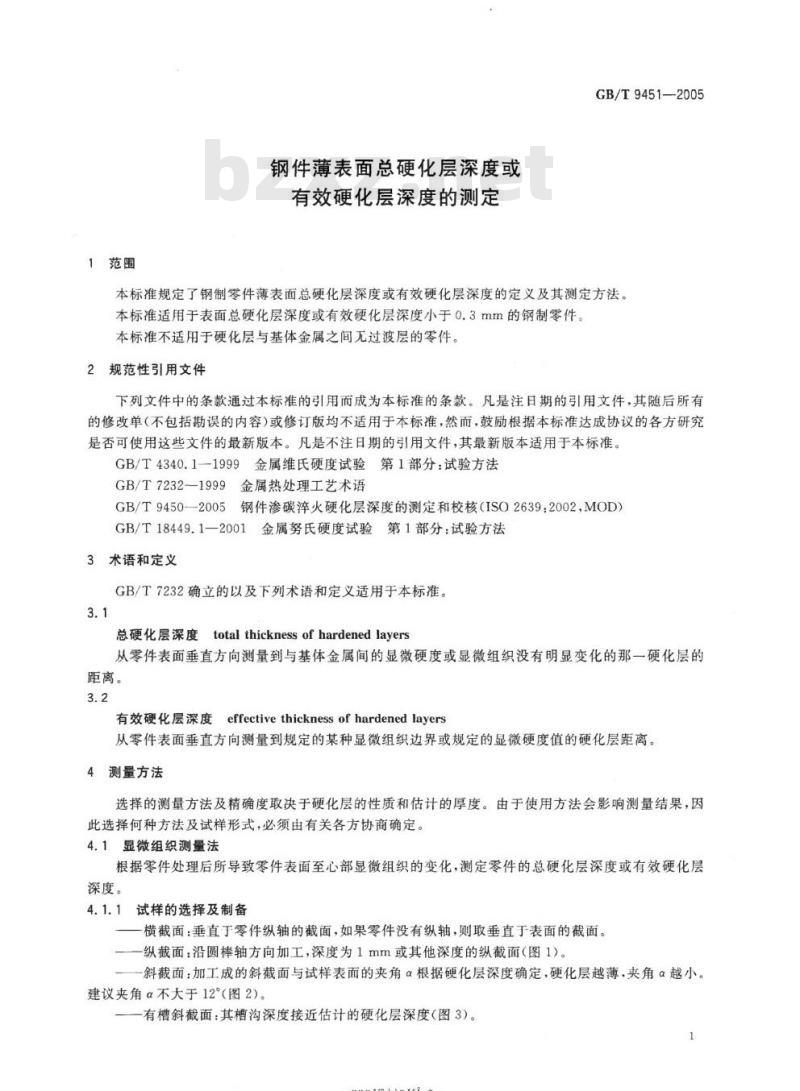

1范围
GB/T 9451规定了钢制零件薄表面总硬化层深度或有效硬化层深度的定义及其测定方法。
GB/T 9451适用于表面总硬化层深度或有效硬化层深度小于0.3mm的钢制零件。
GB/T 9451不适用于硬化层与基体金属之间无过渡层的零件。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 4340.1-1999金 属维氏硬度试验第1部分:试验方法
GB/T 7232-1999金属热处理工艺术语
GB/T 9450-2005钢件渗碳淬火硬化层深度的测定和校核(ISO2639:2002,MOD)
GB/T 18449.1-2001金属 努氏硬度试验第1部分:试验方法.
3术语和定义
GB/T 7232确立的以及下列术语和定义适用于本标准。
3.1
总硬化层深度 total thickness of hardened layers
从零件表面垂直方向测量到与基体金属间的显微硬度或显微组织没有明显变化的那一硬化层的距离。
3.2
有效硬化层深度 efctive thickness of hardened layers
从零件表面垂直方向测量到规定的某种显微组织边界或规定的显微硬度值的硬化层距离。
4测量方法
选择的测量方法及精确度取决于硬化层的性质和估计的厚度。由于使用方法会影响测量结果,因此选择何种方法及试样形式,必须由有关各方协商确定。

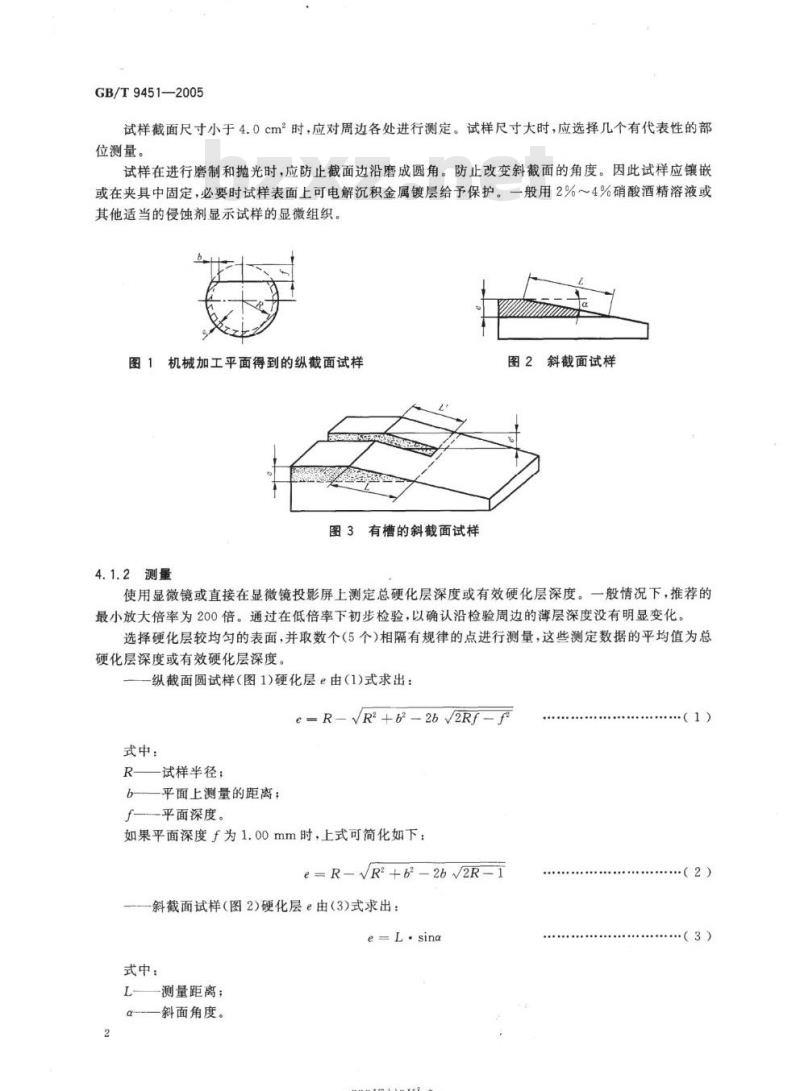

4.1显微组织测量法
根据零件处理后所导致零件表面至心部显微组织的变化,测定零件的总硬化层深度或有效硬化层深度。
