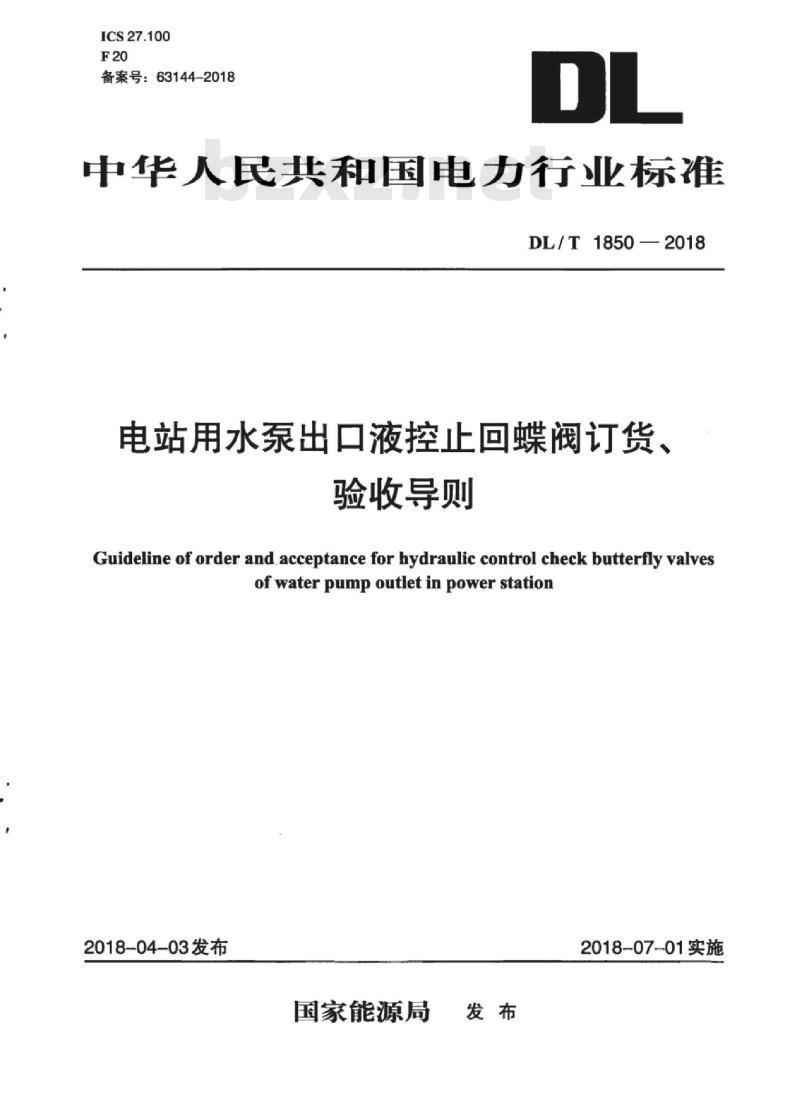

【DL电力标准】 电站用水泵出口液控止回蝶阀订货、验收导则

DL/T 1850-2018.Guideline of order and acceptance for hydraulic control check butterfly valves of water pump outlet in power station.

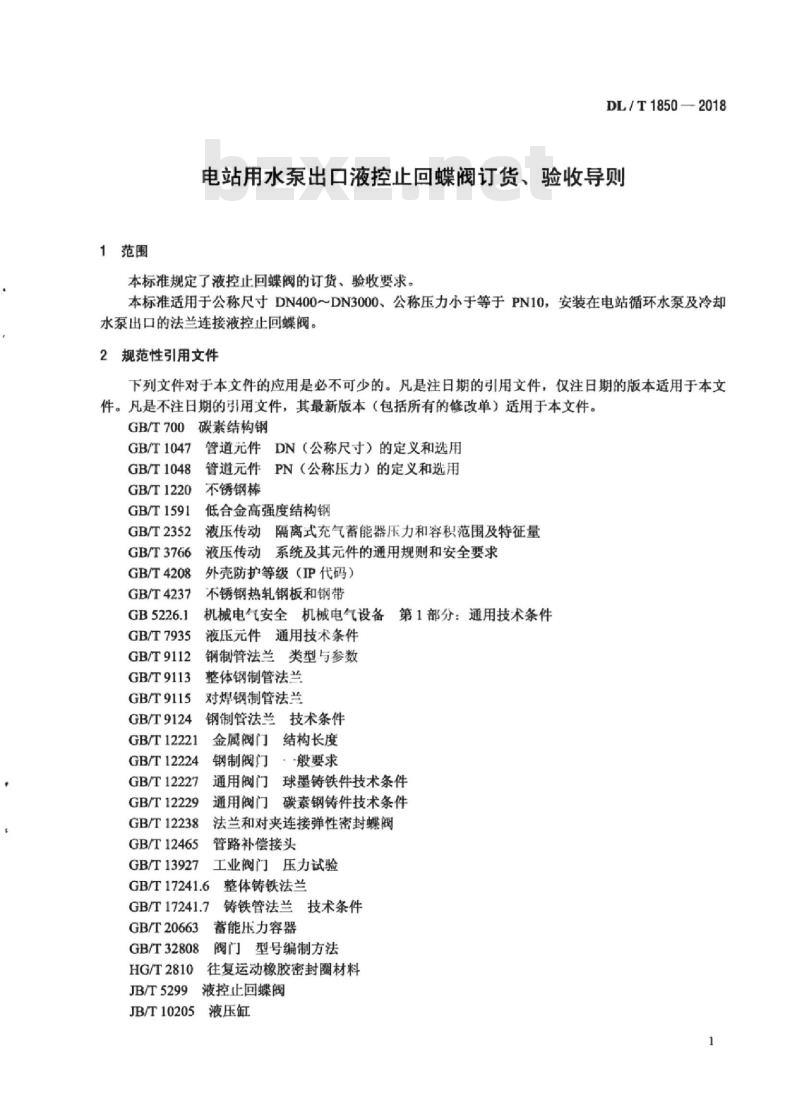

1范围
DL/T 1850规定了液控止回蝶阀的订货、验收要求。
DL/T 1850适用于公称尺寸DN400~DN3000、公称压力小于等于PN10，安装在电站循环水泵及冷却水泵出口的法兰连接液控止回蝶阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 700碳素结构钢
GB/T 1047管道元件DN (公称尺寸)的定义和选用
GB/T 1048管道元件PN (公称压力)的定义和选用
GB/T 1220不锈钢棒
GB/T 1591低合 金高强度结构钢
GB/T 2352液压传动隔离式充气蓄能器压力和容积范围及特征量
GB/T 3766液压传动 系统及其元件的通 用规则和安全要求
GB/T 4208外壳防护等级 (IP 代码)
GB/T 4237不锈钢热轧钢板 和钢带
GB5226.1机械电气安全 机械电气设备 第1部分:通用技术条件
GB/T 7935液压元件通用技术条件
GB/T 9112钢制管法兰类型与参数
GB/T9113整体钢制管法兰
GB/T9115对焊钢制管法兰
3订货
3.1一般要求
3.1.1需方应向具备 资质的供方订货。
3.1.2需方订 货时应向供方详细说明工程概况和产品运行环境。
3.1.3液控 止回蝶阀产品订货数据表见附录A。表A.1中的订货要求填写由设计院、需方、供方等相关方共同完成。
3.2 技术要求
3.2.1阀门的设计和制造应符合 JB/T 5299和本标准的规定。
3.2.2阀门型号编制应符合 GB/T 32808的规定。
3.2.3阀门公称尺寸应符合 GB/T 1047的规定。
3.2.4阀门公称压力应符合 GB/T 1048的规定。
