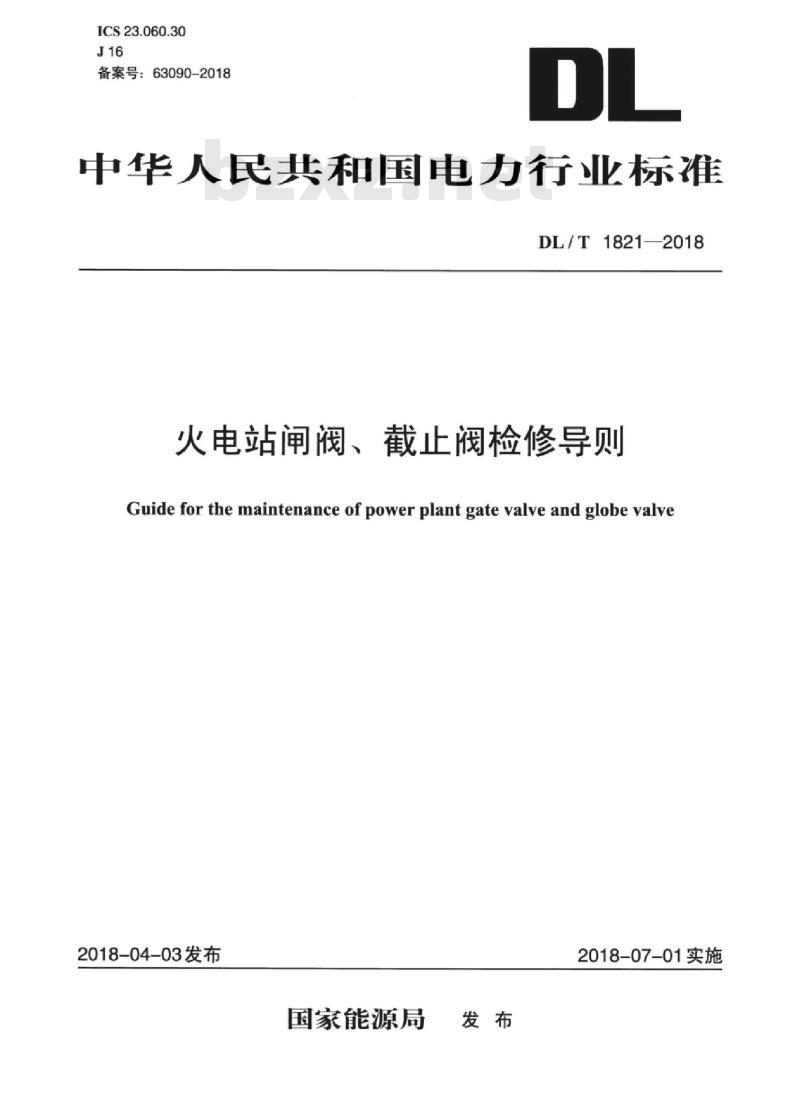

【DL电力标准】 火电站闸阀、截止阀检修导则

DL/T 1821-2018.Guide for the maintenance of power plant gate valve and globe valve.

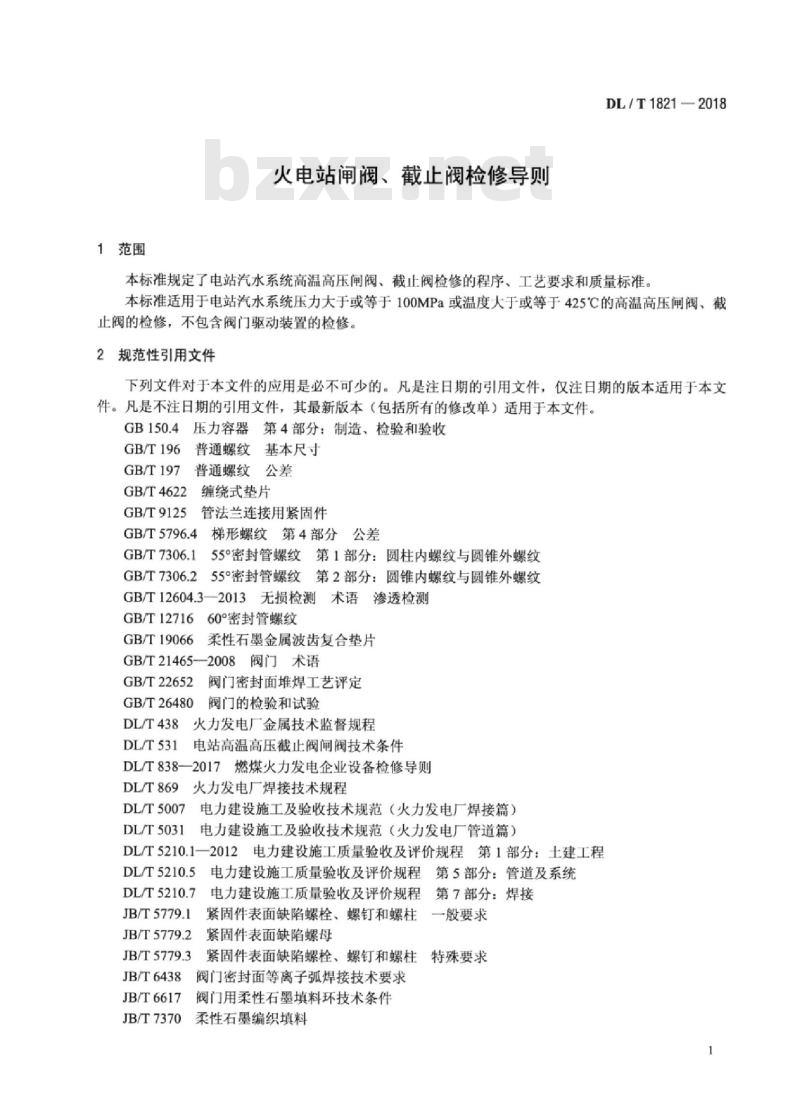

1范围
DL/T 1821规定了电站汽水系统高温高压闸阀、截止阀检修的程序、工艺要求和质量标准。
DL/T 1821适用于电站汽水系统压力大于或等于100MPa或温度大于或等于425°C的高温高压闸阀、截止阀的检修，不包含阀门驱动装置的检修。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注8期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB 150.4压力容器第4 部分:制造、检验和验收
GB/T 196普通螺纹 基本尺寸
GB/T197普通螺纹 公差
GB/T 4622缠绕式垫片
GB/T 9125管法兰连接用紧固件
GB/T 5796.4梯形螺纹第4部分公差
GB/T 7306.1 55密封管螺纹 第1部分:圆柱内螺纹与圆锥外螺纹
GB/T 7306.2 559密封管螺纹 第2部分:圆锥内螺纹与圆锥外螺纹
GB/T 12604.3- 2013 无损检测术语渗透检测
GB/T 12716 60°密封管螺纹
GB/T 19066柔性石墨金属波齿复合垫片
GB/T21465-2008 阀门术语
GB/T 22652阀门密封面堆焊工艺评定
GB/T 26480阀门的检验和试验
DL/T438火力发电厂金属技术监督规程

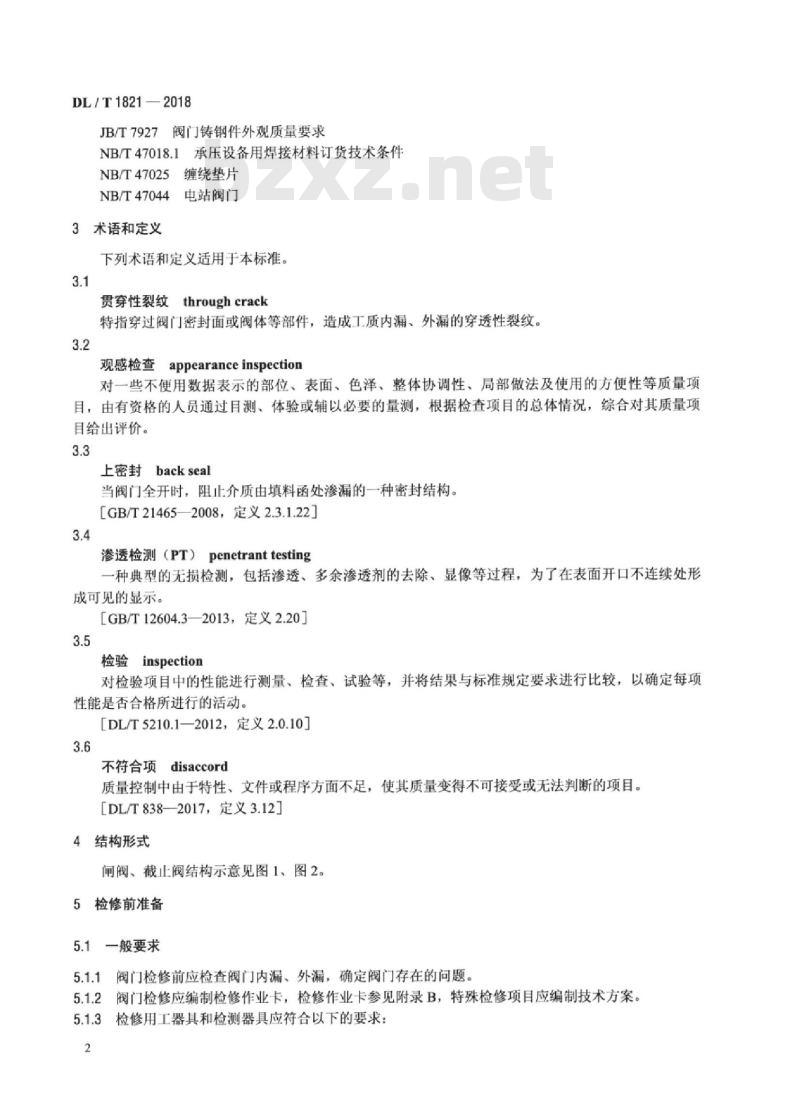

3术语和定义
下列术语和定义适用于本标准。
3.1贯穿性裂纹through crack
特指穿过阀门]密封面或阀体等部件，造成工质内漏、外漏的穿透性裂纹。
3.2观感检查appearance inspection
对一些不便用数据表示的部位、表面、色泽、整体协调性、局部做法及使用的方便性等质量项目，由有资格的人员通过目测、体验或辅以必要的量测，根据检查项目的总体情况，综合对其质量项目给出评价。
3.3上密封back seal
当阀门全开时，阻止介质由填料函处渗漏的一种密封结构。
[GB/T21465-2008， 定义2.3.1.22]
3.4渗透检测(PT) penetrant testing
一种典型的无损检测，包括渗透、多余渗透剂的去除、显像等过程，为了在表面开口不连续处形成可，见的显示。
[GB/T 12604.3- 2013， 定义2.20]
