- DL/T 474.3-2006 现场绝缘试验实施导则介质损耗因数tanδ试验
【DL电力标准】 现场绝缘试验实施导则介质损耗因数tanδ试验
本网站 发布时间:
2023-06-07 14:40:17
- DL/T 474.3-2006
- 现行
标准号:
DL/T 474.3-2006
标准名称:
现场绝缘试验实施导则介质损耗因数tanδ试验
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 474.3-2006.Guide for insulation test on site Dielectric dissipation factor test.

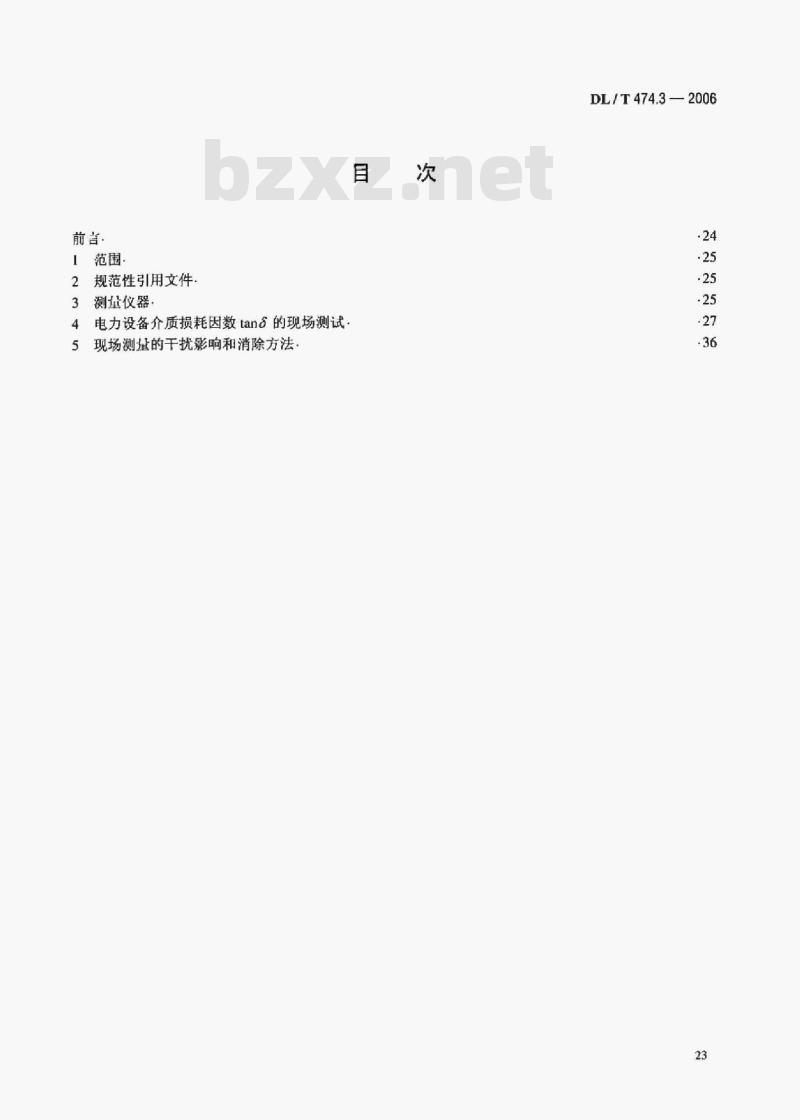

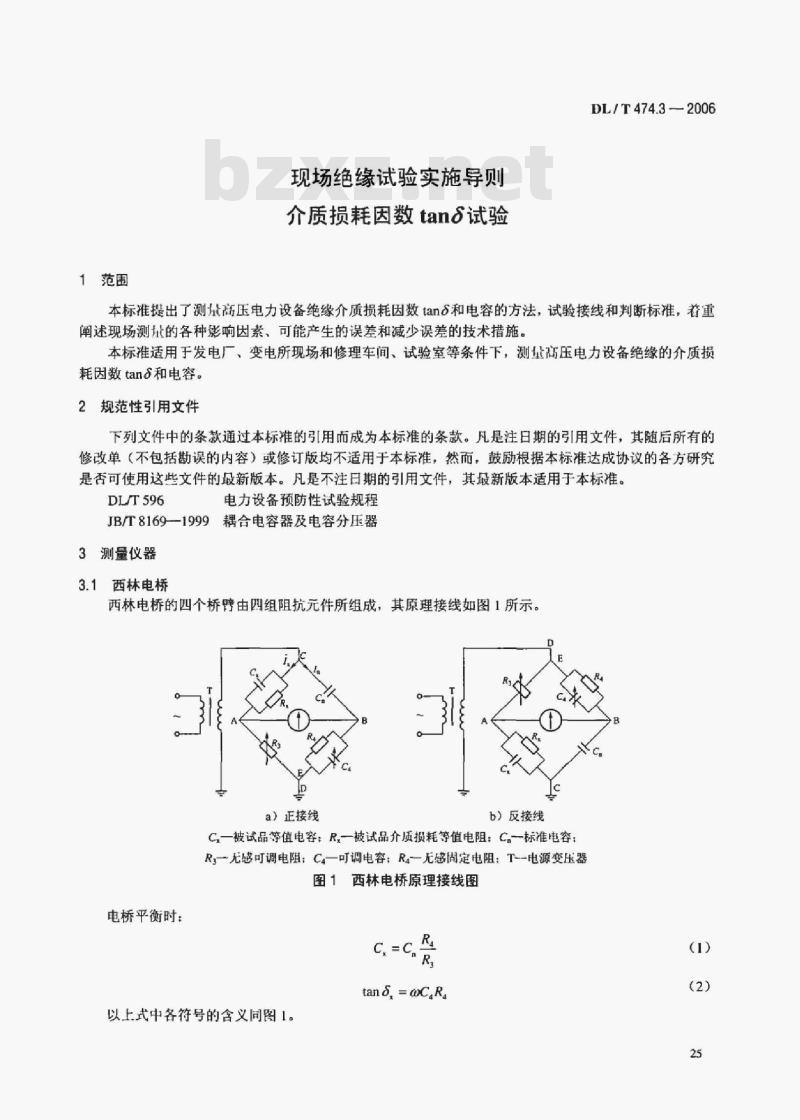

1范围
DL/T 474.3提出了测量高压电力设备绝缘介质损耗因数tanδ和电容的方法,试验接线和判断标准,着重阐述现场测址的各种影响因素、可能产生的误差和减少误差的技术措施。
DL/T 474.3适用于发电厂、变电所现场和修理车间、试验室等条件下,测量高压电力设备绝缘的介质损耗因数tanδ和电容。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
DLT 596 电力设备预防性试验规程
JB/T8169- 1999耦合 电容器及电容分压器

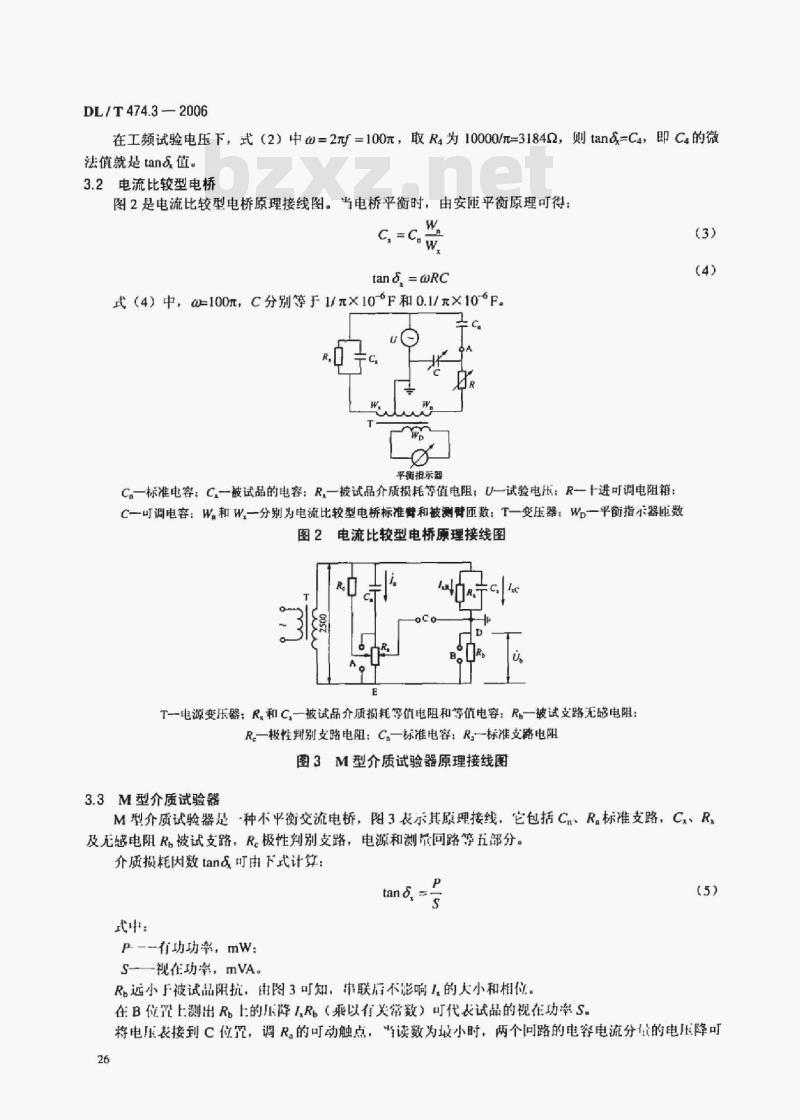

3介质损耗因素tanδ测量技术的新方法一数字化测量仪
1)数字式自动平衡电桥:它仍采用零值比较法原理,但用变压器比例臂代替普通阻抗比例臂,并用计算机控制和处理,从而实现自动平衡和测量。
2)实部和虚部分离测量法:它是根据实部和虚部分离法研制的一种全自动测景电桥,分别接在标准电容器和试品通道的矢量电压表把流经的电流转换为电压,然后把各自得到的电压分为实部和虚部,利用微机对这些数据进行分析计算即叮得到电容Cx和tanδ。
3)数字采样波形分析系统:它是一种智能化系统,包括两大部分,一是采样系统,负责将试品上的电压及电流连续信号转化成离散化的数字量:二是数据处理系统,主要由计算机组成,将采样到的电压、电流信号进行快速付里叶变换(FFT), 求出信号基波分址的幅值和相位,最后得到tanδ值和试品电容值。
4)便携式测量仪(相位差法):它采用相位差法(或称方波整形法),由加在试品.上的电压和流过试品中的电流的夹角φ求出tanδ。 从试品上取得的电压和电流信号分别经过滤波、限幅放大、过零比较电路变成方波信号,最后一起通过异或门变为相位脉冲,该相位脉冲经过与门后就填充了时标脉冲,最后送给单片机计数、处理和显示。系统还在信号提取、零点漂移以及址化误差等方面采取措施,使测址更准确。
1范围
DL/T 474.3提出了测量高压电力设备绝缘介质损耗因数tanδ和电容的方法,试验接线和判断标准,着重阐述现场测址的各种影响因素、可能产生的误差和减少误差的技术措施。
DL/T 474.3适用于发电厂、变电所现场和修理车间、试验室等条件下,测量高压电力设备绝缘的介质损耗因数tanδ和电容。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
DLT 596 电力设备预防性试验规程
JB/T8169- 1999耦合 电容器及电容分压器
3介质损耗因素tanδ测量技术的新方法一数字化测量仪
1)数字式自动平衡电桥:它仍采用零值比较法原理,但用变压器比例臂代替普通阻抗比例臂,并用计算机控制和处理,从而实现自动平衡和测量。
2)实部和虚部分离测量法:它是根据实部和虚部分离法研制的一种全自动测景电桥,分别接在标准电容器和试品通道的矢量电压表把流经的电流转换为电压,然后把各自得到的电压分为实部和虚部,利用微机对这些数据进行分析计算即叮得到电容Cx和tanδ。
3)数字采样波形分析系统:它是一种智能化系统,包括两大部分,一是采样系统,负责将试品上的电压及电流连续信号转化成离散化的数字量:二是数据处理系统,主要由计算机组成,将采样到的电压、电流信号进行快速付里叶变换(FFT), 求出信号基波分址的幅值和相位,最后得到tanδ值和试品电容值。
4)便携式测量仪(相位差法):它采用相位差法(或称方波整形法),由加在试品.上的电压和流过试品中的电流的夹角φ求出tanδ。 从试品上取得的电压和电流信号分别经过滤波、限幅放大、过零比较电路变成方波信号,最后一起通过异或门变为相位脉冲,该相位脉冲经过与门后就填充了时标脉冲,最后送给单片机计数、处理和显示。系统还在信号提取、零点漂移以及址化误差等方面采取措施,使测址更准确。
