- DL/T 474.4-2006 现场绝缘试验实施导则交流耐压试验
【DL电力标准】 现场绝缘试验实施导则交流耐压试验
本网站 发布时间:
2023-06-07 14:14:39
- DL/T 474.4-2006
- 现行
标准号:
DL/T 474.4-2006
标准名称:
现场绝缘试验实施导则交流耐压试验
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 474.4-2006.Guide for insulation test on site AC voltage withstanding test.

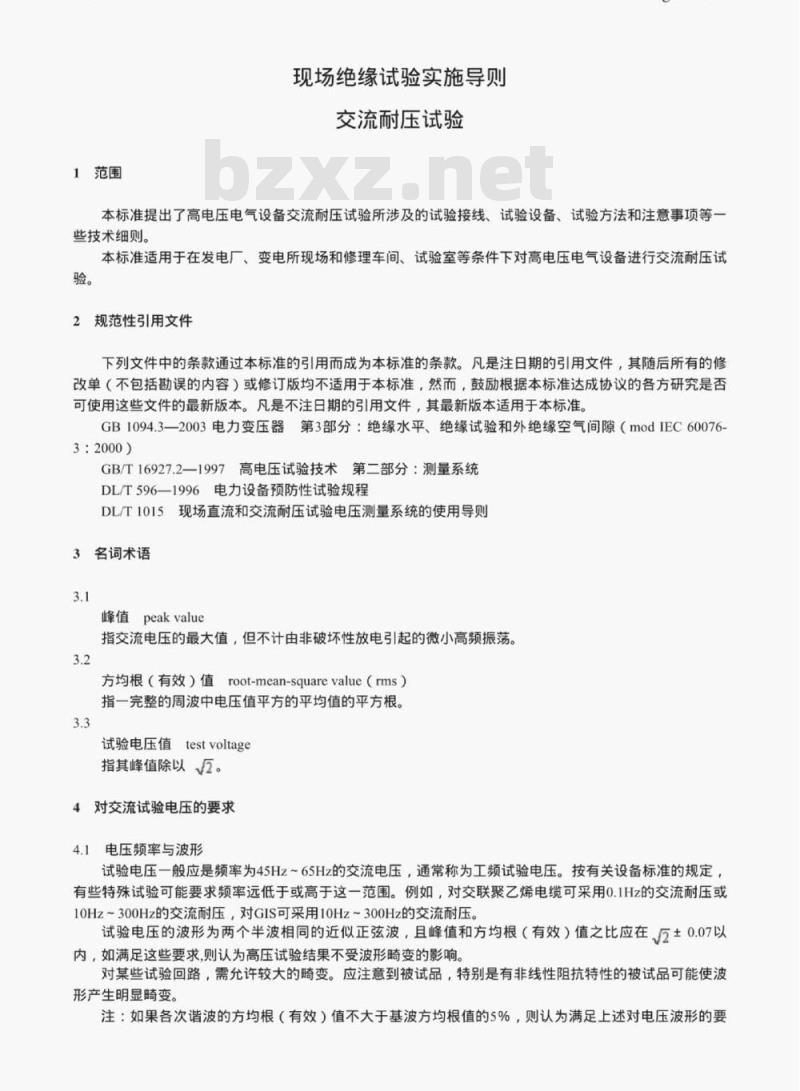

1范围
DL/T 474.4提出了高电压电气设备交流耐压试验所涉及的试验接线、试验设备、试验方法和注意事项等一些技术细则。
DL/T 474.4适用于在发电厂、变电所现场和修理车间、试验室等条件下对高电压电气设备进行交流耐压试验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1094.3- -2003 电力变压器第3部分 :绝缘水平、绝缘试验和外绝缘空气间隙( mod IEC 60076-3:2000)
GB/T 16927.2-1997 高电压试验技术第二部分 :测量系统
DL/T 596-1996 电力设 备预防性试验规程
DL/T 1015现场直流和交流耐压试验电压测量系统的使用导则
3名词术语
3.1峰值peak value
指交流电压的最大值,但不计由非破坏性放电引起的微小高频振荡。
3.2方均根(有效)值root-mean-square value ( rms )
指一完整的周波中电压值平方的平均值的平方根。
4对交流试验电压的要求
4.1电压频率与波形
试验电压一般应是频率为45Hz ~ 65Hz的交流电压,通常称为工频试验电压。按有关设备标准的规定,有些特殊试验可能要求频率远低于或高于这一范围。例如,对交联聚乙烯电缆可采用0.1Hz的交流耐压或10Hz ~ 300Hz的交流耐压,对GIS可采用10Hz ~ 300Hz的交流耐压。
1范围
DL/T 474.4提出了高电压电气设备交流耐压试验所涉及的试验接线、试验设备、试验方法和注意事项等一些技术细则。
DL/T 474.4适用于在发电厂、变电所现场和修理车间、试验室等条件下对高电压电气设备进行交流耐压试验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1094.3- -2003 电力变压器第3部分 :绝缘水平、绝缘试验和外绝缘空气间隙( mod IEC 60076-3:2000)
GB/T 16927.2-1997 高电压试验技术第二部分 :测量系统
DL/T 596-1996 电力设 备预防性试验规程
DL/T 1015现场直流和交流耐压试验电压测量系统的使用导则
3名词术语
3.1峰值peak value
指交流电压的最大值,但不计由非破坏性放电引起的微小高频振荡。
3.2方均根(有效)值root-mean-square value ( rms )
指一完整的周波中电压值平方的平均值的平方根。
4对交流试验电压的要求
4.1电压频率与波形
试验电压一般应是频率为45Hz ~ 65Hz的交流电压,通常称为工频试验电压。按有关设备标准的规定,有些特殊试验可能要求频率远低于或高于这一范围。例如,对交联聚乙烯电缆可采用0.1Hz的交流耐压或10Hz ~ 300Hz的交流耐压,对GIS可采用10Hz ~ 300Hz的交流耐压。
