- GB/T 40023-2021 无损检测仪器超声衍射声时检测仪技术要求
【GB国家标准】 无损检测仪器超声衍射声时检测仪技术要求
本网站 发布时间:
2023-06-07 12:00:58
- GB/T 40023-2021
- 现行
标准号:
GB/T 40023-2021
标准名称:
无损检测仪器超声衍射声时检测仪技术要求
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
GB/T 40023-2021.Non-destructive testing instruments-Ultrasonic time-of-flight diffraction instrument-Technical requirements.

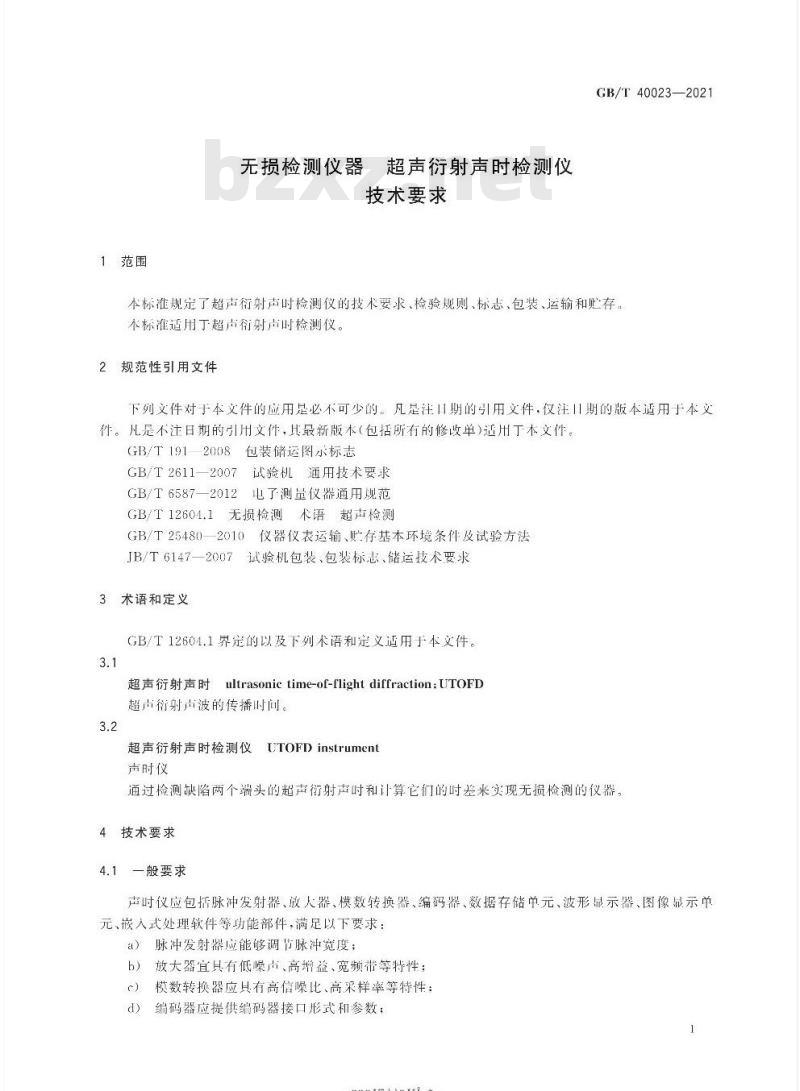

1范围
GB/T 40023规定了超声衍射声时检测仪的技术要求、检验规则、标志、包装、运输和贮存。
GB/T 40023适用于超声衍射声时检测仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008包装储运图示标志
GB/T 2611-2007 试验机通 用技术要求
GB/T 6587-2012电子测量仪器通用规范
GB/T 12604.1无损检测 术语超声 检测
GB/T 25480-2010仪器仪表运输、贮存基本环境条件及试验方法
JB/T 6147-2007试验机包装、包装标志、储运技术要求
3术语和定义
GB/T 12604.1界定的以及下列术语和定义适用于本文件。
3.1
超声衍射声时 ultrasonic time-of-flight diffraction; UTOFD
超声衍射声波的传播时间。
3.2
超声衍射声时检测仪 UTOFD instrument
声时仪
通过检测缺陷两个端头的超声衍射声时和计算它们的时差米实现无损检测的仪器。
4技术要求
4.1
一般要求
声时仪应包括脉冲发射器、放大器、模数转换器、编码器、数据存储单元、波形显示器、图像显示单元、嵌入式处理软件等功能部件,满足以下要求:
a)脉冲发射器应能够调节脉冲宽度;
b)放大器宜具有低噪声、高增益、宽频带等特性;
1范围
GB/T 40023规定了超声衍射声时检测仪的技术要求、检验规则、标志、包装、运输和贮存。
GB/T 40023适用于超声衍射声时检测仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 191-2008包装储运图示标志
GB/T 2611-2007 试验机通 用技术要求
GB/T 6587-2012电子测量仪器通用规范
GB/T 12604.1无损检测 术语超声 检测
GB/T 25480-2010仪器仪表运输、贮存基本环境条件及试验方法
JB/T 6147-2007试验机包装、包装标志、储运技术要求
3术语和定义
GB/T 12604.1界定的以及下列术语和定义适用于本文件。
3.1
超声衍射声时 ultrasonic time-of-flight diffraction; UTOFD
超声衍射声波的传播时间。
3.2
超声衍射声时检测仪 UTOFD instrument
声时仪
通过检测缺陷两个端头的超声衍射声时和计算它们的时差米实现无损检测的仪器。
4技术要求
4.1
一般要求
声时仪应包括脉冲发射器、放大器、模数转换器、编码器、数据存储单元、波形显示器、图像显示单元、嵌入式处理软件等功能部件,满足以下要求:
a)脉冲发射器应能够调节脉冲宽度;
b)放大器宜具有低噪声、高增益、宽频带等特性;
