- DL/T 1532-2016 接地网腐蚀诊断技术导则
【DL电力标准】 接地网腐蚀诊断技术导则
本网站 发布时间:
2023-06-04 20:26:37
- DL/T 1532-2016
- 现行
标准号:
DL/T 1532-2016
标准名称:
接地网腐蚀诊断技术导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:

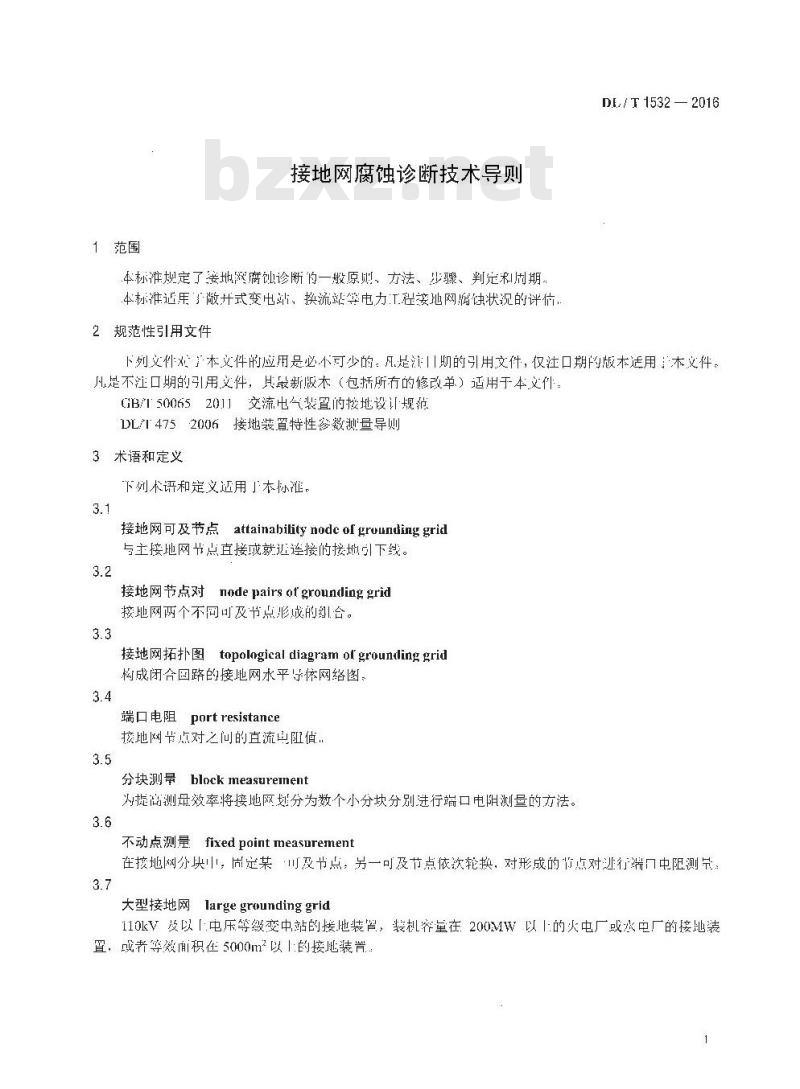

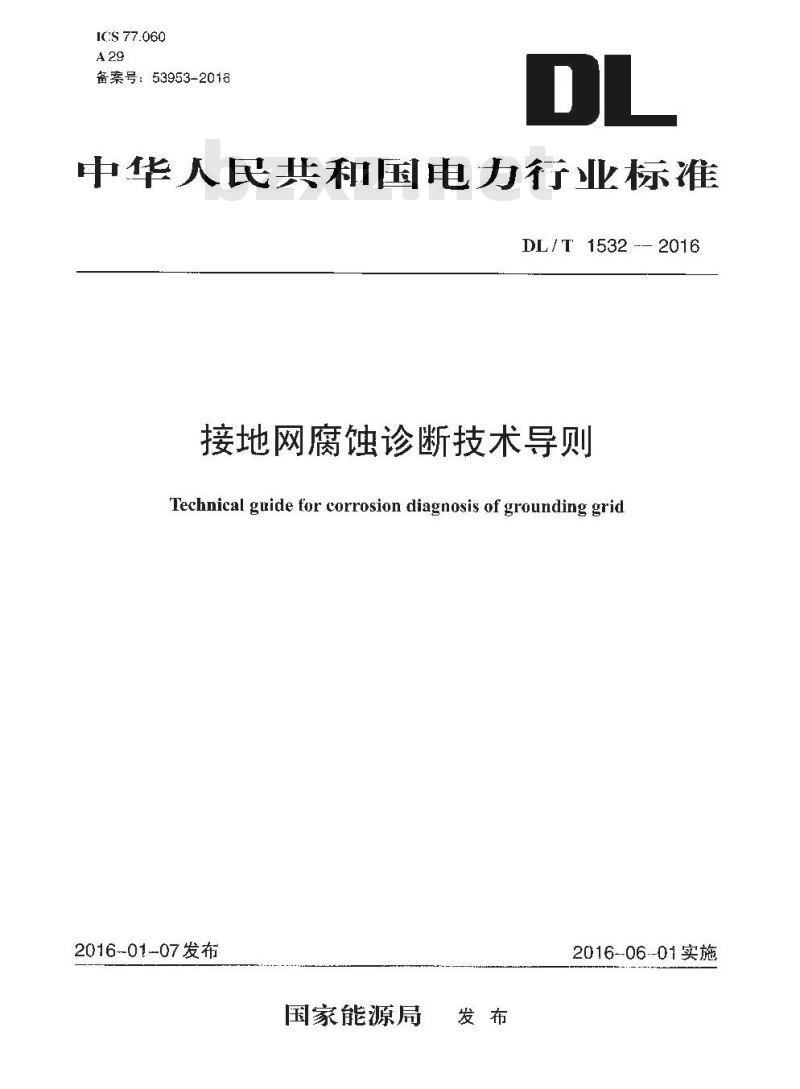

DL/T 1532-2016.Technical guide for corrosion diagnosis of grounding grid.
1范围
DL/T 1532规定了接地网腐蚀诊断的一般原则、 方法、步骤、判定和周期。
DL/T 1532适用于敞开式变电站、换流站等电力工程接地网腐蚀状况的评估。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本( 包括所有的修改单)适用于本文件。
GB/T 50065-2011交流电 气装置的接地设计规范
DL/T475-2006 接地装 置特性参数测量导则
3术语和定义
下列术语和定义适用于本标准。
3.1接地网可及节点attainability node of grounding grid
与主接地网节点直接或就近连接的接地引下线。
3.2接地网节点对 node pairs of grounding grid
接地网两个不同可及节点形成的组合。
3.3接地网拓扑图topological diagram of grounding grid
构成闭合回路的接地网水平导体网络图。
3.4端口电阻 port resistance
接地网节点对之间的直流电阻值。
3.5分块测量 block measurement
为提高测量效率将接地网划分为数个小分块分别进行端口电阻测量的方法。
4基本条件
4.1图纸资料要求
具备接地网竣工图或最近一次改造或扩建的接地网图纸。
4.2现场测量仪器、 工具要求
现场测量所需仪器、工具参见附录A。
4.3接地网腐蚀诊断数值计算要求
采用基于电网络理论的接地网腐蚀计算软件(包),参见附录B。
1范围
DL/T 1532规定了接地网腐蚀诊断的一般原则、 方法、步骤、判定和周期。
DL/T 1532适用于敞开式变电站、换流站等电力工程接地网腐蚀状况的评估。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本( 包括所有的修改单)适用于本文件。
GB/T 50065-2011交流电 气装置的接地设计规范
DL/T475-2006 接地装 置特性参数测量导则
3术语和定义
下列术语和定义适用于本标准。
3.1接地网可及节点attainability node of grounding grid
与主接地网节点直接或就近连接的接地引下线。
3.2接地网节点对 node pairs of grounding grid
接地网两个不同可及节点形成的组合。
3.3接地网拓扑图topological diagram of grounding grid
构成闭合回路的接地网水平导体网络图。
3.4端口电阻 port resistance
接地网节点对之间的直流电阻值。
3.5分块测量 block measurement
为提高测量效率将接地网划分为数个小分块分别进行端口电阻测量的方法。

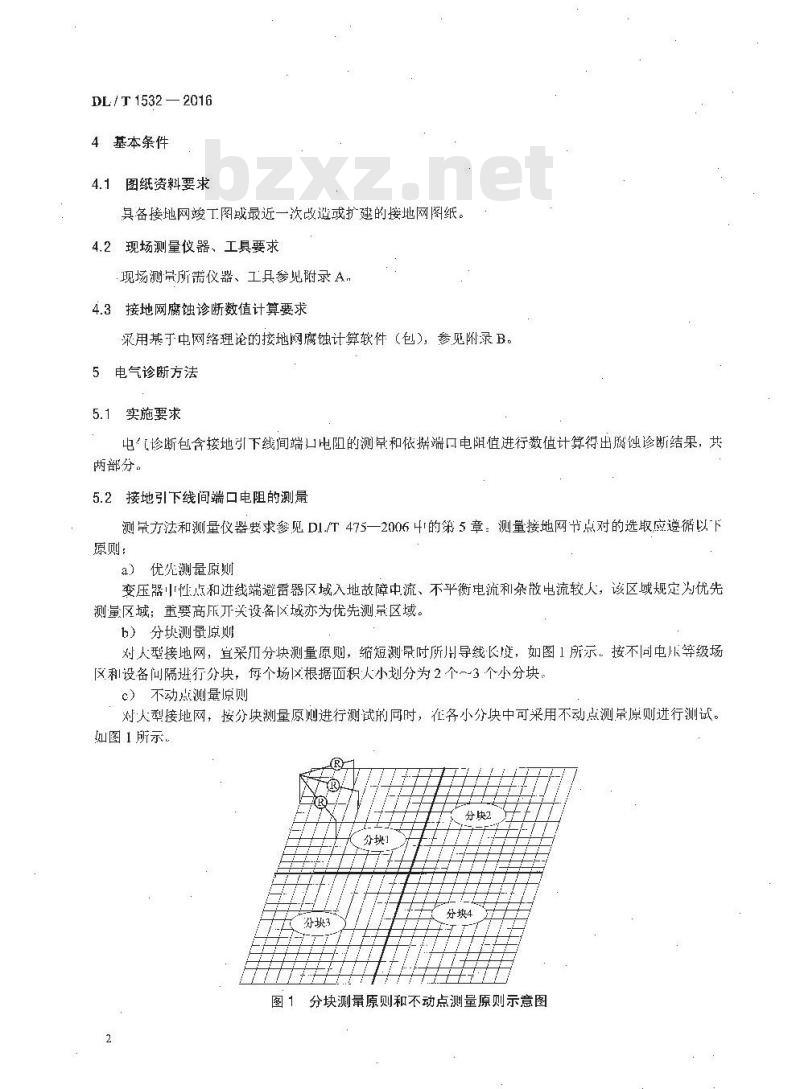

4基本条件
4.1图纸资料要求
具备接地网竣工图或最近一次改造或扩建的接地网图纸。
4.2现场测量仪器、 工具要求
现场测量所需仪器、工具参见附录A。
4.3接地网腐蚀诊断数值计算要求
采用基于电网络理论的接地网腐蚀计算软件(包),参见附录B。
