【城镇建设行业标准(CJ)】 建筑缆索用钢丝

CJ3077-1998

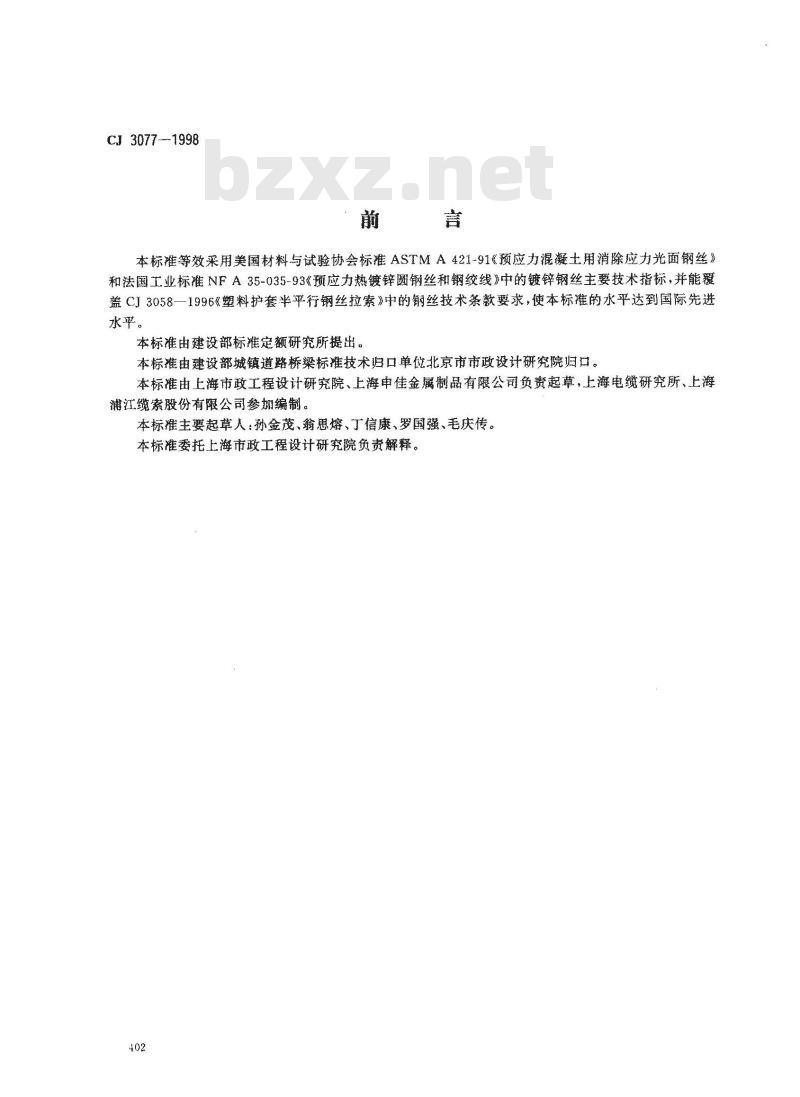

本标准等效采用美国材料与试验协会标准ASTMA421-91预应力混凝土用消除应力光面钢丝》和法国工业标准NFA35-035-93《预应力热镀锌圆钢丝和钢绞线》中的镀锌钢丝主要技术指标，并能覆盖CJ3058一1996《塑料护套半平行钢丝拉索》中的钢丝技术条款要求，使本标雅的水平达到国际先进水平。
本标准由建设部标准定额研究所提出。本标准由建设部城镇道路桥梁标准技术归口单位北京市市政设计研究院归口。本标准由上海市政工程设计研究院、上海申佳金属制品有限公司负责起草，上海电缆研究所、上海浦江继索股份有限公司参加编制。本标准主要起草人：孙金茂、翁思熔、丁信康、罗国强、毛庆传。本标准委托上海市政工程设计研究院负责解释。402

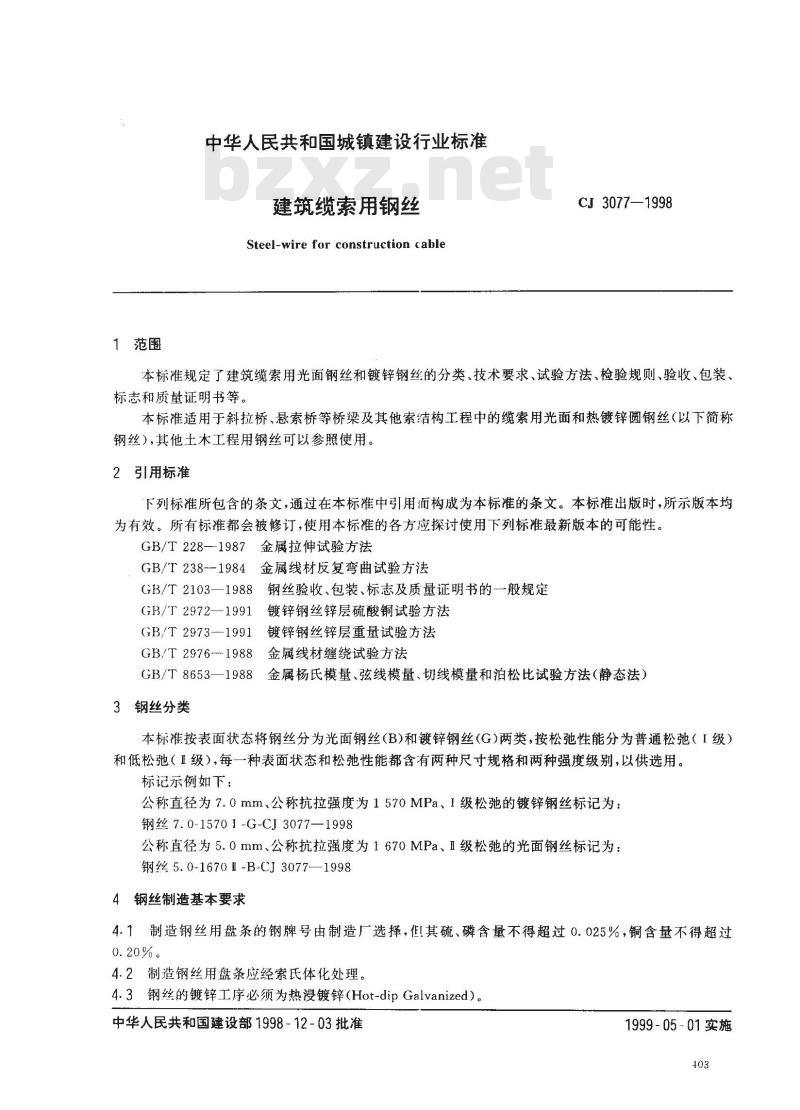

1范围
中华人民共和国城镇建设行业标准建筑缆索用钢丝
Steel-wire for construction cableCJ 3077—1998
本标准规定了建筑缆索用光面钢丝和镀锌钢丝的分类、技术要求、试验方法、检验规则、验收、包装标志和质量证明书等。
本标准适用于斜拉桥、悬索桥等桥梁及其他索结构工程中的缆索用光面和热镀锌圆钢丝（以下简称钢丝），其他土木工程用钢丝可以参照使用。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T228-1987金属拉伸试验方法GB/T238--1984金属线材反复弯曲试验方法GB/T2103一1988钢丝验收、包装、标志及质量证明书的一般规定镀锌钢丝锌层硫酸铜试验方法
GB/T 2972—1991
GB/T 2973—1991
镀锌钢丝锌层重量试验方法
金属线材缠绕试验方法
GB/T 2976--1988
GB/T 8653—19881
金属杨氏模量、弦线模量、切线模量和泊松比试验方法（静态法）3钢丝分类
本标准按表面状态将钢丝分为光面钢丝(B)和镀锌钢丝(G)两类，按松弛性能分为普通松弛（I级）和低松弛（Ⅱ级），每一种表面状态和松弛性能都含有两种尺寸规格和两种强度级别，以供选用。标记示例如下：
公称直径为7.0mm、公称抗拉强度为1570MPa、I级松弛的镀锌钢丝标记为：钢丝7.0-15701-G-CJ3077—1998公称直径为5.0mm、公称抗拉强度为1670MPa、Ⅱ级松弛的光面钢丝标记为：钢丝5.0-1670I-B-CJ3077—19984钢丝制造基本要求
4.1制造钢丝用盘条的钢牌号由制造厂选择，!其硫、磷含量不得超过0.025%，铜含量不得超过0.20%。
4.2制造钢丝用盘条应经索氏体化处理。4.3钢丝的镀锌工序必须为热漫镀锌（Hot-dipGalvanized）。中华人民共和国建设部1998~12-03批准1999-05-01实施

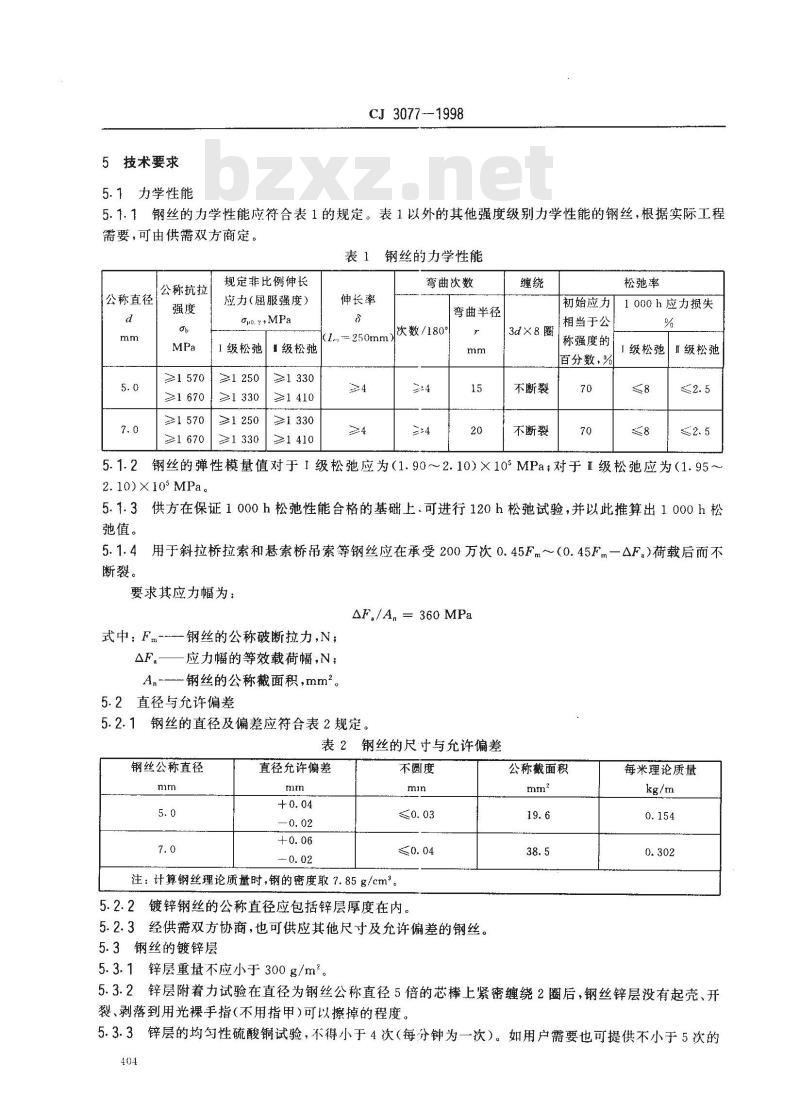

5技术要求
5.1力学性能免费标准下载网bzxz
CJ 3077--1998
5.1.1钢丝的力学性能应符合表1的规定。表1以外的其他强度级别力学性能的钢丝，根据实际工程需要，可由供需双方商定。
钢丝的力学性能
公称抗拉
公称直径
≥1570
≥1 670
≥1570
≥1670
规定非比例伸长
应力（厨服强度）
Opo.2,MPa
I级松弛
级松弛
≥1250
≥1330
≥1 250
≥1330
≥1330
≥1410
≥1330
≥1410
伸长率
(., -- 250mm)
弯曲次数
弯曲半径
次数/180°
3dx8圈
不断裂
不断裂
初始应力
相当于公
称强度的
百分数，%
松弛率
1000h应力损失
I级松弛
Ⅱ级松弛
钢丝的弹性模量值对于1级松弛应为（1.90~~2.10）×105MPa；对于I级松弛应为（1.95~5. 12
2. 10) X105 MPa。
5.1.3供方在保证1000h松弛性能合格的基础上。可进行120h松弛试验，并以此推算出1000h松弛值。
5.1.4用于斜拉桥拉索和悬索桥吊索等钢丝应在承受200万次0.45Fm~~（0.45Fm一△F）荷载后而不断裂。
要求其应力幅为：
AF./A, = 360 MPa
式中：F.---钢丝的公称破断拉力,N；AF.
应力幅的等效载荷幅，N；
A,--钢丝的公称截面积,mm2。
5.2直径与允许偏差
5.2.1钢丝的直径及偏差应符合表2规定。钢丝的尺寸与允许偏差
钢丝公称直径
直径允许偏差
注：计算钢丝理论质量时，钢的密度取7.85g/cm。不圆度
5.2.2镀锌钢丝的公称直径应包括锌层厚度在内。5.2.3经供需双方协商，也可供应其他尺寸及允许偏差的钢丝。5.3钢丝的镀锌层
5.3.1锌层重量不应小于300g/m2。公称截面积
每米理论质量
5.3.2锌层附着力试验在直径为钢丝公称直径5倍的芯捧上紧密缠绕2圈后，钢丝锌层没有起壳、开裂、剥落到用光裸手指(不用指甲)可以擦掉的程度。5.3.3锌层的均匀性硫酸铜试验，不得小于4次（每分钟为一次）。如用户需要也可提供不小于5次的404
镀锌钢丝。
CJ3077—1998

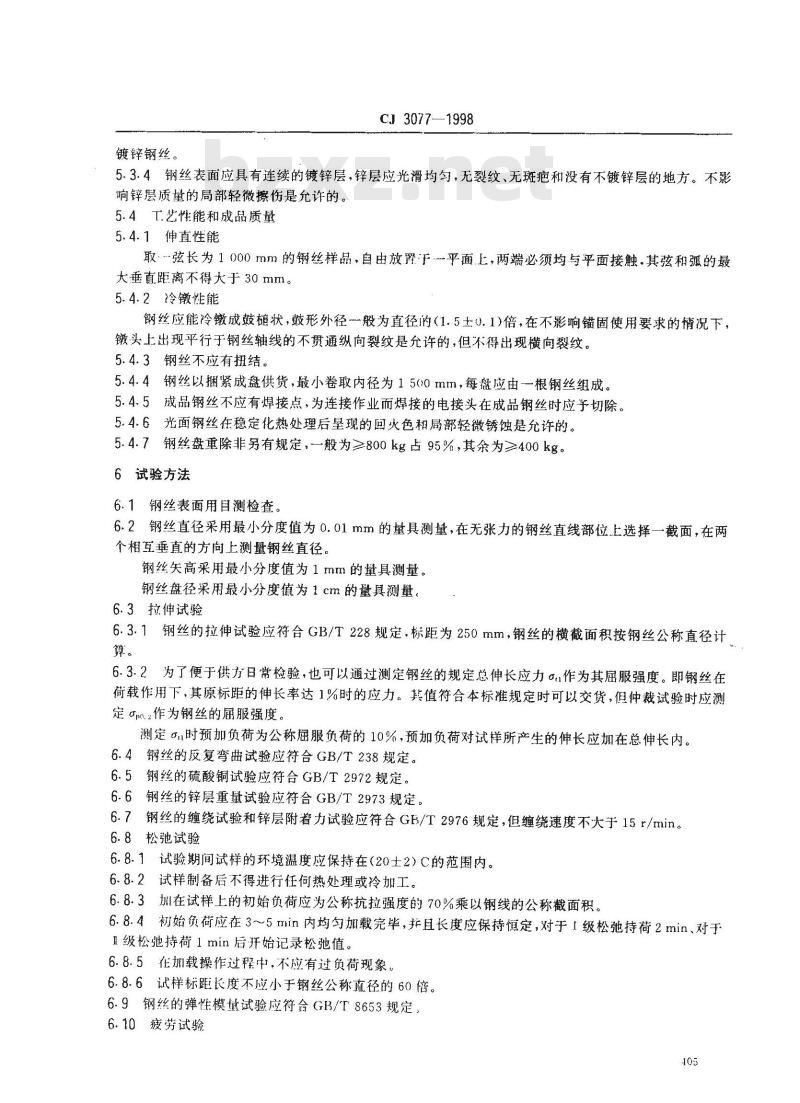

5.3.4钢丝表面应具有连续的镀锌层，锌层应光滑均勾，无裂纹、无斑疤和没有不镀锌层的地方。不影响锌层质量的局部轻微擦伤是允许的。5.4T.艺性能和成品质量
5.4.1伸直性能
取·弦长为1000mm的钢丝样品，自由放置于.平面.上，两端必须均与平面接触，其弦和弧的最大垂直距离不得大于30mm。
5.4.2冷性能能
钢丝应能冷镦成鼓槌状，鼓形外径一-般为直径的（1.5土0.1)倍，在不影响锚固使用要求的情况下镦头上出现平行于钢丝轴线的不贯通纵向裂纹是允许的，但不得出现横向裂纹。5.4.3钢丝不应有扭结。
5.4.4钢丝以捆紧成盘供货，最小卷取内径为15(00mm，每盘应由一根钢丝组成。5.4.5成品钢丝不应有焊接点，为连接作业而焊接的电接头在成品钢丝时应子切除。5.4.6光面钢丝在稳定化热处理后呈现的回火色和局部轻微锈蚀是允许的。5.4.7钢丝盘重除非另有规定，一般为≥800kg占95%，其余为≥400kg。6试验方法
6.1钢丝表面用目测检查。
6.2钢丝直径采用最小分度值为0.01mm的量具测量，在无张力的钢丝直线部位上选择一截面，在两个相互垂直的方向上测量钢丝直径。钢丝矢高采用最小分度值为1mm的量具测量。钢丝盘径采用最小分度值为1cm的量具测量。6.3拉伸试验
6.3.1钢丝的拉伸试验应符合GB/T228规定，标距为250mm，钢丝的横截面积按钢丝公称直径计，算。
6.3.2为了便于供方日常检验，也可以通过测定钢丝的规定总伸长应力n作为其届服强度。即钢丝在荷载作用下，其原标距的伸长率达1%时的应力。其值符合本标准规定时可以交货，但仲裁试验时应测定のpm.2作为钢丝的届服强度。测定时预加负荷为公称屈服负荷的10%，预加负荷对试样所产生的伸长应加在总伸长内。6.4钢丝的反复弯曲试验应符合GB/T238规定。6.5钢丝的硫酸铜试验应符合GB/T2972规定。6.6钢丝的锌层重量试验应符合GB/T2973规定。6.7钢丝的缠绕试验和锌层附着力试验应符含GB/T2976规定，但缠绕速度不大于15r/min。6.8松弛试验
6.8.1试验期间试样的环境温度应保持在（20士2)C的范围内。6.8.2试样制备后不得进行任何热处理或冷加工。6.8.3加在试样上的初始负荷应为公称抗拉强度的70%乘以钢线的公称截面积。6.8.4初始负荷应在3～5min内均匀加载完毕，并且长度应保持恒定，对于1级松弛持荷2min、对于1级松弛持荷1min后开始记录松弛值。6.8.5在加载操作过程中，不应有过负荷现象。6.8.6试样标距长度不应小于钢丝公称直径的60倍。6.9钢丝的弹性模量试验应符合GB/T8653规定，6.10疲劳试验
CJ 3077 -- 1998

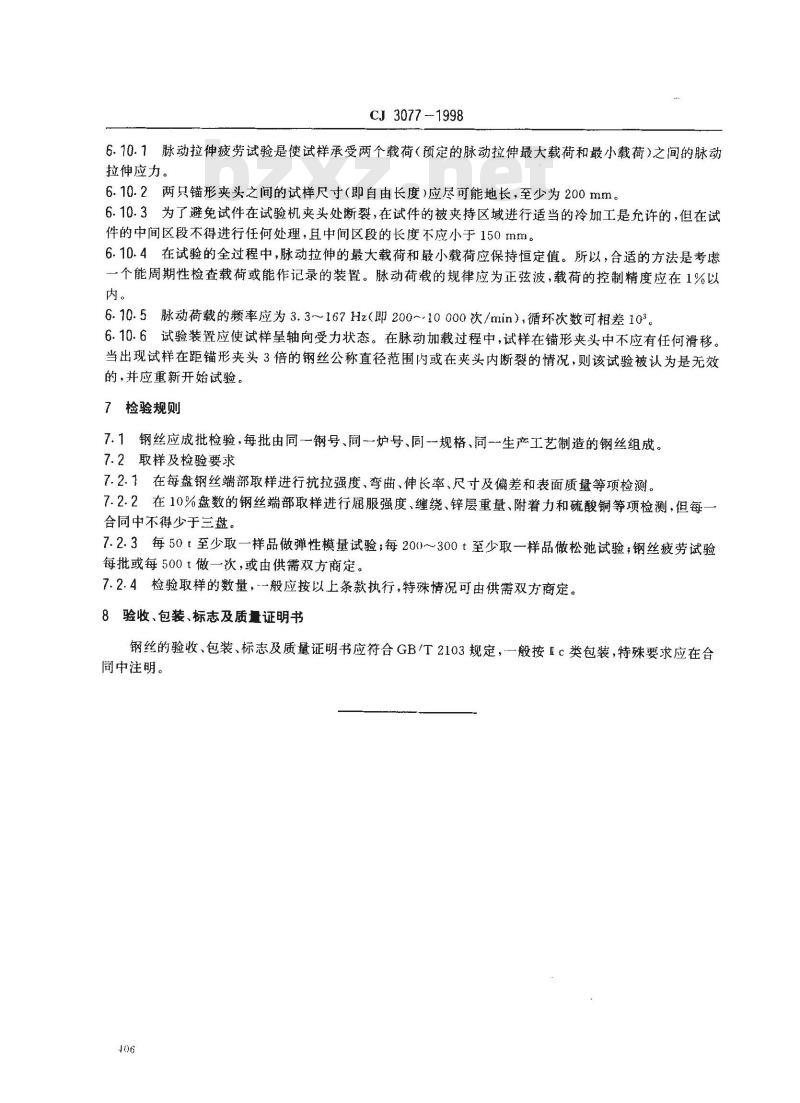

6.10.1脉动拉伸疲劳试验是使试样承受两个载荷（预定的脉动拉伸最大载荷和最小载荷）之间的脉动拉伸应力。
6.10.2两只锚形夹头之间的试样尺寸（即自由长度）应尽可能地长，至少为200mm。6.10.3为了避免试件在试验机夹头处断裂，在试件的被夹持区域进行适当的冷加工是允许的，但在试件的中间区段不得进行任何处理，且中间区段的长度不应小于150mm。6.10.4在试验的全过程中，脉动拉伸的最大载荷和最小载荷应保持恒定值。所以，合适的方法是考虑个能周期性检查载荷或能作记录的装置。脉动荷截的规律应为正弦波，载荷的控制精度应在1%以内。
6.10.5脉动荷载的频率应为3.3~～167Hz（即200~10000次/min），循环次数可相差103。6.10.6试验装置应使试样呈轴向受力状态。在脉动加载过程中，试样在锚形夹头中不应有任何滑移。当出现试样在距锚形夹头3倍的钢丝公称直径范围内或在夹头内断裂的情况，则该试验被认为是无效的，并应重新开始试验。
7检验规则
7.1钢丝应成批检验，每批由同一钢号、同一炉号、同-规格、同一生产工艺制造的钢丝组成。7.2取样及检验要求
7.2.1在每盘钢丝端部取样进行抗拉强度、弯曲、伸长率、尺寸及偏差和表面质量等项检测。7.2.2在10%盘数的钢丝端部取样进行屈服强度、缠绕、锌层重量、附着力和硫酸铜等项检测，但每一合同中不得少于三盘。
7.2.3每50t至少取一样品做弹性模量试验；每200～300t至少取一样品做松弛试验，钢丝疲劳试验每批或每500t做一次，或由供需双方商定。7.2.4检验取样的数量，一般应按以上条款执行，特殊情况可由供需双方商定。8验收、包装、标志及质量证明书钢丝的验收、包装、标志及质量证明书应符合GB/T2103规定，一般按c类包装，特殊要求应在合同中注明。
