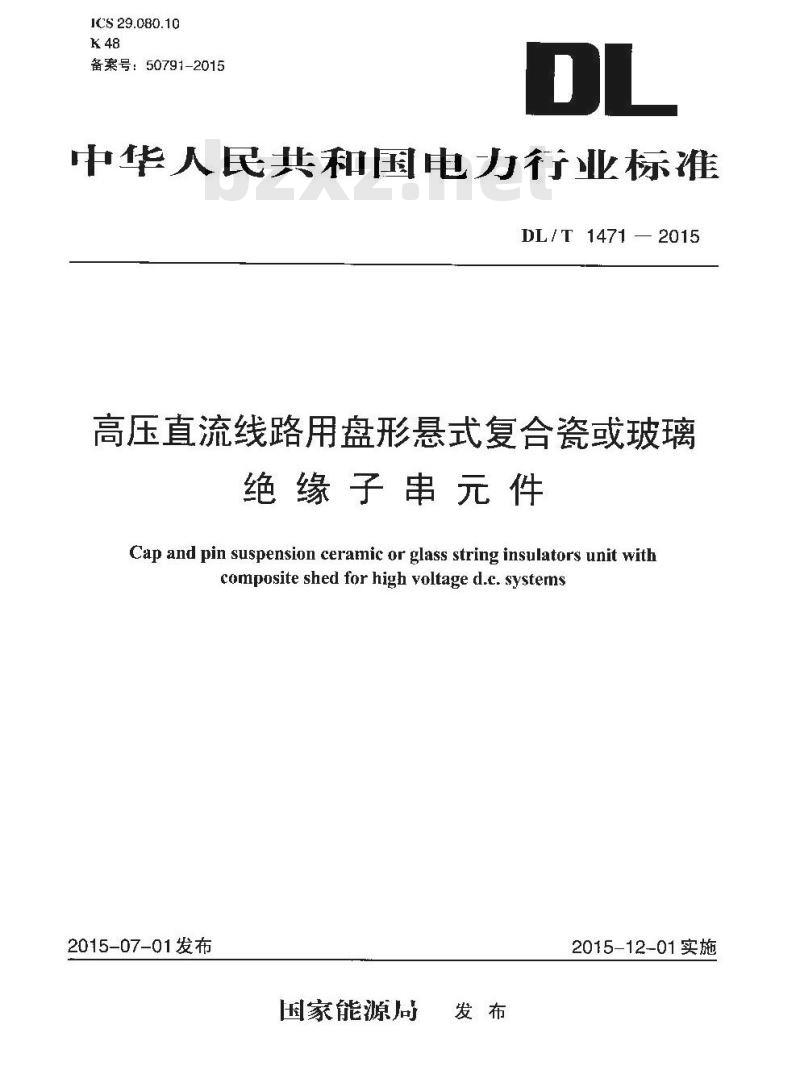

【DL电力标准】 高压直流线路用盘形悬式复合瓷或玻璃绝缘子串元件

DL/T 1471-2015.Cap and pin suspension ceramic or glass string insulators unit with composite shed for high voltage d.c. systems.

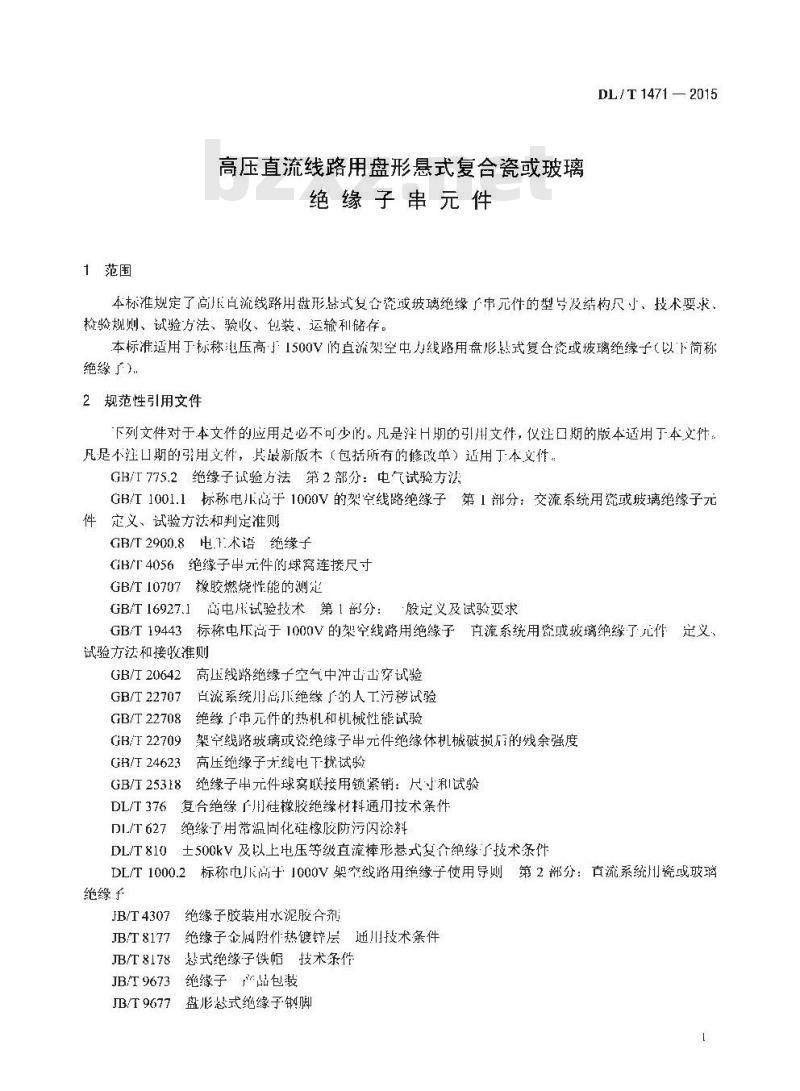

1范围
DL/T 1471规定了高压直流线路用盘形悬式复合瓷或玻璃绝缘子串元件的型号及结构尺寸、技术要求、检验规则、试验方法、验收、包装、运输和储存。
DL/T 1471适用于标称电压高于1500V的直流架空电力线路用盘形悬式复合瓷或玻璃绝缘子(以下简称绝缘子)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本( 包括所有的修改单)适用于本文件。
GB/T775.2绝缘子试验方法第2 部分:电气试验方法.
GB/T 1001.1标称电压高于 1000V的架空线路绝缘子第1部分:交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则
GB/T 2900.8电工术语绝缘子
GB/T 4056绝缘 子串元件的球窝连接尺寸
GB/T 10707橡胶燃烧性 能的测定
GB/T 16927.1高电压试验技术 第1部分:一般定义及试验要求
GB/T 19443标称电压高于 1000V的架空线路用绝缘子直流 系统用瓷或玻璃绝缘子元件定义、试验方法和接收准则

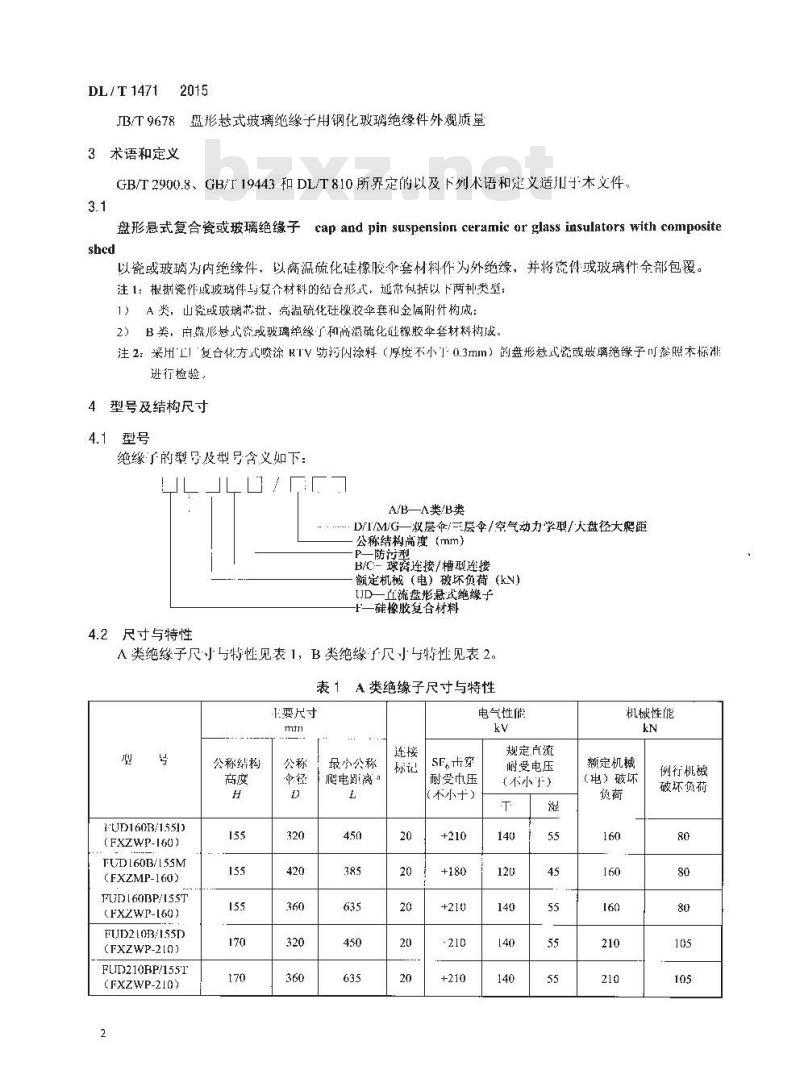

3术语和定 义
GB/T 2900.8、GB/T 19443和DL/T 810所界定的以及下列术语和定义适用于本文件。
3.1盘形悬式复合瓷或玻璃绝缘子cap and pin suspension ceramic or glass insulators with composite shed
以瓷或玻璃为内绝缘件，以高温硫化硅橡胶伞套材料作为外绝缘，并将瓷件或玻璃件全部包覆。
注1:根据瓷件或玻璃件与复合材料的结合形式，通常包括以下两种类型: .
1)A类，由瓷或玻璃芯盘、高温硫化硅橡胶伞套和金属附件构成;
2)B类，由盘形悬式瓷或玻璃绝缘子和高温硫化硅橡胶伞套材料构成。
