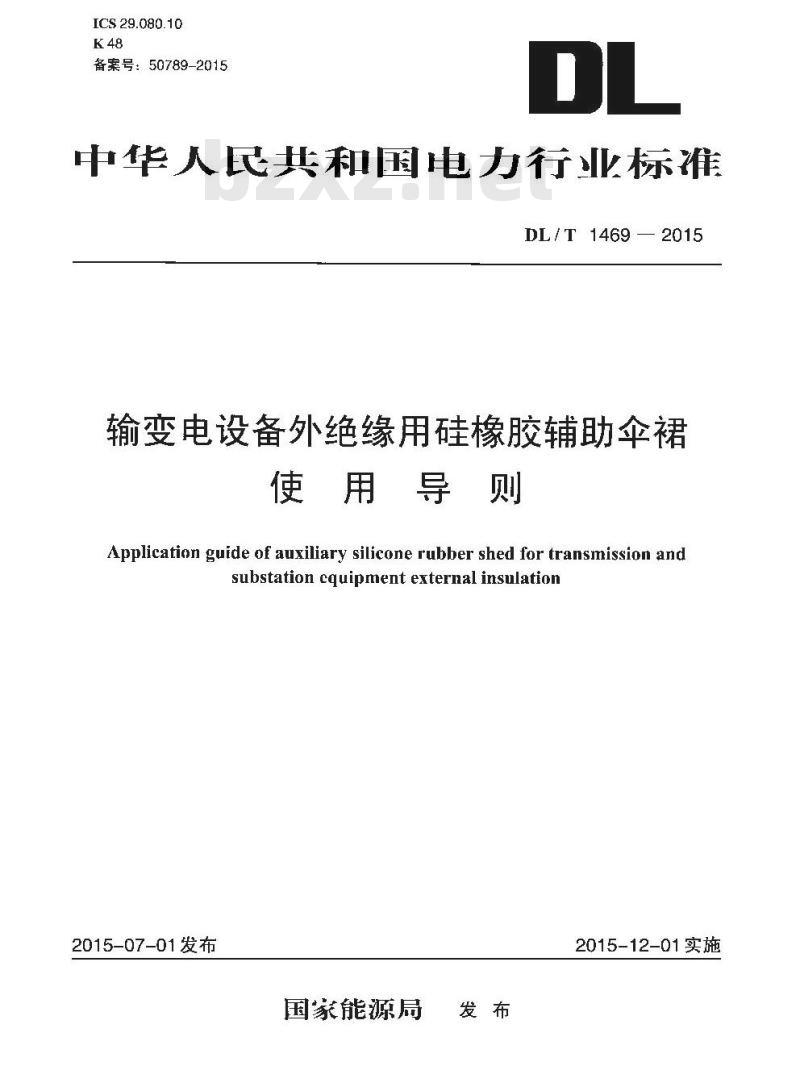

【DL电力标准】 输变电设备外绝缘用硅橡胶辅助伞裙使用导则

ICS 29.080.10
备案号：50789-2015
中华人民共和国电力行业标准
DL/T14692015
输变电设备外绝缘用硅橡胶辅助伞裙使用导则
Application guide of auxiliary silicone rubber shed for transmission andsubstation cquipment external insulation2015-07-01发布
国家能源局
2015-12-01实施

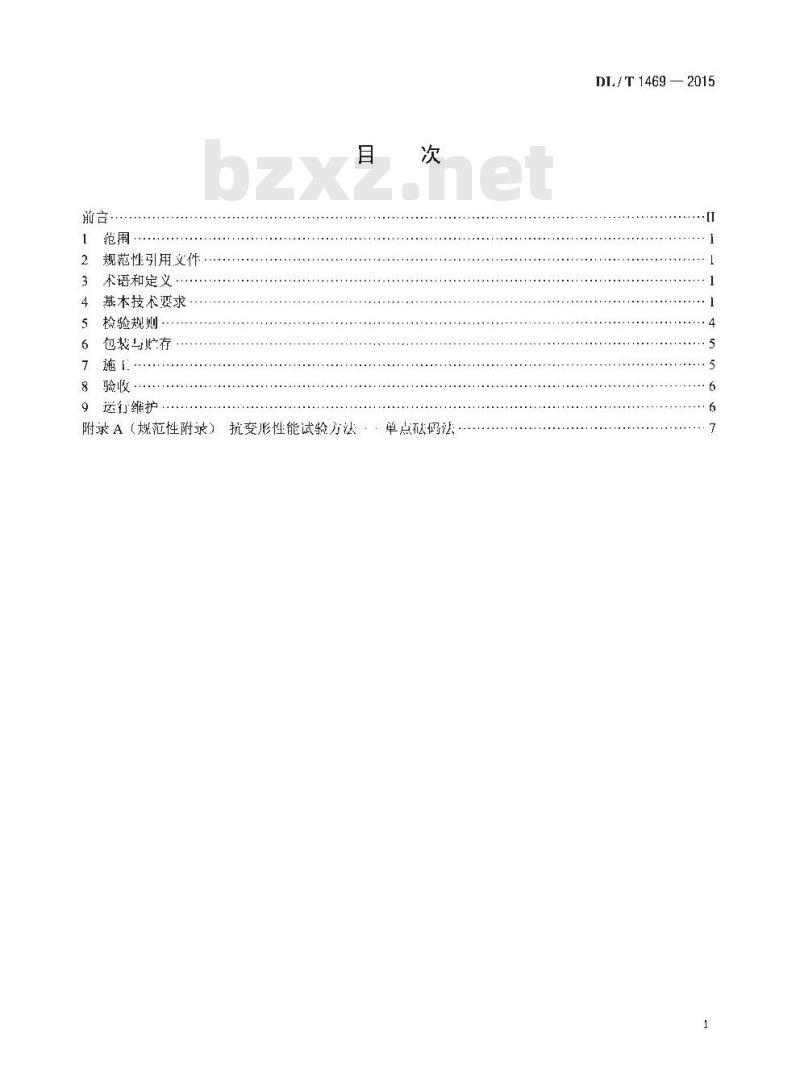

规范性引用文件
术语和定义
基本技术要求
检验规则，
包装与贮存
验收·
运行维护
附录A（规范性附录）抗变彤性能试验方法：：单点磁码法...
DL/T1469—2015
DL/T1469—2015

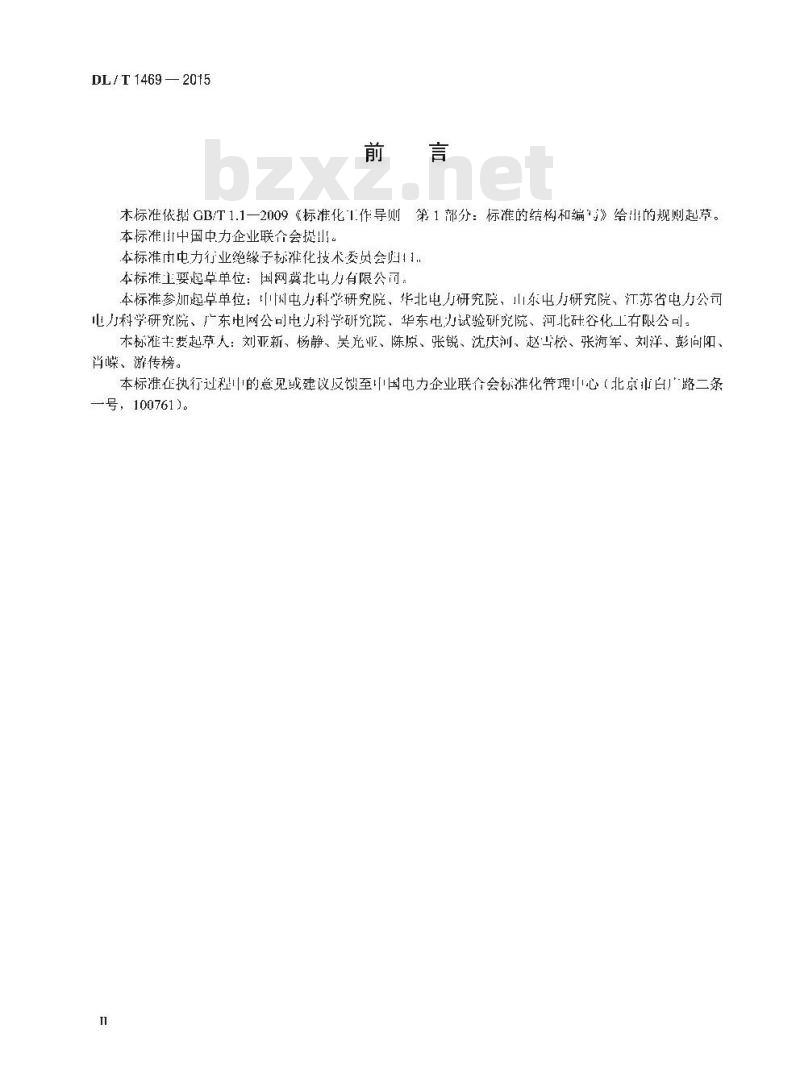

本标准依括GB/T1.1一2009《标准化1.作导则第1部分：标准的结构和编写》给出的规则起节。本标准中国中力企业联介会提山。本标准中电力行业绝缘子标准化技术委员会归护.本标准上要起草单位：国网冀北中力有限公司本标准参加起草单位：中电力科学研究院、华北电力研究院、山东电力研究院、江苏省电力公司电力科学研究院、广东电网公司电力科学研究院、华东电力诚验研究院、河北硅谷化工有限公司。本标淮丰要起节人：刘亚新、杨静、吴业、陈原、张锐、沈庆测、赵松、张海军、刘洋、彭尚阳、肖噪、游传榜。
本标准在执行过程的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市自广路二条一号，100761)。

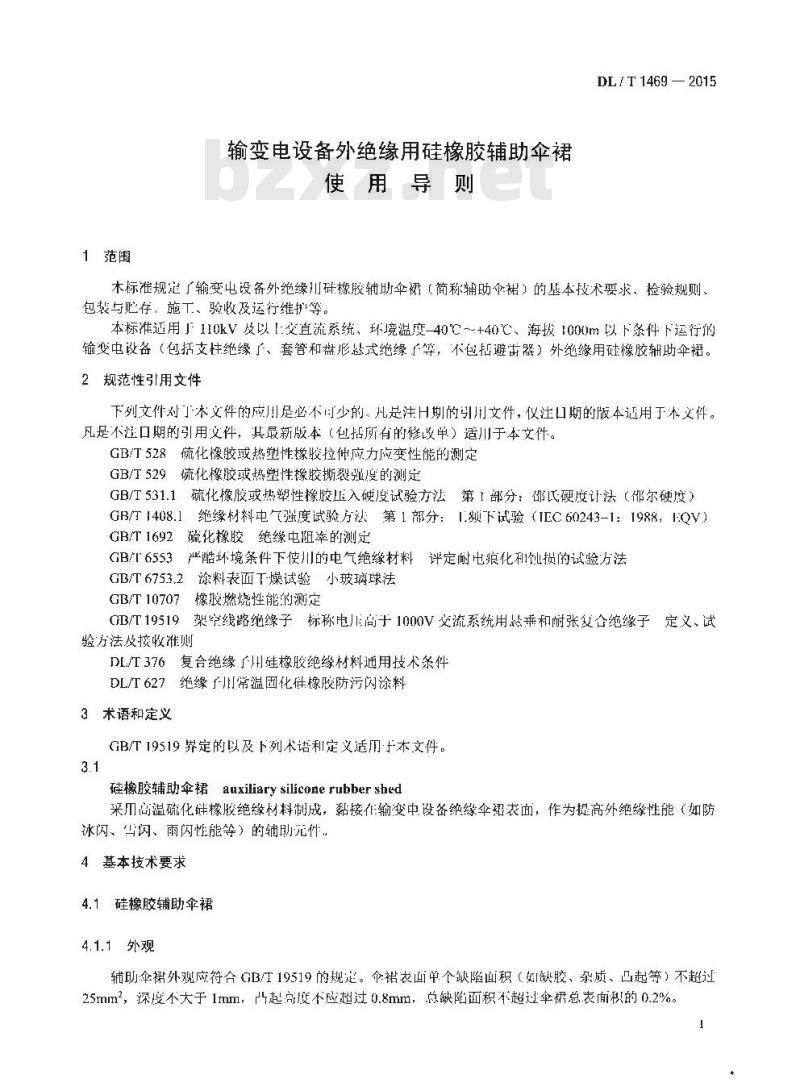

1范围
输变电设备外绝缘用硅橡胶辅助伞裙使用导则
DL / T 1469 — 2015
本标准规定了输变电设备外绝缘川研橡胶辅助伞裙（简称辅助伞）的基本技术要求、检验规则、包装与贮存、施工、验收及运行维护等。本标准适用」110kV及以[：交直流系统、坏环境温度-40℃~-+40℃、海拨1000m以下条件下运行的输变电设备（包括支柱绝缘厂、套管和盘形恐式绝缘厂等，不包括避击器）外绝缘用硅橡胶辅助伞裙。2规范性引用文件
下列文件对了木义件的应川是必不间少的：是注H划的引文件，仪注口期的版本适用于木文件。凡是不注口期的引用文件，其最新版本（包括所有的修改单）适川于本文件。硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T 5281
硫化橡胶或热塑性橡胶撕裂强度的测定GB/T5291
GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（你尔硬度）GB/1408.1绝缘材料电气强度试验方法第1部分：1频下试验（IEC60243-1：1988，1QV）GB/T 1692
硫化橡胶绝缘电阻率的测定
GB/6553严酷坏环境条件下使川的电气绝缘材料评定耐电痕化利蚀损的试验方法GB/T6753.2涂料表面下燥试验小玻璃球法GB/T 10707
橡胶燃烧性能的测定
CB/T19519架空线路绝缘子标称电高于1000V交流系统用悬乘和耐张复合绝缘子定义、试验方法及接收准则
复合绝缘了川硅橡胶绝缘材料通用技术条件DL/T 3761
绝缘子川常温固化硅橡胶防污闪涂料DL/T 627
3术语和定义
GB/T19519界定的以及下列术语利定义适+本文件。3.1
硅橡胶辅助伞裙auxiliarysiliconerubbershed采川高温硫化硅橡胶绝缘材料制成，黏接作输变中设备绝缘伞表面，作为提高外绝缘性能（如防冰闪、闪、雨闪性能等）的辅助无件4基本技术要求
4.1硅橡胶辅助伞裙
4.1.1外观
辅助伞裙外观应符合GB/T19519的规定。伞裙衣面单个缺陷面积（妇缺胶、杂质、凸起等）不超过25mm2，深度不大于1mm，凸起完度不应超过0.8mm，总缺陷面积不超过伞裙总表面积的0.2%。DL/T1469—2015

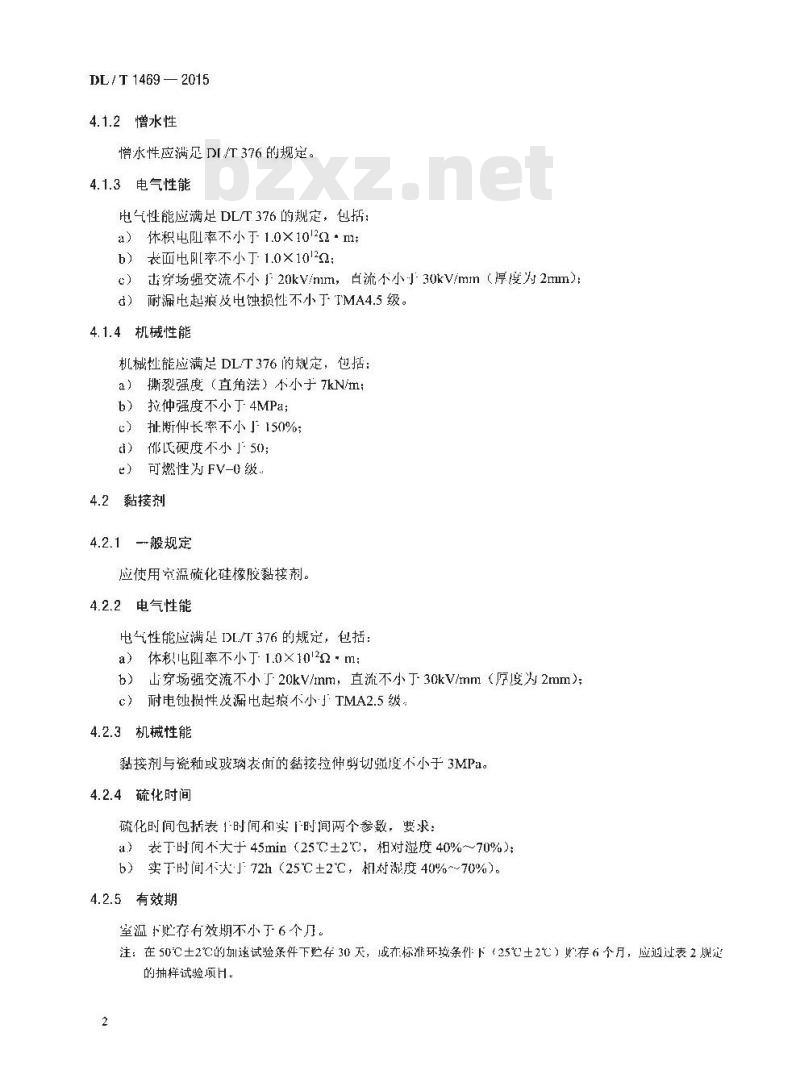

4.1.2憎水性
憎水性应满足 DI/T 376的规定。4.1.3电气性能
电气性能应满足DL/T376的规定，包括a）休积电阻率不小于1.0×10122·mb）表面电阻[率不小于-1.0×10122：击穿场强交流不小20kV/mm，白流不小于30kV/mm（厚度为2mm）：c）
d）耐漏电起痕及电蚀损性不小于TMA4.5级。4.1.4机械性能
机械性能应满足DL/T376的规定，包括：a）撕裂强度（直角法）不小于7kN/m：b）拉仲强度不小丁4MPa；
扯断伸长率不小下150%；
佛民硬度不小」50；
可燃性为FV-0级：
黏接剂
4.2.1般规定
应使用窄温硫化硅橡胶黏接剂。4.2.2
电气性能
电气性能应满足DL/T376的规定，包括：a）体积阻率不小丁1.0×1022＊m：b）山穿场强交流不小」20kV/mm，直流不小丁30kV/mm（序度为2mm）；c）耐电蚀损性及漏电起痕不小TMA2.5级，4.2.3机械性能
黏接剂与瓷釉或玻璃衣而的黏按拉伸剪切度不小于3MPa。4.2.4硫化时间
硫化时间包括表时间租实「时间两个参数，要求：a）丧丁时间不大于45min（25℃±2'C，相对湿度40%～70%)；b）实下时间不」72h（25℃±2℃，和对潮度40%~70%）。4.2.5有效期
室温小贮存有效期不小于6个几。注：在50℃±2℃的加速试验条件下驼存30天，或在标雅环境条件下（25℃±2℃）购存6个月，应道过表2定的抽样试验项H：
4.3辅助伞裙的安装
4.3.1外观
DL/T1469 --2015
辅助伞裙上，下表面活净、光滑，其形状与所黏接绝缘了的绝缘伞表面吻合良好，且单片辅助伞裙不应由多片拼接而成。
辅助伞裙应从绝缘子的绝缘伞根部开始黏接：辅助伞的安装不应造成黏接界面严重积液，4.3.2尺寸
“绝缘了的平均立径300mm时，辅助伞书伞伸山（从绝缘「的绝缘件外沿水伸出的长度）应为80mm~100mm；当绝缘了的平均直径≥300mm时，辅助伞裙伞仲应为100mm~120mm4.3.3数量
变设备的辅助伞裙摊得变装数量表1。线路可参顾做行：表1辅助伞裙推荐安装数量
电压等级
安装数
4.3.4安装位置
110 (66)
500或500
750或±660
1000或±800
对220kV及以下也压等级，辅助伞裙的安装间距不小于300mm；对」330kV及以上电用等级，辅助伞裙的安装间距！不小400mm。辅期伞裙应滑绝缘了轴向大致等距！离分布（如图1所示），如果绝缘了为大小伞结构，测辅助伞裙应安装在人伞裙上.
辅助伞裙不宜安装在绝缘广的场强最高部位。因均压环影响装的，叫适“调整安装位置，wyyy
图1辅助伞裙安装示意图
L辅屿伞裙的安装问距
DL/ T 1469 2015
4.3.5抗变形性能
安装后的辅助伞裙应按附录人进行抗变形性能试验，4.3.6耐老化性能
辅助伞裙不发生开裂和脱落等现象，且增水性满是DI/T376的要求。黏接剂不发生开裂。5检验规则
5.1检验批
以同批原料同：下艺方法连续生产制成的辅明伞裙和黏接剂为批，辅助伞：批数最人为300片，黏接剂批常与辅助伞数带对应，5.2试验分类
辅勘伞讯和接剂试验分抽样试验利型式试验，出时需进行抽样试验，5.2.1抽样试验
产」商应按牛产批次对辅助伞裙及黏接剂进行抽样试验.同批次同规格辅助伞裙抽取数吊为3片.同批次黏接剂按排样试验所需数最抽取样品。芥被试验的辅助伞裙和黏接剂分战若「批，则根据试验结果分别对再批作山评定。
摊样试验的试验项自见表2。
如果表2中有项试验不能满足要求，则判该批不合格。表2抽样试验项目
辑功伞裙
黏接剂
5.2.2型式试验
试验名称
外规检食
增水性鼠验
可燃性试验
青穿强度试骑
附着力试验
固化时间试验
试验依据
诚验方法
本标准4.1.1
DL/T 37G
GB/T10707
GB/T 1408.1
DL/T627
GB/T 6753.2
辅助个裙及黏接剂试制定型或正常生产的品改变原材料配方及工艺时，应按表3的规定进行型式试验。表3中如有项不满足要求，则型式试验不介格，表3型式试验项目
辅伞粘
试验名称
外观检查
增水性试验
试验依据
试验方法
本标准4.1.1
DL/T 376
辅助伞褶
黏接剂
安装届的
辅功伞裙
表3（续）
试验名弥
体积电限率试验
表亚率试验
言穿崛度试验
耐漏心起痕及心蚀损性试验
拉伸崛度试验
报断律长率试验
撕裂强度试验
使度试验
可燃性试验
体积池阻率试验
击穿强度减验
耐漏电起报及电蚀损性试验
附着力试验
硫化时司试验
外规检查
抗变形性能试验
注：用户可与供货商协商进行遗冰，覆闪络或耐受试验，6包装与贮存
6.1包装
试验侬据
6.1.1辅助伞裙不允许折誉包装，且包装应保证伞裙在正常运输中不损坏。6.1.2黏接剂应密封包装，口包装应保证作正常运输不损坏。DL/T1469—2015
试验力法
GB/T1692
GB/T 1692
GB/T [408.1
GB/T 6553
GB/T528
GB/T528
GB/T529
GB/T 53 1.1
GR/T 10707
GB/T 1692
GR/T 1408.1
GB/T6553
DL/T 627
GB/T 6753.2
本标准4.3.1
本标准附录A
6.1.3外包装应标山产品名称、制造单位、制造口期、有效期，并附检验合挤证及使说明。6.2、贮存
6.2.1辅助伞裙及黏接剂应在阴凉十燥处贮存，远离火源，防止口雨淋6.2.2辅助伞裙不应折登贮存
6.2.3些超过有效期的黏接剂不应使用7施工
7.1不应在募、凝露、降水、降与等潮湿及风沙气象条件下施工安装辅劲伞。7.2已涂有RTV防污闪涂料的绝缘了上安装辅助个裙时，应根据RIV防污闪涂料性能的下述差分别处理：
a）防污闪涂料不满足黏接剂的附着力性能要求时，应彻底清除后才能安装；b）防污闪涂料满足黏接剂的附着力性能要求时，可直接在涂层1安装。7.3安装前应进行预清洗，绝缘子绝缘件表而（包括涂层表面）、辅助个裙表面均垃洁洗十净H处」下5
DL / T 1469 — 2015
燥状态。对于油渍等影响黏接剂附着力的污物应采用适的清洗剂或清洗程序进行处理，不应使用表面活性剂和强氧化件清洗剂。
7.4施工步骤包括：
a）将黏接剂分别涂在洁净的辅助伞裙和绝缘了伞裙的黏接部位：b）将辅助伞裙覆盖在绝缘子牟裙上，黏接面应紧密结合：c）同一绝缘子上安装的多片硅橡胶辅助伞裙，其开11接缝应相错开一定角度；d）安装后的辅助伞裙不允许踩踏、碰摘，安装完成、验收合格后即可投入运行。8验收
对完成施1安装的辅助伞裙，现场验收捆检项H、样本数量和试验方法见表4。表4现场验收抽检项目、样本数量和试验方法序号
独检顶H
外规、数量及安装位置检查
抗变形性能试验
样木数呈
MIO（向「:取整数）
江：楼同电压等级、同类型设备确定为一组样本数量N，9运行维护
试验方法
本称准4.3.14.3.4
本标推渐录A
9.1对安装辅助伞裙的设备应做好记录，包括原记录、监測记录、检修维护记录等9.2投入送行后，应加强设备巡视，发现伞裙升裂，脱落等，应及时更换：9.3设置辅助伞裙增水性监测点并进行测品、记录，测试周期随主设备检修固期。9.4设备检修时不允许用力砸撞或撕扯硅橡胶辅助伞裙，不允许踩踏。检修光毕盾，应检查辅助伞裙，如有损坏应进行修补或更换。
9.5不官使用高压水枪冲洗辅助含裙。9.6应定期抽检辅助伞裙的抗变形性能，测试周期随上设备检修周期，测试结果不符合要求的，应了以更换。Www.bzxZ.net
A.1试验程序
附录A
（规范性附录）
抗变形性能试验方法一一单点码法DL /T 1469 —2015
以辅助伞裙外沿在受到磁码压力作用前后的形变位移量评价辅助伞裙的抗变形性能：试验程序如
在伞初，侧竖直放置，个标尺，用」测伞裙形变位移量，如图A.1所尔；a）
记录伞裙上未放置码时的初始状态下，伞边沿所对应的标尺刻度为：b)
以正对标尺的伞裙边处为第-测试点，在该点改置50g砖码·个；c
待硅橡胶辅助伞裙在砖码作川下的变形达到稳定状态，记录伞裙边沿所对应的标尺刻度2：d）
计算放置础码前后硅橡胶辅助伞裙的形变位移量x一2：C
f)在第-测试点的对侧伞裙边缘取第一测试点，重复步骤a）~e)：泻）取以上2个测试点形变位移量的平均值作为测试结果：硅橡胶辅助伞裙
图A.1硅橡胶辅助伞裙形变位移测景示意图A.2
判定准则
判定准则见表A.1
表A.1判定准则
辅助命裙安装的验收要求
辅助伞祐边沿的
形变位移量
0≤300mm
注：指绝缘了的平均直径
运行的转助伞裙的抽检要求
办30omm
