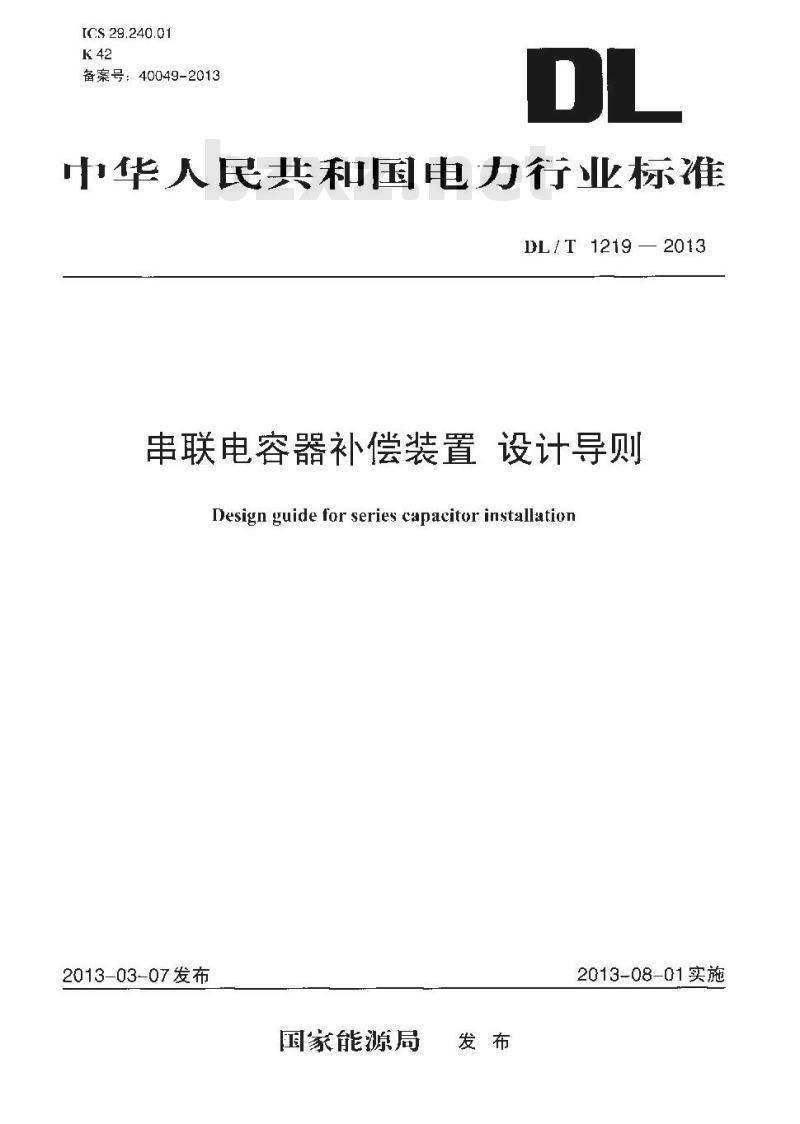

- DL/T 1219-2013 串联电容器补偿装置设计导则
【DL电力标准】 串联电容器补偿装置设计导则
本网站 发布时间:
2023-05-31 16:38:23
- DL/T 1219-2013
- 现行
标准号:
DL/T 1219-2013
标准名称:
串联电容器补偿装置设计导则
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1219-2013.Design guide for series capacitor installation.

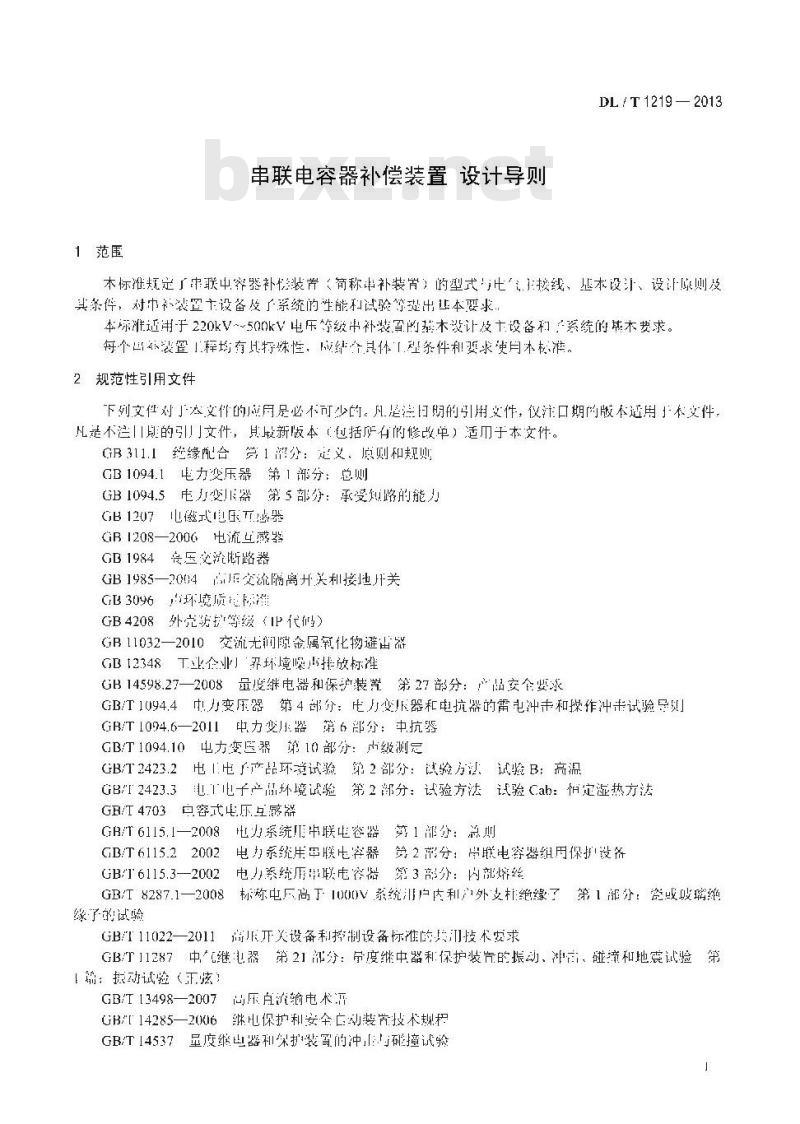

1范围
DL/T 1219规定了中联电容器补偿装置(简称串补装置)的型式与电气主接线、基本设计、设计原则及其条件,对串补装置主设备及子系统的性能和试验等提出基本要求。
DL/T 1219适用于220kV~500kV电压等级串补装置的基本设计及主设备和子系统的基本要求。每个串补装置T.程均有其特殊性,应结合具体工程条件和要求使用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注口期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB311.1 绝缘配合 第 I部分:定义、原则和规则
GB 1094.1 电力变压器 第 1部分:总则
GB 1094.5 电力变压器第5 部分:承受短路的能力
GB 1207 电磁式电压互感器
GB 1208-2006 电流 互感器
GB 1984 高压交流断路器
GB 1985-2004 高压 交流隔离开关和接地开关
GB 3096 声环境质量标准

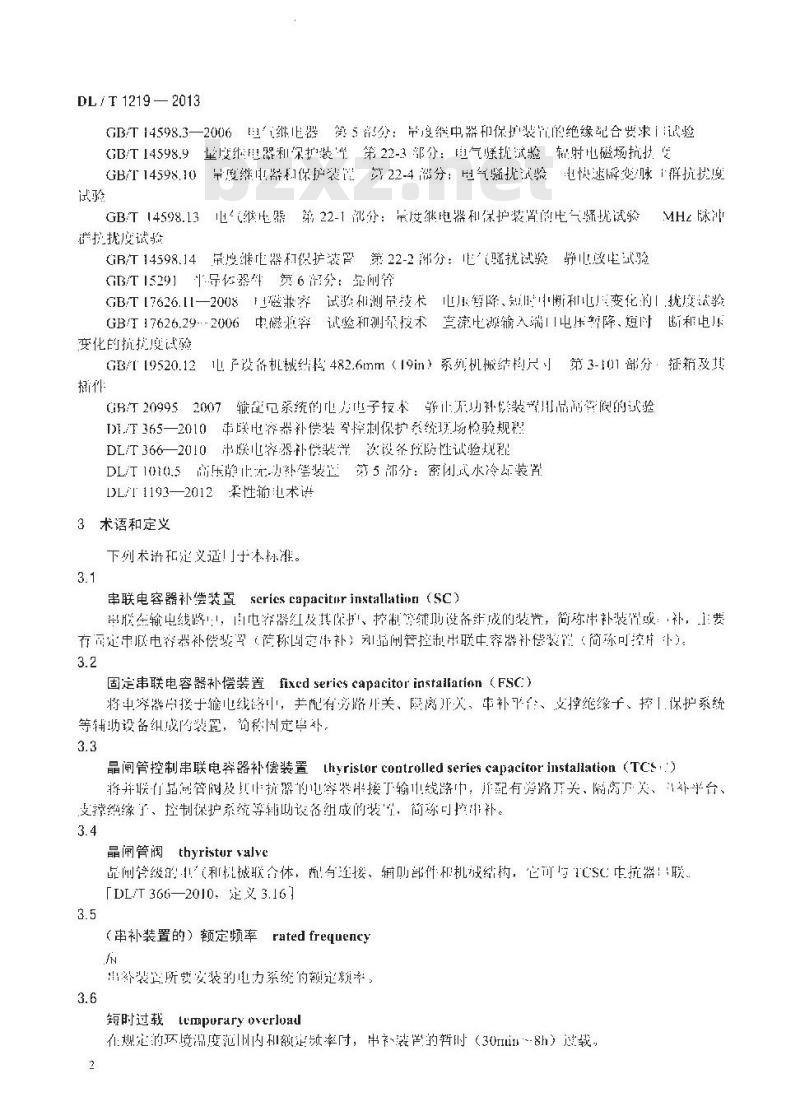

3术语和定义
下列术语和定义适用于本标准。
3.1串联电容器补偿装置 series capacitor installation (SC)
串联在输电线路中,由电容器组及其保护、控制等辅助设备组成的装置,简称串补装置或串补,主要有固定串联电容器补偿装置( 简称固定串补)和晶闸管控制串联电容器补偿装置(简称可控串外)。
3.2固定串联电容器补偿装置 fixed series capacitor installation (FSC)
将电容器串接于输电线路中,并配有旁路开关、隔离开关、串补平台、支撑绝缘子、控刊保护系统等辅助设备组成的装置,简称固定串补。
1范围
DL/T 1219规定了中联电容器补偿装置(简称串补装置)的型式与电气主接线、基本设计、设计原则及其条件,对串补装置主设备及子系统的性能和试验等提出基本要求。
DL/T 1219适用于220kV~500kV电压等级串补装置的基本设计及主设备和子系统的基本要求。每个串补装置T.程均有其特殊性,应结合具体工程条件和要求使用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仪注日期的版本适用于本文件。凡是不注口期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB311.1 绝缘配合 第 I部分:定义、原则和规则
GB 1094.1 电力变压器 第 1部分:总则
GB 1094.5 电力变压器第5 部分:承受短路的能力
GB 1207 电磁式电压互感器
GB 1208-2006 电流 互感器
GB 1984 高压交流断路器
GB 1985-2004 高压 交流隔离开关和接地开关
GB 3096 声环境质量标准
3术语和定义
下列术语和定义适用于本标准。
3.1串联电容器补偿装置 series capacitor installation (SC)
串联在输电线路中,由电容器组及其保护、控制等辅助设备组成的装置,简称串补装置或串补,主要有固定串联电容器补偿装置( 简称固定串补)和晶闸管控制串联电容器补偿装置(简称可控串外)。
3.2固定串联电容器补偿装置 fixed series capacitor installation (FSC)
将电容器串接于输电线路中,并配有旁路开关、隔离开关、串补平台、支撑绝缘子、控刊保护系统等辅助设备组成的装置,简称固定串补。
