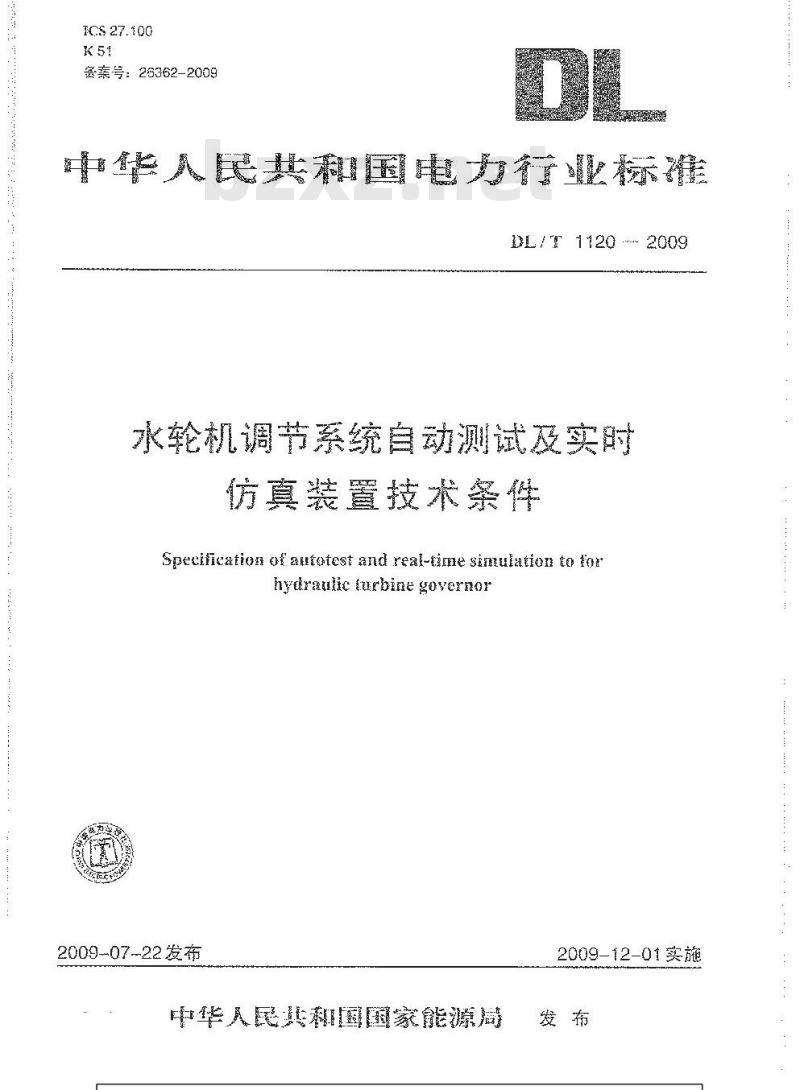

- DL/T 1120-2009 水轮机调节系统自动测试及实时仿真装置技术条件
【DL电力标准】 水轮机调节系统自动测试及实时仿真装置技术条件
本网站 发布时间:
2023-05-31 16:11:43
- DL/T 1120-2009
- 现行
标准号:
DL/T 1120-2009
标准名称:
水轮机调节系统自动测试及实时仿真装置技术条件
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 1120-2009.Specification of autotest and real-time simulation to for hydraulic turbine governor.

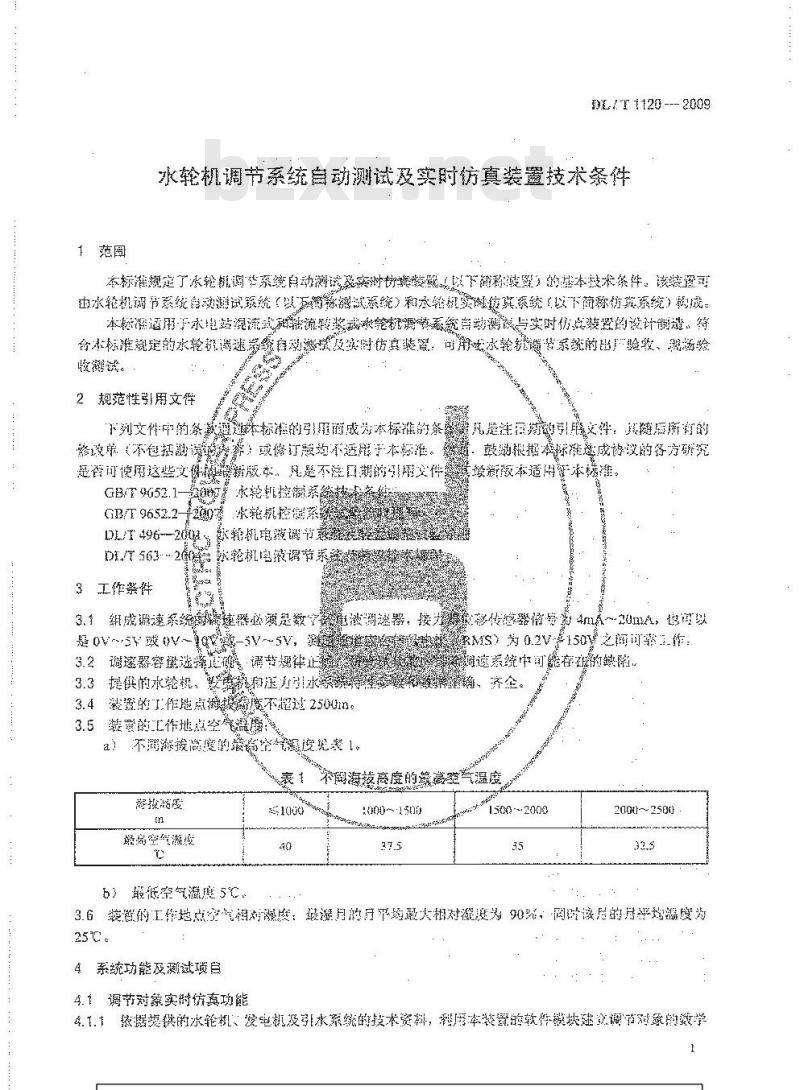

1范围
DL/T 1120规定了水轮机调节系统自动测试及实时仿真装置(以下简称装置)的基本技术条件。该裝置可由水轮机调节系统自动测试系统(以下简称测试系统)和水轮机实时仿真系统(以下简称仿真系统)构成。
DL/T 1120适用于水电站混流式和轴流转桨式水轮机调节系统自动测试与实时仿真装置的设计制造。符合本标准规定的水轮机调速系统自动测试及实时仿真装置,可用于水轮机调节系统的出尸验收、现场验收测试。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准这成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本标准。
3工作条件
3.1.组成调速系统的调速器必须是数字式电液调速器,接力器位移传感器信号为4mA~ 20mA,也可以是0V~5V或0V~10V或-5V~5V,测速通道应在信号电平(RMS)为0.2V- 150y之间可靠工作。
3.2调速器容量选择正确、调节规律正确,仿真试验前应排除调速系统中可能存在的缺陷。
3.3提供的水轮机、发电机和压力引水系统特性参数和数据正确、齐全。
3.4装置的工作地点海拔商度不超过2500m。
1范围
DL/T 1120规定了水轮机调节系统自动测试及实时仿真装置(以下简称装置)的基本技术条件。该裝置可由水轮机调节系统自动测试系统(以下简称测试系统)和水轮机实时仿真系统(以下简称仿真系统)构成。
DL/T 1120适用于水电站混流式和轴流转桨式水轮机调节系统自动测试与实时仿真装置的设计制造。符合本标准规定的水轮机调速系统自动测试及实时仿真装置,可用于水轮机调节系统的出尸验收、现场验收测试。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而,鼓励根据本标准这成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本标准。
3工作条件
3.1.组成调速系统的调速器必须是数字式电液调速器,接力器位移传感器信号为4mA~ 20mA,也可以是0V~5V或0V~10V或-5V~5V,测速通道应在信号电平(RMS)为0.2V- 150y之间可靠工作。
3.2调速器容量选择正确、调节规律正确,仿真试验前应排除调速系统中可能存在的缺陷。
3.3提供的水轮机、发电机和压力引水系统特性参数和数据正确、齐全。
3.4装置的工作地点海拔商度不超过2500m。
