- DL/T 2038-2019 高压直流输电工程直流磁场测量方法
【DL电力标准】 高压直流输电工程直流磁场测量方法
本网站 发布时间:
2023-05-31 15:12:08
- DL/T 2038-2019
- 现行
标准号:
DL/T 2038-2019
标准名称:
高压直流输电工程直流磁场测量方法
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
DL/T 2038-2019.Measurement method of DC magnetic field from high voltage DC transmission project.

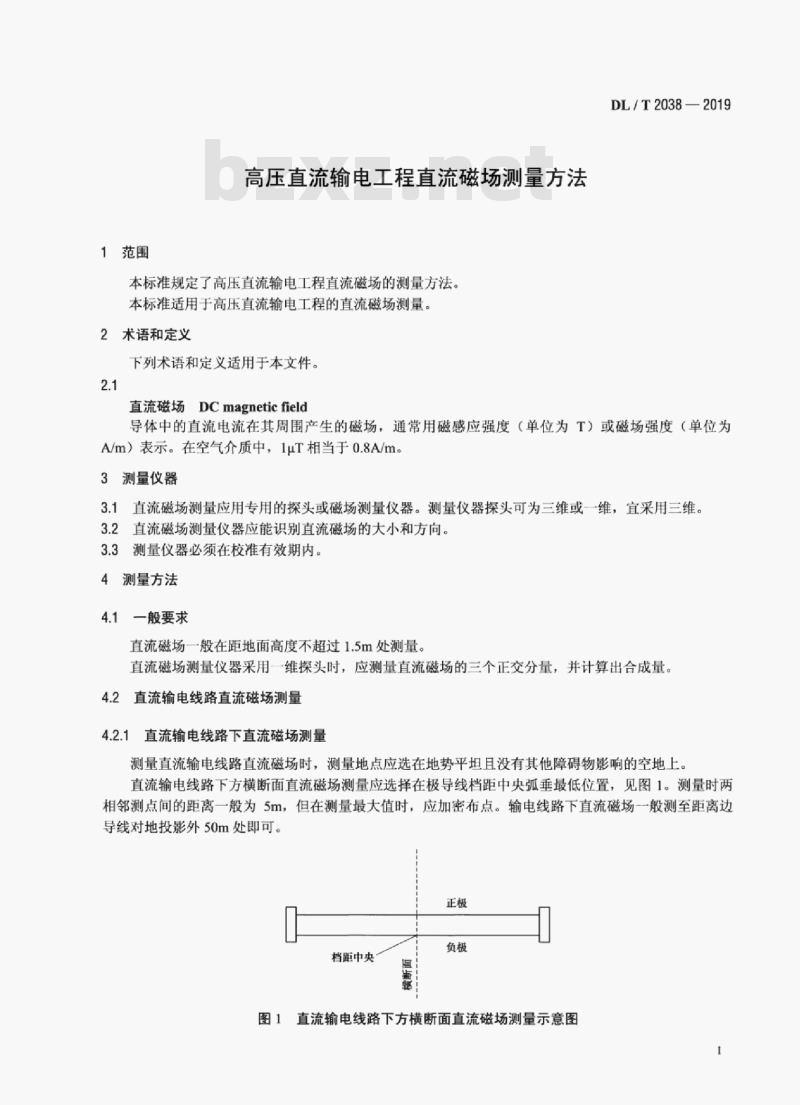

1范围
DL/T 2038规定了高压直流输电工程直流磁场的测量方法。
DL/T 2038适用于高压直流输电工程的直流磁场测量。
2术语和定义
下列术语和定义适用于本文件。
2.1直流磁场DC magnetic field
导体中的直流电流在其周围产生的磁场,通常用磁感应强度(单位为T)或磁场强度(单位为A/m)表示。在空气介质中,1μT 相当于0.8A/m。
3测量仪器
3.1直流磁场测量应用专 用的探头或磁场测量仪器。测量仪器探头可为三维或一维,宜采用三维。
3.2直流磁场测量仪 器应能识别直流磁场的大小和方向。
3.3测量仪 器必须在校准有效期内。
4测量方法
4.1 - 般要求
直流磁场一般在距地面高度不超过1.5m处测量。
直流磁场测量仪器采用一维探头时,应测量直流磁场的三个正交分量,并计算出合成量。
4.2直流输电线路直 流磁场测量
4.2.1直 流输电线路下直流磁场测量
测量直流输电线路直流磁场时,测量地点应选在地势平坦且没有其他障碍物影响的空地上。
直流输电线路下方横断面直流磁场测量应选择在极导线档距中央弧垂最低位置,见图1。测量时两相邻测点间的距离一般为5m,但在测量最大值时,应加密布点。输电线路下直流磁场一般测至距离边导线对地投影外50m处即可。
1范围
DL/T 2038规定了高压直流输电工程直流磁场的测量方法。
DL/T 2038适用于高压直流输电工程的直流磁场测量。
2术语和定义
下列术语和定义适用于本文件。
2.1直流磁场DC magnetic field
导体中的直流电流在其周围产生的磁场,通常用磁感应强度(单位为T)或磁场强度(单位为A/m)表示。在空气介质中,1μT 相当于0.8A/m。
3测量仪器
3.1直流磁场测量应用专 用的探头或磁场测量仪器。测量仪器探头可为三维或一维,宜采用三维。
3.2直流磁场测量仪 器应能识别直流磁场的大小和方向。
3.3测量仪 器必须在校准有效期内。
4测量方法
4.1 - 般要求
直流磁场一般在距地面高度不超过1.5m处测量。
直流磁场测量仪器采用一维探头时,应测量直流磁场的三个正交分量,并计算出合成量。
4.2直流输电线路直 流磁场测量
4.2.1直 流输电线路下直流磁场测量
测量直流输电线路直流磁场时,测量地点应选在地势平坦且没有其他障碍物影响的空地上。
直流输电线路下方横断面直流磁场测量应选择在极导线档距中央弧垂最低位置,见图1。测量时两相邻测点间的距离一般为5m,但在测量最大值时,应加密布点。输电线路下直流磁场一般测至距离边导线对地投影外50m处即可。
