- DL/T 514-2017 电除尘器
【DL电力标准】 电除尘器
本网站 发布时间:
2023-05-31 14:50:55
- DL/T 514-2017
- 现行
标准号:
DL/T 514-2017
标准名称:
电除尘器
标准类别:
电力行业标准(DL)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
标准号:DL/T 514-2017
标准名称:电除尘器
英文名称:Electrostatic precipitator
标准格式:PDF
发布时间:2017-11-15
实施时间:2018-03-01
准大小:7.59M

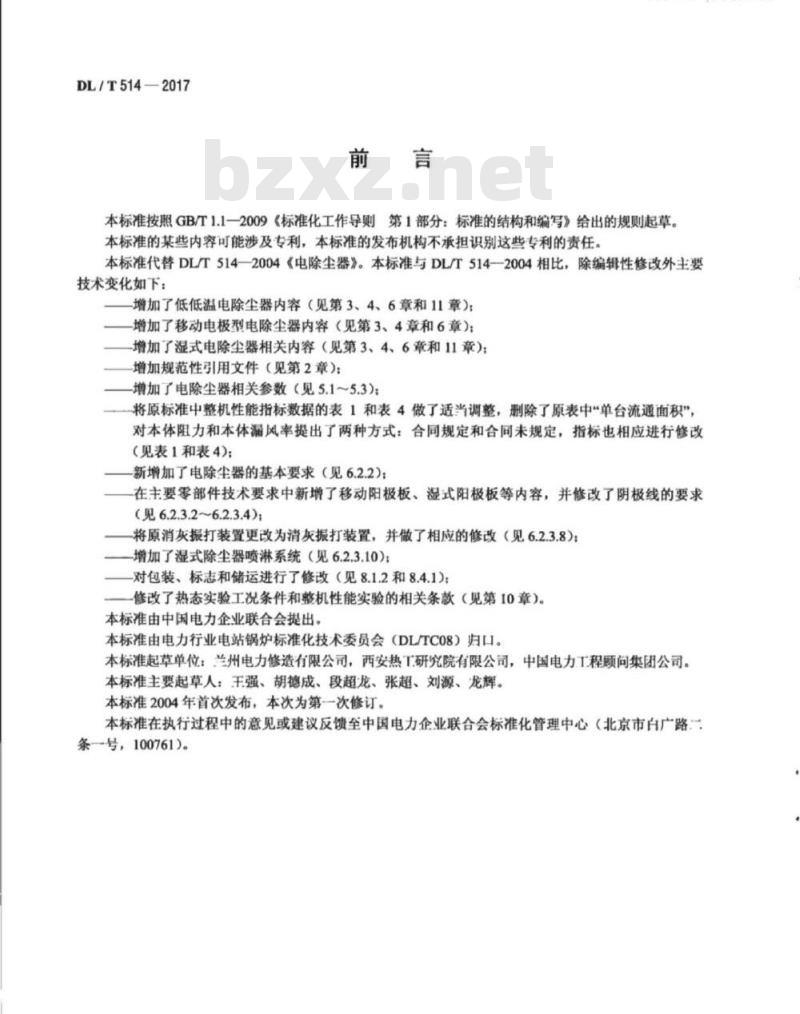

标准介绍:本标准代替DLT5142004《电除尘器》。本标准与DLT514-2004相比,除编辑性修改外主要
技术变化如下:
增加了低低温电除尘器内容(见第3、4、6章和11章);
增加了移动电极型电除尘器内容(见第3、4章和6章);
增加了湿式电除尘器相关内容(见第3、4、6章和11章);
增加规范性引用文件(见第2章):
增加了电除尘器相关参数(见5.1~5.3);
将原标准中整机性能指标数据的表1和表4做了适当调整,删除了原表中“单台流通面积”.
对本体阻力和本体漏风率提出了两种方式:合同规定和合同未规定,指标也相应进行修改(见表1和表4);
新增加了电除尘器的基本要求(见6.2.2)
在主要零部件技术要求中新增了移动阳极板、湿式阳极板等内容,并修改了阴极线的要求(见6.2.3.2~6.2.3.4);
将原消灰振打装置更改为清灰振打装置,并做了相应的修改(见6.2.3.8):
增加了湿式除尘器喷淋系统(见6.2.3.10)
对包装、标志和储运进行了修改(见8.1.2和8.4.1);
修改了热态实验工况条件和整机性能实验的相关条款(见第10章)。
本标准规定了电除尘器的设计、制造、安装、调试和验收方法。
本标准主要适用于锅炉的烟气除尘。
6.2机械本体部分
6.2.1通则
62.1.1制造电除尘器的材料及紧固件应符合国家标准或行业标准的有关规定。
62.12图样上机械加工或非机械加工表面非配合的线性尺寸未注公差的极限偏差应从GBT180420的表1和表2中选取,图样上形状和位置未注公差值应按GBT11841996的表1~表4中选取。62.1.3钢结构件所有的焊缝应符合DLT678的规定。
62.2基本要求
62.2.1电除尘器安装后,其上的人孔、仪表、阀门,凡是有人操作的地方均应设置固定平台,楼梯。
62..2电除尘器安装完成后,根据外界环境温度和烟气温度对壳体敷设保温层,保温应符合GBT
4272的规定
62.2.3所有人孔及检修门,均采用连锁安全控制。
62..4采用双层人孔门结构,对于低温电除尘器,人孔门的内门和人孔门周边2m范围内采用耐腐蚀材质。
62.2.5湿式电除尘器基本要求如下:
a)壳体内部均采取防腐措施。
b)喷淋管路系统设置滤水器,喷嘴便于检查和更换。
c)包含热风吹扫系统,防止烟气外流及绝缘子结露。
d)为保证烟气湿度为饱和状态,可在除尘器入口增设增湿调质系统。
62.2.6移动电极型电除尘器基本要求为移动阳极及清灰系统的驱动装置宜采用变频电动机驱动。
标准名称:电除尘器
英文名称:Electrostatic precipitator
标准格式:PDF
发布时间:2017-11-15
实施时间:2018-03-01
准大小:7.59M
标准介绍:本标准代替DLT5142004《电除尘器》。本标准与DLT514-2004相比,除编辑性修改外主要
技术变化如下:
增加了低低温电除尘器内容(见第3、4、6章和11章);
增加了移动电极型电除尘器内容(见第3、4章和6章);
增加了湿式电除尘器相关内容(见第3、4、6章和11章);
增加规范性引用文件(见第2章):
增加了电除尘器相关参数(见5.1~5.3);
将原标准中整机性能指标数据的表1和表4做了适当调整,删除了原表中“单台流通面积”.
对本体阻力和本体漏风率提出了两种方式:合同规定和合同未规定,指标也相应进行修改(见表1和表4);
新增加了电除尘器的基本要求(见6.2.2)
在主要零部件技术要求中新增了移动阳极板、湿式阳极板等内容,并修改了阴极线的要求(见6.2.3.2~6.2.3.4);
将原消灰振打装置更改为清灰振打装置,并做了相应的修改(见6.2.3.8):
增加了湿式除尘器喷淋系统(见6.2.3.10)
对包装、标志和储运进行了修改(见8.1.2和8.4.1);
修改了热态实验工况条件和整机性能实验的相关条款(见第10章)。
本标准规定了电除尘器的设计、制造、安装、调试和验收方法。
本标准主要适用于锅炉的烟气除尘。
6.2机械本体部分
6.2.1通则
62.1.1制造电除尘器的材料及紧固件应符合国家标准或行业标准的有关规定。
62.12图样上机械加工或非机械加工表面非配合的线性尺寸未注公差的极限偏差应从GBT180420的表1和表2中选取,图样上形状和位置未注公差值应按GBT11841996的表1~表4中选取。62.1.3钢结构件所有的焊缝应符合DLT678的规定。
62.2基本要求
62.2.1电除尘器安装后,其上的人孔、仪表、阀门,凡是有人操作的地方均应设置固定平台,楼梯。
62..2电除尘器安装完成后,根据外界环境温度和烟气温度对壳体敷设保温层,保温应符合GBT
4272的规定
62.2.3所有人孔及检修门,均采用连锁安全控制。
62..4采用双层人孔门结构,对于低温电除尘器,人孔门的内门和人孔门周边2m范围内采用耐腐蚀材质。
62.2.5湿式电除尘器基本要求如下:
a)壳体内部均采取防腐措施。
b)喷淋管路系统设置滤水器,喷嘴便于检查和更换。
c)包含热风吹扫系统,防止烟气外流及绝缘子结露。
d)为保证烟气湿度为饱和状态,可在除尘器入口增设增湿调质系统。
62.2.6移动电极型电除尘器基本要求为移动阳极及清灰系统的驱动装置宜采用变频电动机驱动。
