- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 航空工业行业标准(HB) >>

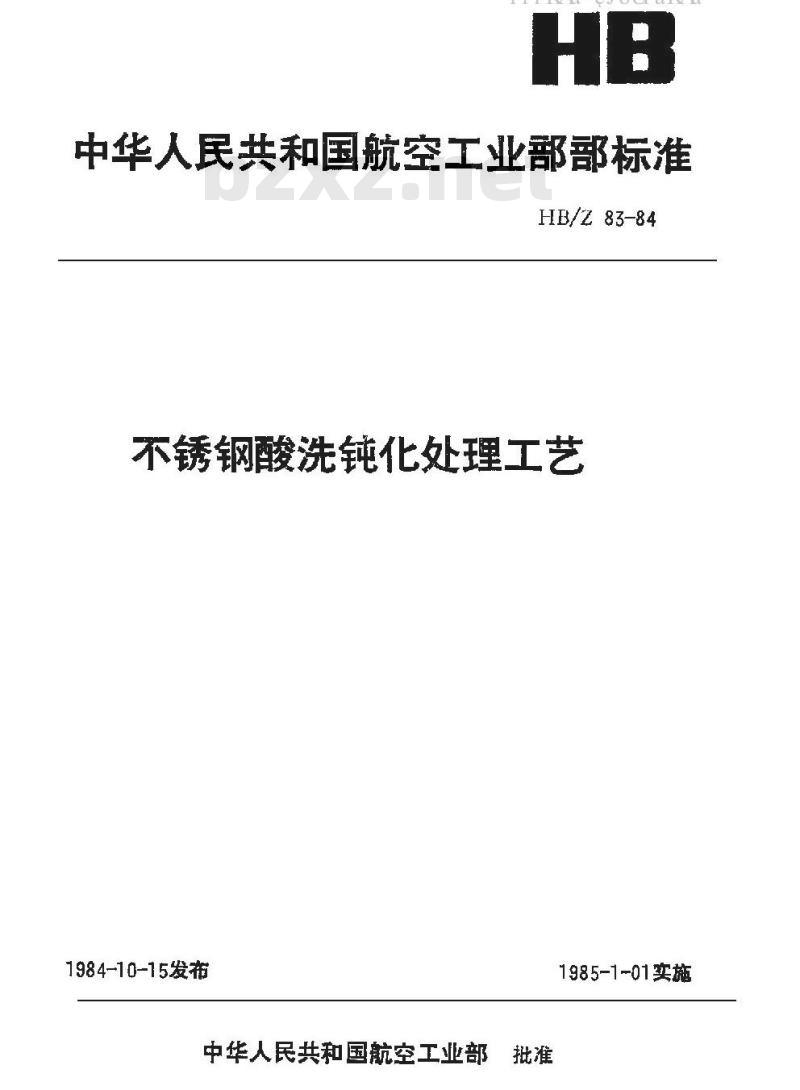

- HB/Z 83-84 不锈钢酸洗钝化处理工艺
【HB航空工业标准】 钢酸洗钝化处理工艺
本网站 发布时间:
2023-05-31 09:44:02
- HB/Z 83-84 不
- 现行
标准号:
HB/Z 83-84 不
标准名称:
钢酸洗钝化处理工艺
标准类别:
航空工业行业标准(HB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
标准号:HB/Z 83-84
标准名称:不锈钢酸洗钝化处理工艺
标准格式:PDF
发布时间:1984-10-15
实施时间:1985-01-01
标准大小:243K

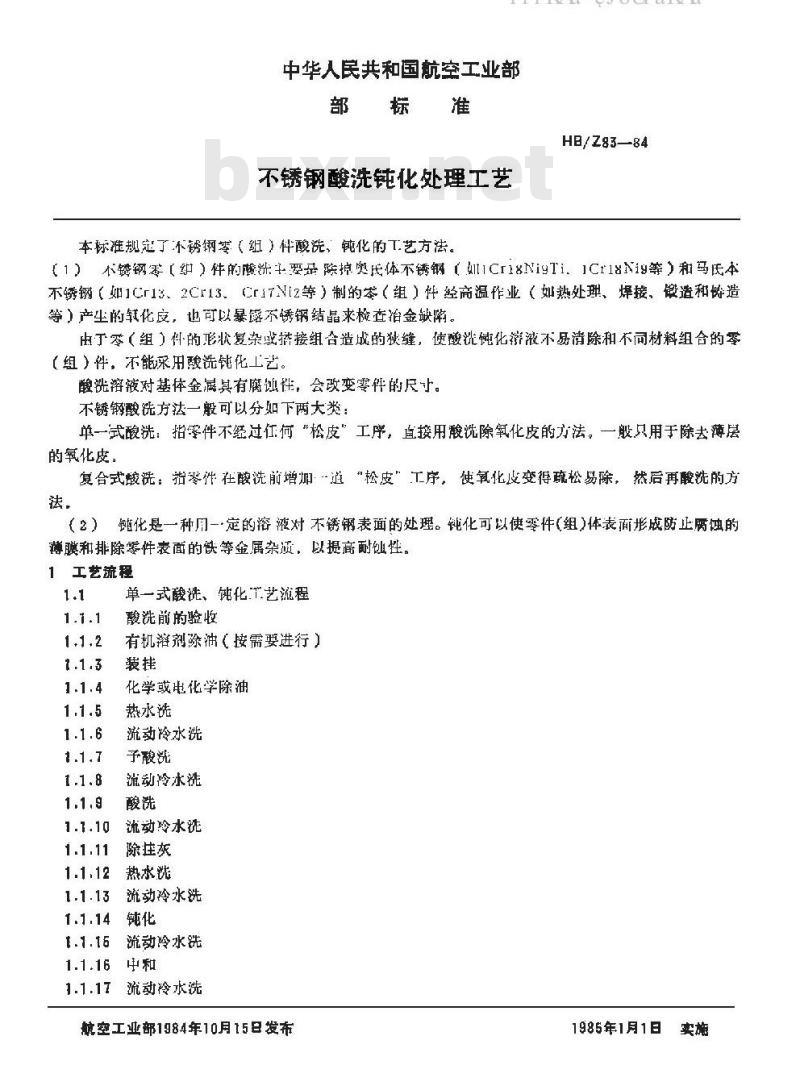

标准介绍:本标准规定了不锈钢零(组)件酸洗,钝化的工艺方法。
(1)不锈钢零〔组)件的酸洗士要是除掉奥氏体不锈钢和马氏本不锈钢制的零(组)件经高温作业(如热处理、焊接、镦造和铸造等)产生的氧化皮,也可以暴露不锈钢结晶来检查冶金缺陷。
由零(组)件的形状复杂成接组合造成的狄缝,使酸洗钠化溶液不易清除和不同材料组合的零(组)件,不能采用酸洗钝化工。
酸洗溶液对基体金属具有腐蚀性,会改变零件的尺寸。
不锈钢酸洗方法一般可以分如下两大类:
单一式酸冼:指零件不经过仁何“松皮”工序,直接用酸洗除氧化皮的方法。一般只用于除去薄层的氧化皮。
复合式酸洗:指零件在酸洗前增加一道“松皮”工序,使氧化皮变得瓏松易除,然后再酸洗的法。
标准名称:不锈钢酸洗钝化处理工艺
标准格式:PDF
发布时间:1984-10-15
实施时间:1985-01-01
标准大小:243K
标准介绍:本标准规定了不锈钢零(组)件酸洗,钝化的工艺方法。
(1)不锈钢零〔组)件的酸洗士要是除掉奥氏体不锈钢和马氏本不锈钢制的零(组)件经高温作业(如热处理、焊接、镦造和铸造等)产生的氧化皮,也可以暴露不锈钢结晶来检查冶金缺陷。
由零(组)件的形状复杂成接组合造成的狄缝,使酸洗钠化溶液不易清除和不同材料组合的零(组)件,不能采用酸洗钝化工。
酸洗溶液对基体金属具有腐蚀性,会改变零件的尺寸。
不锈钢酸洗方法一般可以分如下两大类:
单一式酸冼:指零件不经过仁何“松皮”工序,直接用酸洗除氧化皮的方法。一般只用于除去薄层的氧化皮。
复合式酸洗:指零件在酸洗前增加一道“松皮”工序,使氧化皮变得瓏松易除,然后再酸洗的法。
- 推荐标准
- HB航空工业标准标准计划
- HB4-87-1983 两个卡箍的导管柔性连接
- HB/Z 164-1990 高温合金钨极氩弧焊工艺
- HB6579-1992 扁圆头铆钉(LY1)
- HB/Z122-1987 O形橡胶密封圈老化油中尺寸变化规律
- HB5297.7-2001 钛合金化学分析方法 二苯基碳酰二肼分光光度法测定铬含量
- HB/Z5109-78 钝化溶液分析方法
- HB5196-1982 镍镉扩散镀层质量检验
- HB6987-1994 175°C D型矩形端子
- HB5404-1988 自熄性软质聚氨酯泡沫塑料
- HB1908-75 立轴式分度台 Φ250
- HB8161-2002 橡胶槽形垫片(8161)
- HB6186-1989 机载雷达罩通用规范
- HB6731.10-1993 铝合金原子吸收光谱分析法 钒含量的测定
- HB6416-1990 带保险孔的MJ螺纹普通六角薄螺母
- HB7739-2004 航空金属制件失效分析程序与要求
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:[email protected]
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
