- GB/T 14691-1993 技术制图 字体
【GB国家标准】 技术制图 字体
本网站 发布时间:
2023-05-03 14:48:13
- GB/T 14691-1993
- 现行
标准号:
GB/T 14691-1993
标准名称:
技术制图 字体
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf
标准简介/下载
点击下载
标准简介:
标准号:GB/T 14691-1993
标准名称:技术制图 字体
英文名称:Technical Drawings Lettering
标准格式:PDF
发布时间:1993-11-09
实施时间:1994-07-01
标准大小:1.02M

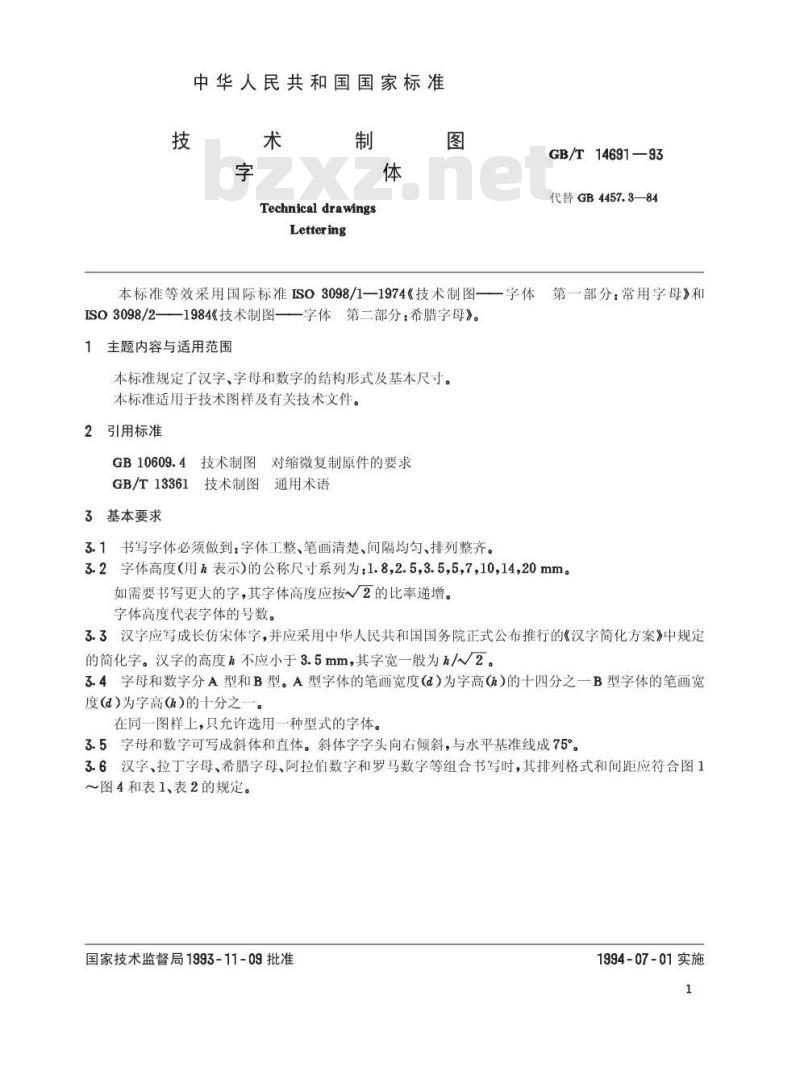

标准介绍:本标准等效采用国际标准Io3088/1-1974《技术制图一字体第一部分:常用字母》和
Iso3098/2——1984《技术制图——一字体第二部分:希腊字母》。
1主题内容与适用范围
本标准规定了汉字、字母和数字的结构形式及基本尺寸。
本标准适用于技术图样及有关技术文件。
2引用标准
GB10609.4技术制图对缩微复制原件的要求
GB/T13361技术制图通用术语
3基本要求
31书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
32字体高度(用h表示)的公称尺寸系列为:1.8,2.5,3.5,5,7,10,14,20mm。
如需要书写更大的字,其字体高度应按√2的比率递增
字体高度代表字体的号数

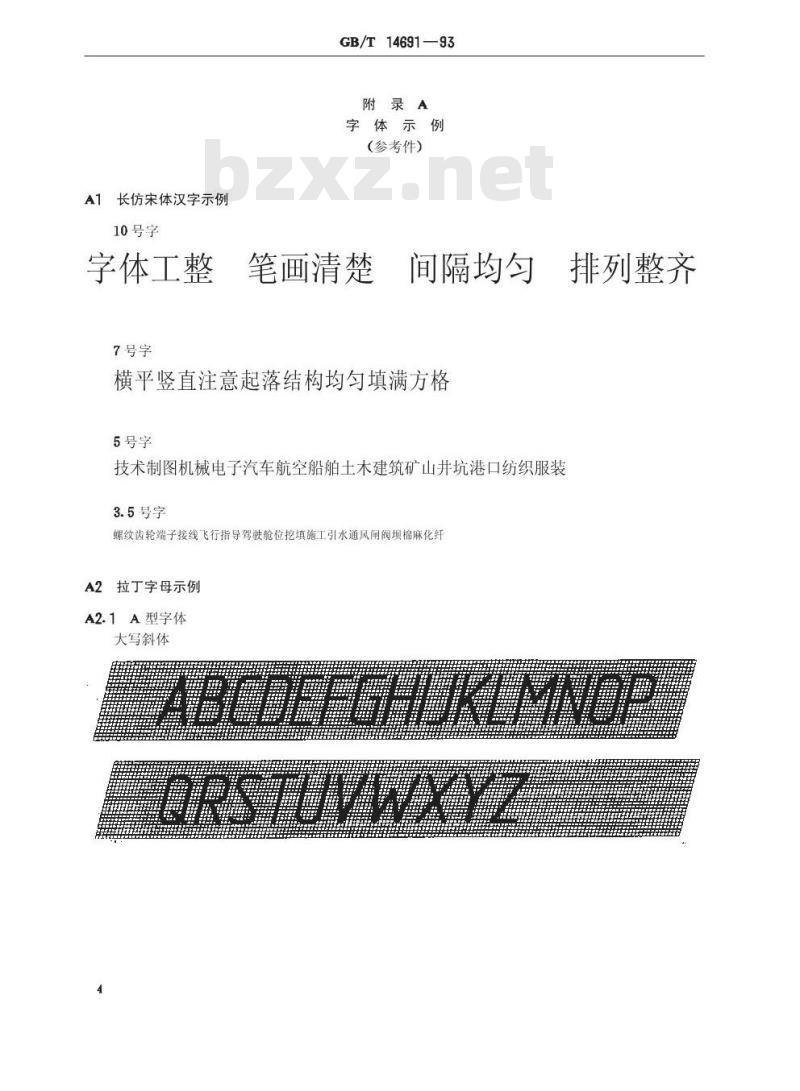

33汉字应写成长仿宋体字,并应采用中华人民共和国国务院正式公布推行的《汉字简化方案》中规定的简化字。汉字的高度h不应小于35mm,其字宽一般为h/y/2。

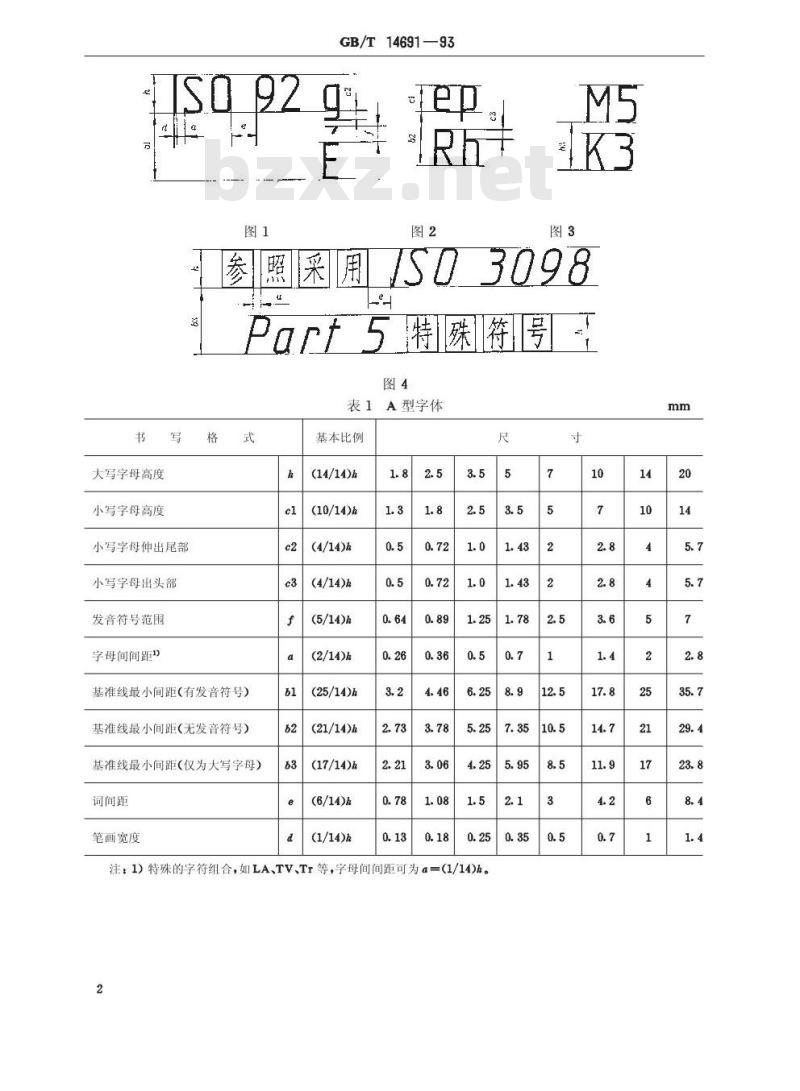

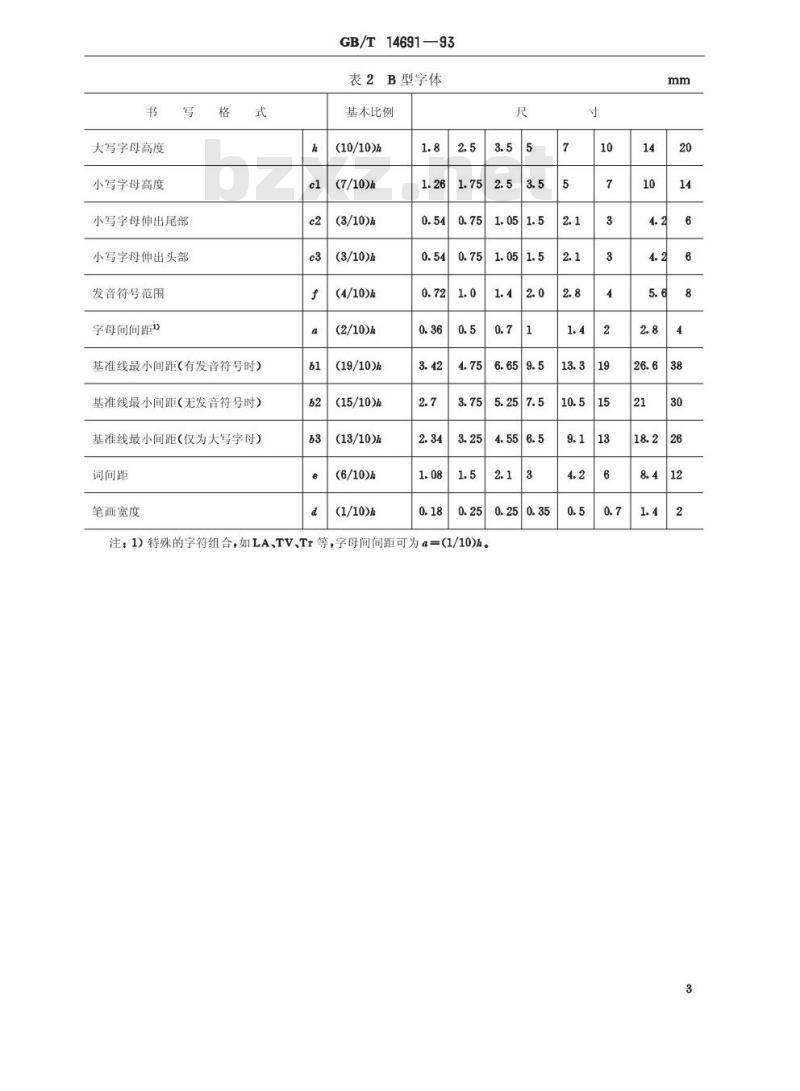

34字母和数字分A型和B型。A型字体的笔画宽度()为字高()的十四分之一B型字体的笔画宽
度()为字高()的十分之
在同一图样上,只允许选用一种型式的字体。

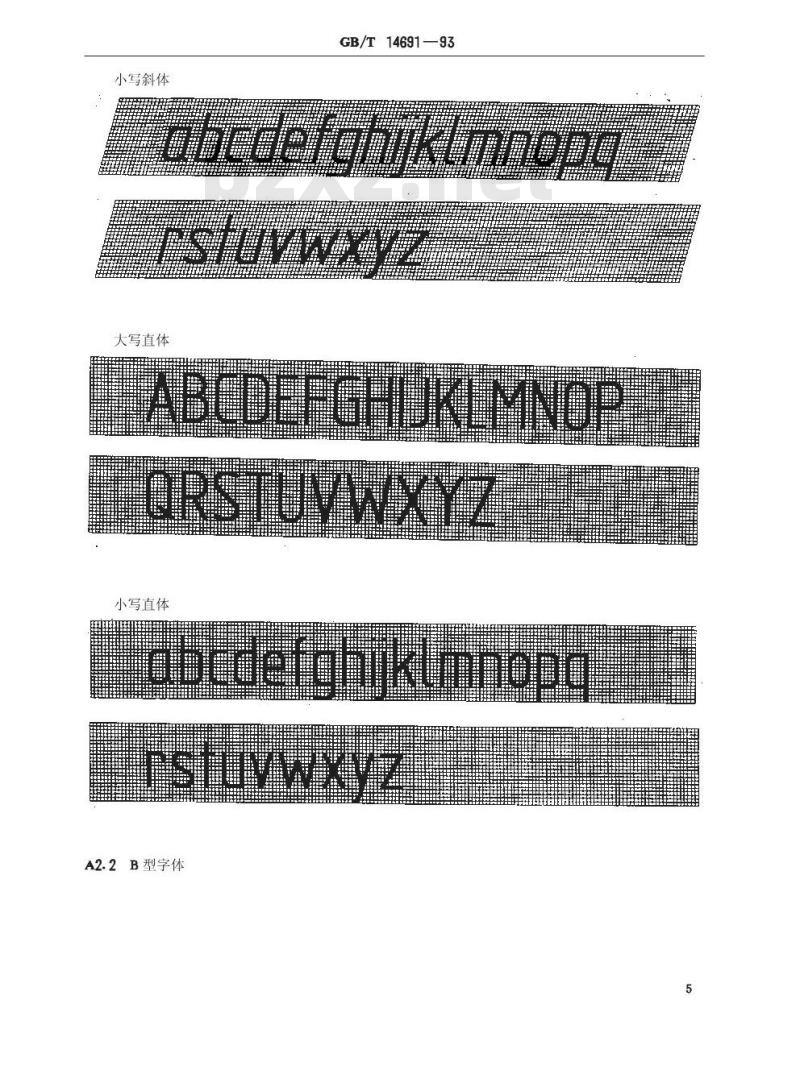

5字母和数字可写成斜体和直体。斜体字字头向右倾斜,与水平基准线成75°
