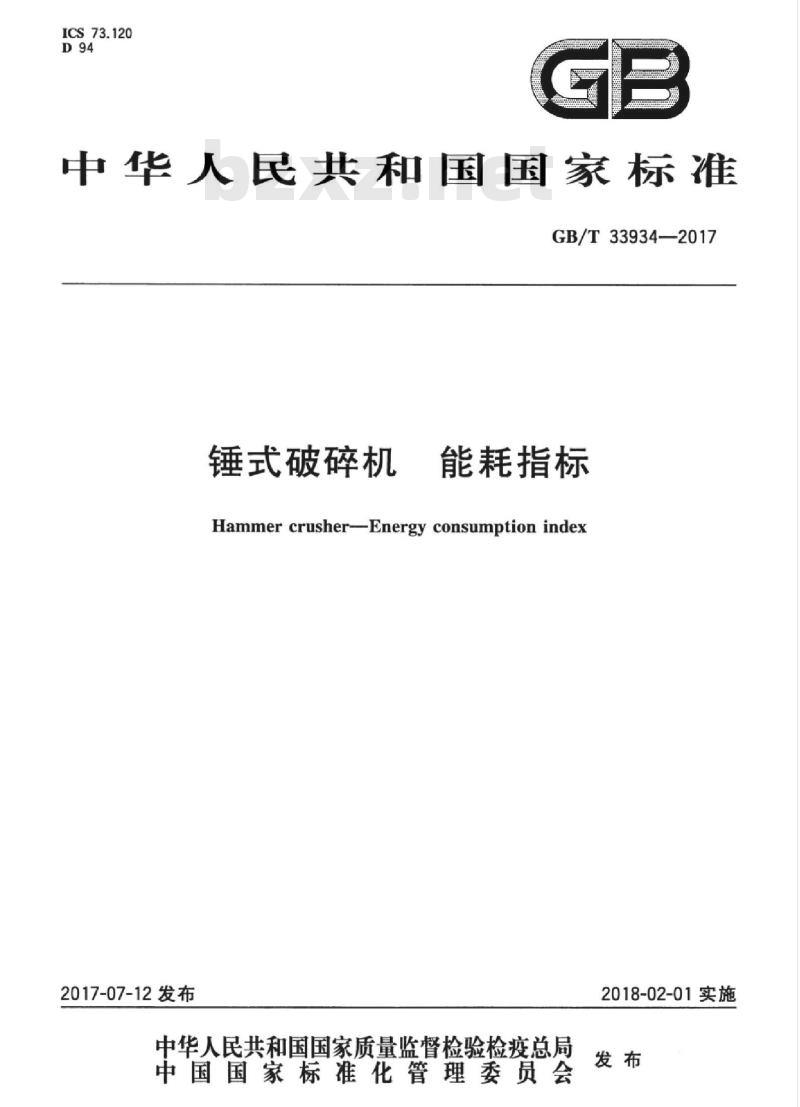

ICS73.120
中华人民共和国国家标准
GB/T33934—2017
锤式破碎机
能耗指标
Hammer crusher-Energy consumption index2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-02-01实施

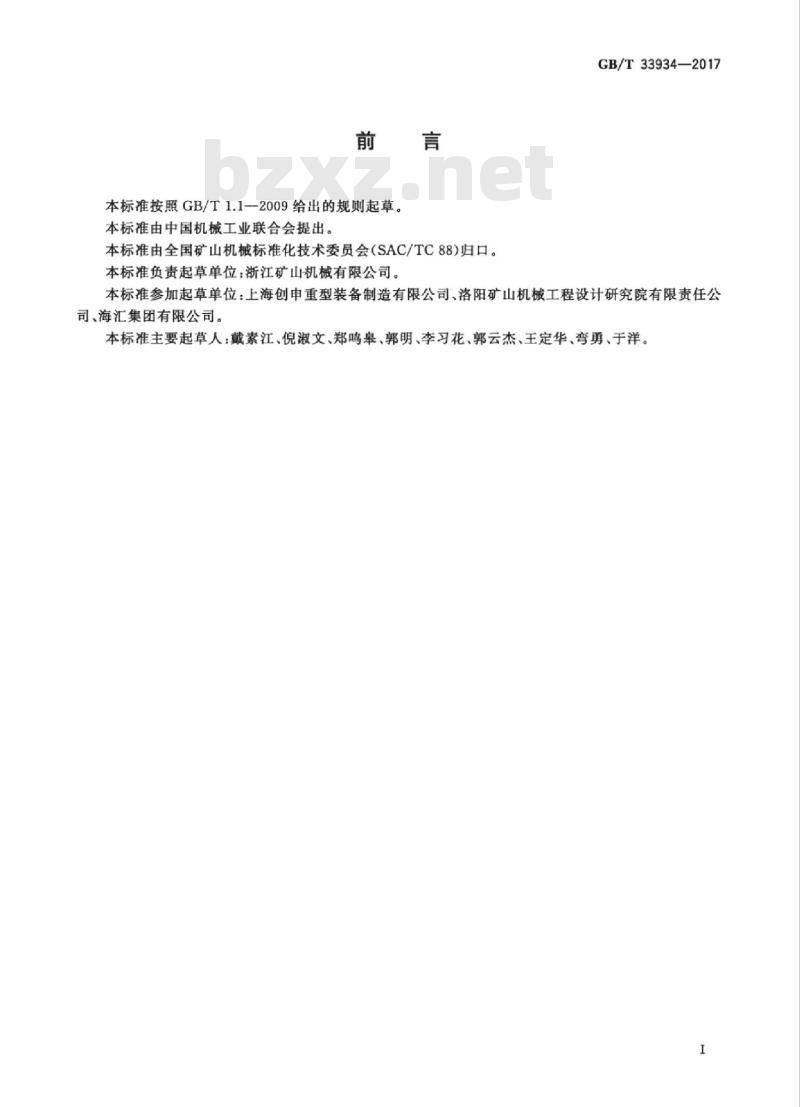

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。本标准负责起草单位：浙江矿山机械有限公司。GB/T33934—2017
本标准参加起草单位：上海创申重型装备制造有限公司、洛阳矿山机械工程设计研究院有限责任公司、海汇集团有限公司。
本标准主要起草人：戴素江、倪淑文、郑鸣皋、郭明、李习花、郭云杰、王定华、弯勇、于洋。I
Hii KAoNhi KAca
HiiKAoNhiKAca

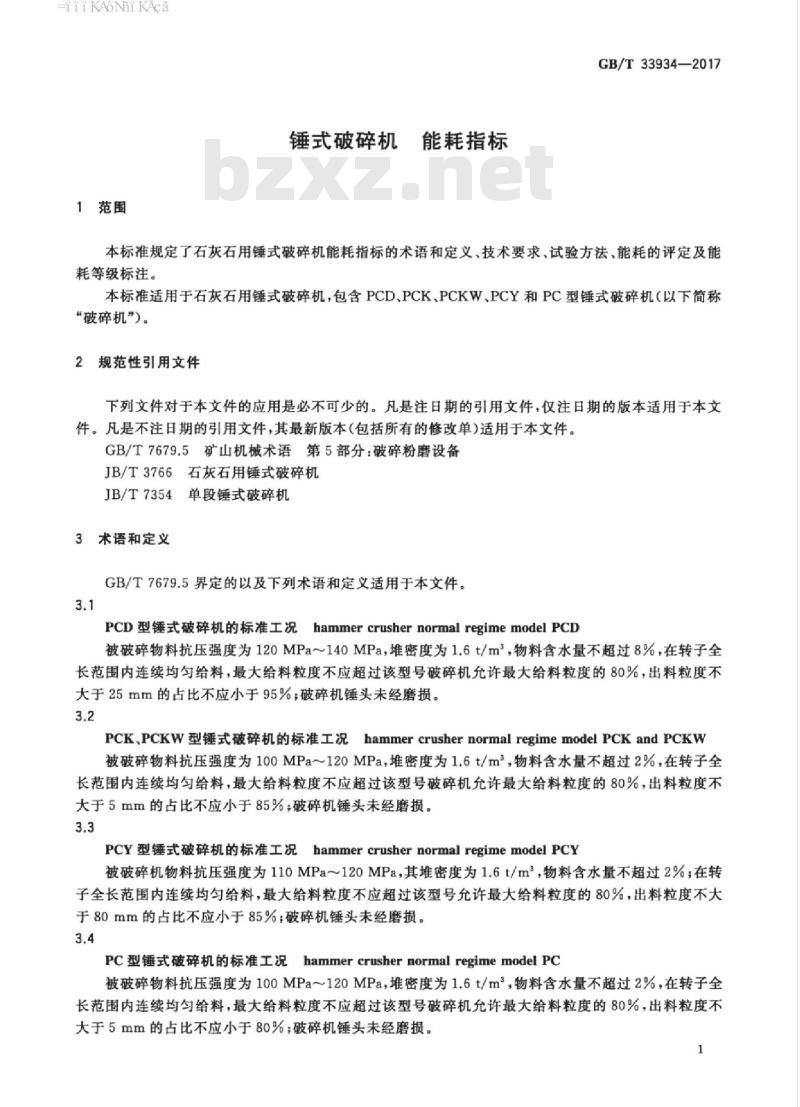

1范围
锤式破碎机
能耗指标
GB/T33934—2017
本标准规定了石灰石用锤式破碎机能耗指标的术语和定义、技术要求、试验方法、能耗的评定及能耗等级标注。
本标准适用于石灰石用锤式破碎机，包含PCD、PCK，PCKW、PCY和PC型锤式破碎机（以下简称“破碎机”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7679.5矿山机械术语第5部分：破碎粉磨设备JB/T3766石灰石用锤式破碎机
JB/T7354单段锤式破碎机
3术语和定义
GB/T7679.5界定的以及下列术语和定义适用于本文件。3.1
PCD型锤式破碎机的标准工况hammercrushernormalregimemodelPCD被破碎物料抗压强度为120MPa~140MPa，堆密度为1.6t/m，物料含水量不超过8%，在转子全长范围内连续均匀给料，最大给料粒度不应超过该型号破碎机允许最大给料粒度的80%，出料粒度不大于25mm的占比不应小于95%；破碎机锤头未经磨损。3.2
PCK，PCKW型锤式破碎机的标准工况hammercrushernormalregimemodelPCKandPCKW被破碎物料抗压强度为100MPa～120MPa，堆密度为1.6t/m，物料含水量不超过2%，在转子全长范围内连续均匀给料，最大给料粒度不应超过该型号破碎机允许最大给料粒度的80%，出料粒度不大于5mm的占比不应小于85%，破碎机锤头未经磨损。3.3
PCY型锤式破碎机的标准工况hammercrushernormalregimemodelPCY被破碎机物料抗压强度为110MPa~120MPa，其堆密度为1.6t/m，物料含水量不超过2%；在转子全长范围内连续均匀给料，最大给料粒度不应超过该型号允许最大给料粒度的80%，出料粒度不大于80mm的占比不应小于85%；破碎机锤头未经磨损。3.4
PC型锤式破碎机的标准工况hammercrushernormalregimemodelPC被破碎物料抗压强度为100MPa～120MPa，堆密度为1.6t/m，物料含水量不超过2%，在转子全长范围内连续均匀给料，最大给料粒度不应超过该型号破碎机允许最大给料粒度的80%，出料粒度不大于5mm的占比不应小于80%：破碎机锤头未经磨损。1
iiKAoNniKAca
GB/T33934—2017
能耗指标energyconsumptionindex在规定的标准工况条件下，破碎机实测平均功率与处理能力的比值。注：单位为kW·h/t。
节能评价值evaluating value of energy conservation在本标准规定标准工况的测试条件下，达到节能产品要求的能耗指标值。技术要求
破碎机的设计、制造和质量应符合JB/T3766、JB/T7354的规定。4.1
破碎机在寿命期内，在保障安全与使用性能的前提下，应通过设计降低能源消耗。PCD型锤式破碎机各等级的能耗指标值不应超过表1的规定。4.3
表1PCD型锤式破碎机
破碎机型号下载标准就来标准下载网
PCD-1809.PCD-1812.
PCD-2014PCD-2017
PCD-2519.PCD-2522PCD-2523
PCD-2724,PCD-3028
注1：电动机功率为实测平均功率。1级
能耗指标/(kW·h/t)）
注2：能耗指标等级分为1级、2级，3级。3级为基本级，2级为节能评价值，1级要求最高。4.4PCK、PCKW型锤式破碎机各等级的能耗指标值不应超过表2的规定。表2PCK、PCKW型锤式破碎机
破碎机型号
PCK-0606.PCK-0808.PCK-1010
PCKW-0908.PCKW-1012.PCKW-1214PCKW-1414.PCKW-1416.
PCKW-1618.PCKW-1825
PCKW-2028
注1：电动机功率为实测平均功率。1级
能耗指标/（kW·h/t)
注2：能耗指标等级分为1级、2级、3级。3级为基本级，2级为节能评价值，1级要求最高。4.5PCY型锤式破碎机各等级的能耗指标值不应超过表2的规定。2
iiKAoNniKAca
破碎机型号
PCY-2018,PCY-2020
PCY-2022.PCY-2030,PCY-2225
注1：电动机功率为实测平均功率。表3PCY型锤式破碎机
能耗指标/(kW·h/t)
注2：能耗指标等级分为1级、2级，3级。3级为基本级，2级为节能评价值，1级要求最高。4.6PC型锤式破碎机各等级的能耗指标值不应超过表2的规定。表4PC型锤式破碎机
破碎机型号
PC-0404、PC-0604、
PC-0806,PC-0808.PC-1010
PC-1212,PC-1412,PC-1414
PC-1616,PC-1818
注1：电动机功率为实测平均功率1级
能耗指标/(kw·h/t)
GB/T33934—2017
注2：能耗指标等级分为1级、2级、3级。3级为基本级，2级为节能评价值，1级要求最高。5试验方法
5.1破碎机处理能力、实测功率的试验应在标准工况下进行，参见附录A。5.2
破碎机能耗指标的计算，参见附录A。6
能耗的评定
1PCD型锤式破碎机能耗指标达到表1中3级为合格品，达到2级以上（含2级）为节能产品。6.1
6.2PCK，PCKW型锤式破碎机能耗指标达到表1中3级为合格品，达到2级以上（含2级）为节能产品。
6.3PCY型锤式破碎机能耗指标达到表1中3级为合格品，达到2级以上（含2级）为节能产品。6.4PC型锤式破碎机能耗指标达到表1中3级为合格品，达到2级以上（含2级）为节能产品。能耗等级标注
制造商宜根据本标准的规定和测试结果，确定破碎机的能耗等级。7.2制造商宜在其产品说明书中注明破碎机的能耗等级。3
HiKAoNniKAca
GB/T33934—2017
A.1试验条件
A.1.1试验环境
附录A
（资料性附录）
破碎机能耗试验方法
试验应在环境温度为20℃士5℃、相对湿度为45%～75%、海拔高度为1000m以下的场所进行。A.1.2试验仪器
电压表、电流表的精度等级应为1.5级，响应时间不大于4s；功率表的精度等级应为1.5级，响应时间不大于4s；电子秤的精度为100g。A.2
2试验方法
A.2.1破碎机能耗试验应在标准工况下进行。分为短时功率测试法和平均功率法两种。A.2.2短时功率测试法：
a）本试验方法仅适用于所选功率稳定的情况，如果在5min内所测量功率变化小于5%，则认为功率已稳定，在此情况下，可直接读取仪器显示的功率值；b)
将待测破碎机连接到测量仪上，并选择测量模式，开动机器并给料，经过至少5mi，待功率达到稳定值，并变化不超过5%时，读取测量仪器的功率消耗（可从观察到的最大功率值得到）；c)
破碎机的能耗指标按式（A.1）计算：N
式中：
E—一能耗指标，单位为千瓦小时每吨（kW·h/t)；N-—破碎机实测最大功率值，单位为千瓦(kW)；Q
破碎机的处理能力，单位为吨每小时（t/h）。A.2.3平均功率法：
a）本试验方法适用于测量功率不稳定的情况，然而，本方法也适用于所有功率稳定的情况，本方法以用户选定时间段内平均功率读数为计算依据；将待测破碎机连接到测量仪上，并选择测量模式，开动机器并给料，在选定时间段内，一般以b)
10min为宜，每隔1min，记录每分钟末的数值N，共10次；平均功率按式（A.2)计算：
式中：
N_N.+N.++No
-10min内的平均功率，单位为千瓦（kW)；N1,N，,Nio——每分钟末的瞬时功率值，单位为千瓦（kW)。d)
破碎机的能耗指标按式（A.3）计算：4
.（A.2)
iiKAoNiKAca
式中：
能耗指标，单位为千瓦小时每吨（kW·h/t）；N
-—10min内实测平均功率值，单位为千瓦（kW）：Q
破碎机的处理能力，单位为吨每小时（t/h）。GB/T33934—2017
...CA.3)
