- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB∕T 32930-2016 微晶硬质合金棒材
标准号:
GB∕T 32930-2016
标准名称:
微晶硬质合金棒材
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:

部分标准内容:

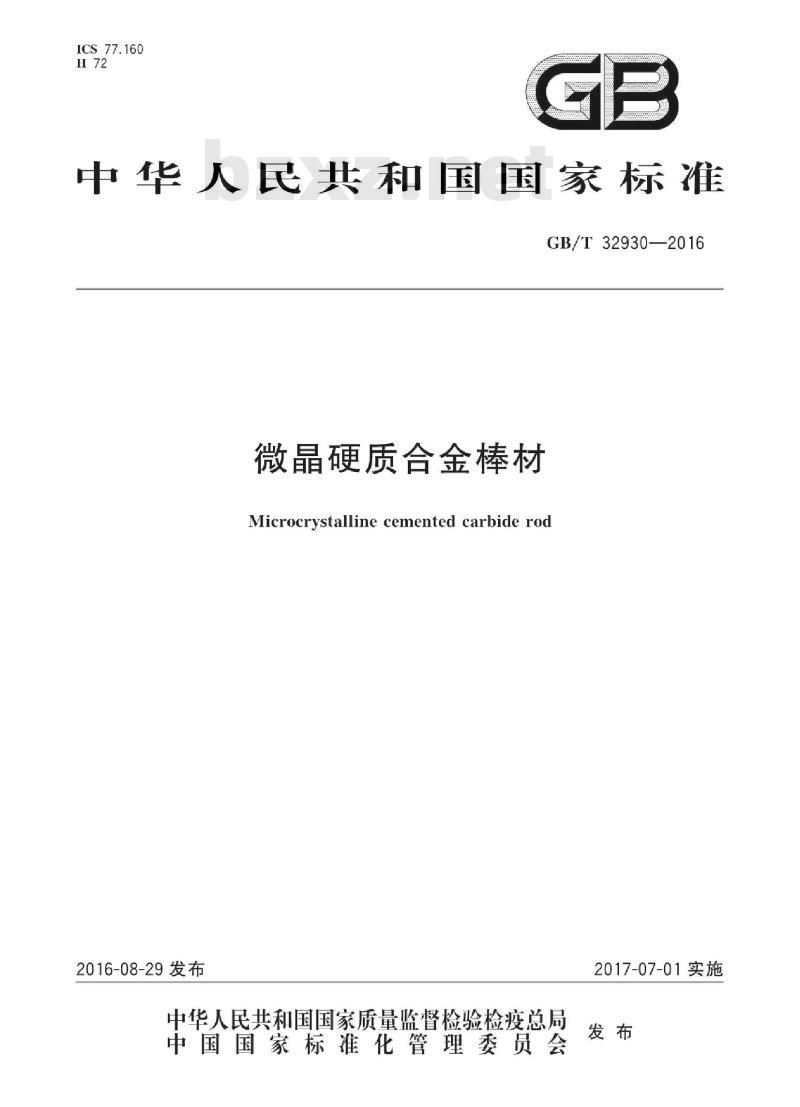

ICS77.160
中华人民共和国国家标准
GB/T32930—2016
微晶硬质合金棒材
Microcrystalline cemented carbide rod2016-08-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-07-01实施

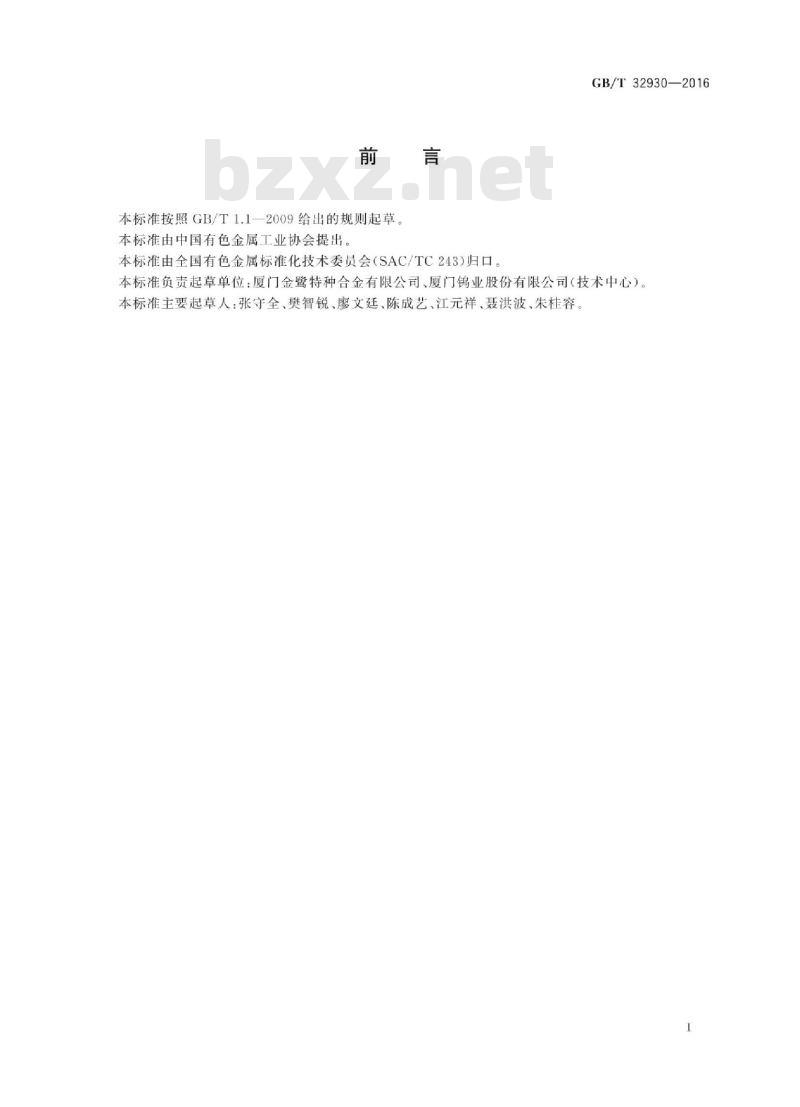

本标准按照GB/T1.1一2009给出的规则起草本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。GB/T32930—2016
本标准负责起草单位:厦门金鹭特种合金有限公司、厦门钨业股份有限公司(技术中心)。本标准主要起草人:张守全、樊智锐、廖文廷、陈成艺、江元祥、聂洪波、朱桂容1范围

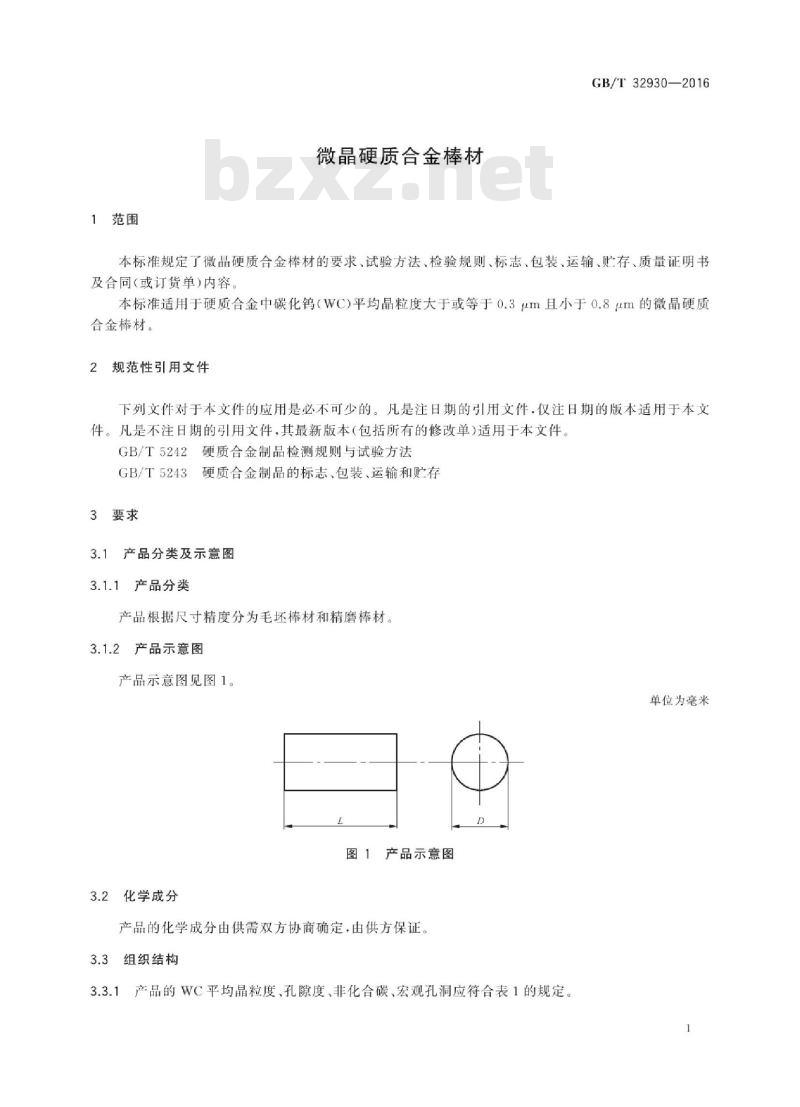

微晶硬质合金棒材
GB/T32930—2016
本标准规定了微晶硬质合金棒材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同(或订货单)内容
本标准适用于硬质合金中碳化钨(WC)平均晶粒度大于或等于0.3um且小于0.8um的微晶硬质合金棒材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T5242硬质合金制品检测规则与试验方法硬质合金制品的标志、包装、运输和贮存GB/T5243
3.1产品分类及示意图
3.1.1产品分类
产品根据尺寸精度分为毛坏棒材和精磨棒材。3.1.2产品示意图
产品示意图见图1。
单位为毫米
图1产品示意图
3.2化学成分
产品的化学成分由供需双方协商确定,由供方保证。3.3
组织结构
3.3.1产品的WC平均晶粒度、孔隙度,非化合碳、宏观孔洞应符合表1的规定。1

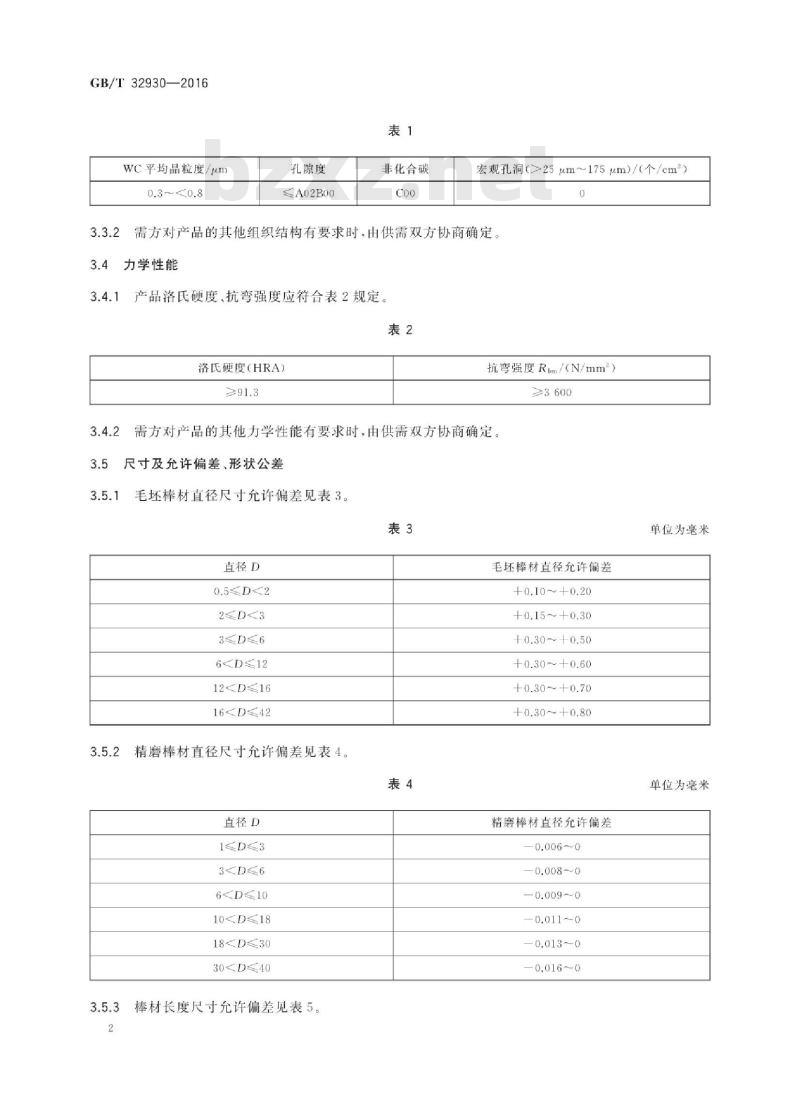

GB/T32930—2016
wC平均晶粒度/um
孔隙度
≤A02B00
非化合碳
宏观孔洞(>25μm~175μm)/(个/cm)0
需方对产品的其他组织结构有要求时,由供需双方协商确定力学性能
产品洛氏硬度、抗弯强度应符合表2规定,表2
洛氏硬度(HRA)
抗弯强度Rm/(N/mm)
≥3600
需方对产品的其他力学性能有要求时,由供需双方协商确定。尺寸及允许偏差、形状公差
毛坏棒材直径尺寸允许偏差见表3。表3
直径D
0.5≤D<2
2≤D3
6D≤12
1216D≤42
精磨棒材直径尺寸允许偏差见表4。表4
直径D
1≤D≤3
3D≤6
6D≤10
10D≤18
18D≤30

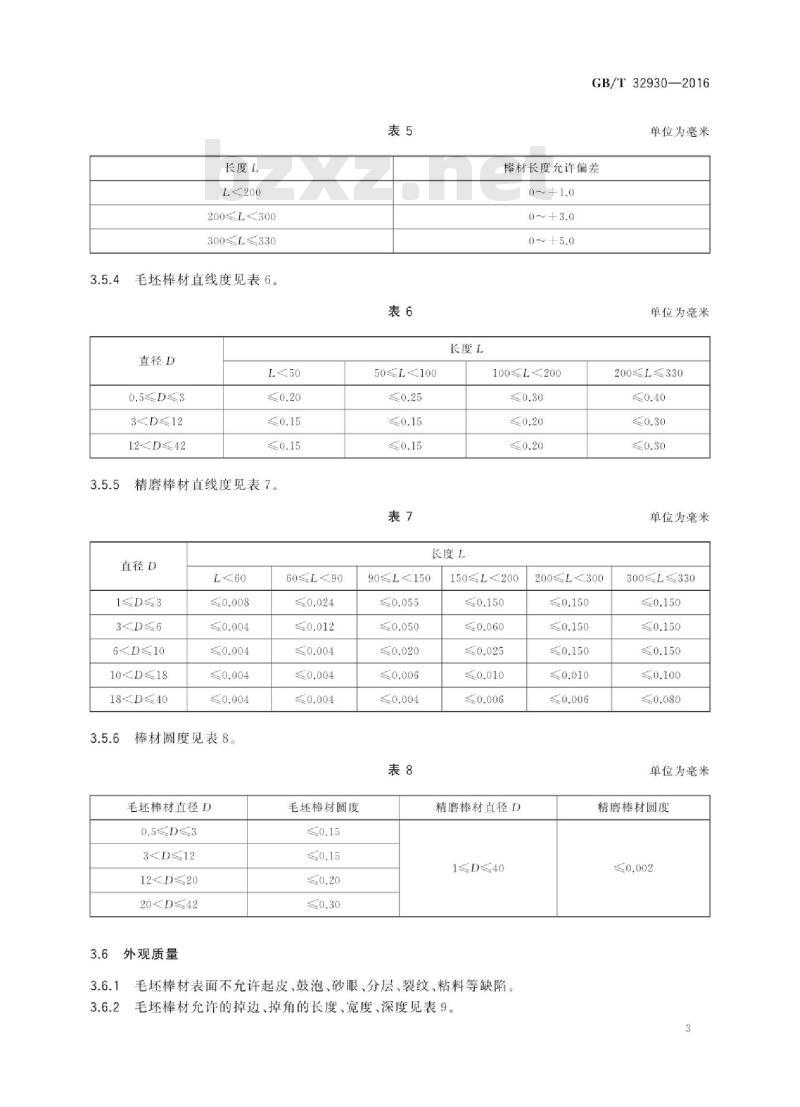

30棒材长度尺寸允许偏差见表5。
毛坏棒材直径允许偏差
+0.10~+0.20
+0.15+0.30
+0.30~+0.50
+0.30~+0.60
+0.30~+0.70
+0.30~+0.80
精磨棒材直径允许偏差
单位为毫米
单位为毫米
长度L
200≤300
300≤L330
毛坏棒材直线度见表6。
直径D
312精磨棒材直线度见表7。
直径D
3www.bzxz.net
61018棒材圆度见表8。
毛坏棒材直径D
0.5≤D≤3
312D≤20
20D≤42
外观质量
毛坏棒材圆度
50≤L100
长度L
长度L
90≤<150
GB/T32930—2016
单位为毫米
棒材长度充许偏差
单位为毫米
100≤L≤200
150≤L200
精磨棒材直径D
毛坏棒材表面不允许起皮、鼓泡、砂眼、分层、裂纹、粘料等缺陷。毛坏棒材允许的掉边、掉角的长度、宽度、深度见表9。200300
200330
单位为毫米
300330
单位为毫米
精磨棒材圆度
GB/T32930—2016
毛坏棒材直径D
掉边,掉角的长度、宽度
掉边、掉角的深度
3.6.3精磨棒材表面不应有缺口,色差、刮痕等缺陷。>10~20
3.6.4精磨棒材表面粗糙度Ra应不大于0.2um或由供需双方协商确定。3.7其他
需方对产品有其他要求,由供需双方协商解决。试验方法
产品的组织结构、力学性能按GB/T5242的规定进行,或由供需双方协商确定。4.1
产品的尺寸及允许偏差、形状公差用相应精度的量具检测4.3
产品的外观质量用目视检查,并用相应精度的量具检测。检验规则
检查和验收
单位为毫米
5.1.1产品应由供方进行检验.保证产品符合本标准及合同(或订货单)的规定,并填写产品质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行检验,如检验结果与本标准及合同(或订货单)不符合时,应在收到产品之日起3个月内向供方提出,由供需双方协商解决。如需仲裁,仲裁取样由供需双方共同在需方进行。
5.2组批
产品应成批提交检验,每批产品应由同一化学成分,同一规格,同一类别的产品组成。5.3检验项目及取样
每批产品的检验项目及取样应符合表10的规定。表10
检验项目
组织结构
力学性能
尺寸及充许偏差、形状公差
外观质量
取样数量
按GB/T5242的规定进行
要求的章条号
试验方法的章条节号
5.4检验结果判定
GB/T32930—2016
5.4.1产品的组织结构、力学性能检验结果不合格时,应加倍取样对不合格项进行重复试验,若仍有一个重复试验结果不合格,判该批产品不合格。5.4.2产品的尺寸、尺寸允许偏差或形状公差检验不合格,判该件不合格产品的外观质量检验不合格,判该件不合格5.4.3
标志、包装、运输、购存和质量证明书标志、包装、运输和贮存
产品的标志、包装、运输和贮存按GB/T5243的规定进行6.2
产品质量证明书
每批产品应提供产品质量证明书,其上注明:a)
供方名称、地址;
产品名称;
产品批号:
产品净重或数量;
各项检验结果和技术监督部门印记;检验日期。
合同(或订货单)内容
合同(或订货单)应包括下列内容:产品名称;
技术要求;
产品净重或数量;
本标准编号:
其他。
GB/T32930-2016
中华人民共
国家标准
微晶硬质合金棒材
GB/T32930—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址:spc.org.cn
服务热线:400-168-0010
2016年10月第一版
书号:1550661-54382
版权专有
侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T32930—2016
微晶硬质合金棒材
Microcrystalline cemented carbide rod2016-08-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2017-07-01实施
本标准按照GB/T1.1一2009给出的规则起草本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会(SAC/TC243)归口。GB/T32930—2016
本标准负责起草单位:厦门金鹭特种合金有限公司、厦门钨业股份有限公司(技术中心)。本标准主要起草人:张守全、樊智锐、廖文廷、陈成艺、江元祥、聂洪波、朱桂容1范围
微晶硬质合金棒材
GB/T32930—2016
本标准规定了微晶硬质合金棒材的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同(或订货单)内容
本标准适用于硬质合金中碳化钨(WC)平均晶粒度大于或等于0.3um且小于0.8um的微晶硬质合金棒材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T5242硬质合金制品检测规则与试验方法硬质合金制品的标志、包装、运输和贮存GB/T5243
3.1产品分类及示意图
3.1.1产品分类
产品根据尺寸精度分为毛坏棒材和精磨棒材。3.1.2产品示意图
产品示意图见图1。
单位为毫米
图1产品示意图
3.2化学成分
产品的化学成分由供需双方协商确定,由供方保证。3.3
组织结构
3.3.1产品的WC平均晶粒度、孔隙度,非化合碳、宏观孔洞应符合表1的规定。1
GB/T32930—2016
wC平均晶粒度/um
孔隙度
≤A02B00
非化合碳
宏观孔洞(>25μm~175μm)/(个/cm)0
需方对产品的其他组织结构有要求时,由供需双方协商确定力学性能
产品洛氏硬度、抗弯强度应符合表2规定,表2
洛氏硬度(HRA)
抗弯强度Rm/(N/mm)
≥3600
需方对产品的其他力学性能有要求时,由供需双方协商确定。尺寸及允许偏差、形状公差
毛坏棒材直径尺寸允许偏差见表3。表3
直径D
0.5≤D<2
2≤D3
6D≤12
12
精磨棒材直径尺寸允许偏差见表4。表4
直径D
1≤D≤3
3D≤6
6D≤10
10D≤18
18D≤30
30
毛坏棒材直径允许偏差
+0.10~+0.20
+0.15+0.30
+0.30~+0.50
+0.30~+0.60
+0.30~+0.70
+0.30~+0.80
精磨棒材直径允许偏差
单位为毫米
单位为毫米
长度L
200≤300
300≤L330
毛坏棒材直线度见表6。
直径D
3
直径D
3
6
毛坏棒材直径D
0.5≤D≤3
3
20D≤42
外观质量
毛坏棒材圆度
50≤L100
长度L
长度L
90≤<150
GB/T32930—2016
单位为毫米
棒材长度充许偏差
单位为毫米
100≤L≤200
150≤L200
精磨棒材直径D
毛坏棒材表面不允许起皮、鼓泡、砂眼、分层、裂纹、粘料等缺陷。毛坏棒材允许的掉边、掉角的长度、宽度、深度见表9。200300
200330
单位为毫米
300330
单位为毫米
精磨棒材圆度
GB/T32930—2016
毛坏棒材直径D
掉边,掉角的长度、宽度
掉边、掉角的深度
3.6.3精磨棒材表面不应有缺口,色差、刮痕等缺陷。>10~20
3.6.4精磨棒材表面粗糙度Ra应不大于0.2um或由供需双方协商确定。3.7其他
需方对产品有其他要求,由供需双方协商解决。试验方法
产品的组织结构、力学性能按GB/T5242的规定进行,或由供需双方协商确定。4.1
产品的尺寸及允许偏差、形状公差用相应精度的量具检测4.3
产品的外观质量用目视检查,并用相应精度的量具检测。检验规则
检查和验收
单位为毫米
5.1.1产品应由供方进行检验.保证产品符合本标准及合同(或订货单)的规定,并填写产品质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行检验,如检验结果与本标准及合同(或订货单)不符合时,应在收到产品之日起3个月内向供方提出,由供需双方协商解决。如需仲裁,仲裁取样由供需双方共同在需方进行。
5.2组批
产品应成批提交检验,每批产品应由同一化学成分,同一规格,同一类别的产品组成。5.3检验项目及取样
每批产品的检验项目及取样应符合表10的规定。表10
检验项目
组织结构
力学性能
尺寸及充许偏差、形状公差
外观质量
取样数量
按GB/T5242的规定进行
要求的章条号
试验方法的章条节号
5.4检验结果判定
GB/T32930—2016
5.4.1产品的组织结构、力学性能检验结果不合格时,应加倍取样对不合格项进行重复试验,若仍有一个重复试验结果不合格,判该批产品不合格。5.4.2产品的尺寸、尺寸允许偏差或形状公差检验不合格,判该件不合格产品的外观质量检验不合格,判该件不合格5.4.3
标志、包装、运输、购存和质量证明书标志、包装、运输和贮存
产品的标志、包装、运输和贮存按GB/T5243的规定进行6.2
产品质量证明书
每批产品应提供产品质量证明书,其上注明:a)
供方名称、地址;
产品名称;
产品批号:
产品净重或数量;
各项检验结果和技术监督部门印记;检验日期。
合同(或订货单)内容
合同(或订货单)应包括下列内容:产品名称;
技术要求;
产品净重或数量;
本标准编号:
其他。
GB/T32930-2016
中华人民共
国家标准
微晶硬质合金棒材
GB/T32930—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址:spc.org.cn
服务热线:400-168-0010
2016年10月第一版
书号:1550661-54382
版权专有
侵权必究
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- 国家标准
- GB/T2828.1-2012 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
- GB/T228.1-2021 金属材料 拉伸试验 第1部分:室温试验方法
- GB/T3836.1-2021 爆炸性环境 第1部分:设备 通用要求
- GB/T13929-2024 水环真空泵和水环压缩机 试验方法
- GB4623-1994 环形预应力混凝土电杆
- GBZ1-2002 工业企业设计卫生标准
- GB/T7251.1-2023 低压成套开关设备和控制设备 第1部分:总则
- GB5226.1-2019 机械电气安全 机械电气设备 第1部分:通用技术条件
- GB50736-2012 民用建筑供暖通风与空气调节设计规范
- GB/T17626.2-2018 电磁兼容 试验和测量技术 静电放电抗扰度试验
- GB9053-2013 稳定轻烃
- GB/T3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱
- GB50501-2007 水利工程工程量清单计价规范
- GB6220-2009 呼吸防护 长管呼吸器
- GB/T12459-2017 钢制对焊管件类型与参数
- 行业新闻
- 解析Hyperliquid创办人Jeff Yan:哈佛学霸用10人团队建起加密帝国
- SEC专员表示XRP ETF审核延迟是程序性问题,而非拒绝
- SPX创出新高,CULT、OSAK暴涨50% | 值得关注的Meme币
- 赌局还是真相? Polymarket 预测市场遭控受操纵「UMA 巨鲸」掀起信任危机
- E 卫兵醒醒美银新周刊看好ETH 盘点近期喊多以太坊的关键声音
- 摩根大通将“参与”稳定币,尽管CEO持怀疑态度
- 瑞波币(XRP)案件:前SEC律师澄清7月17日传言,预测SEC何时做出决定
- CoinRoutes的联席首席执行官直言不讳:"XRP是比特币的Beta版"
- 比特币带动加密概念股上涨COIN市值突破千亿镁微策略再买比特币
- 4项OpenFundNet代币特性,超越Kaspa交易能力的优势
- 2025年加密货币合规的关键作用
- Bitget 在2025 年第二季销毁3,000 万枚BGB 价值达1.38 亿美元
- Bitget 2025 年6 月保障基金达7.16 亿美元
- 比特币反对派先锋从涨势中获利。方法如下
- "没人需要比特币,"彼得·希夫淡化BTC价格上涨
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
