- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 12017-1989 防刺穿鞋的抗刺穿技术条件及试验方法

【国家标准】 防刺穿鞋的抗刺穿技术条件及试验方法
本网站 发布时间:
2019-09-09 21:04:51
- GB/T12017-1989
- 现行
标准号:
GB/T 12017-1989
标准名称:
防刺穿鞋的抗刺穿技术条件及试验方法
标准类别:
国家标准(GB)
标准状态:
现行出版语种:
简体中文下载格式:
.rar .pdf下载大小:

部分标准内容:

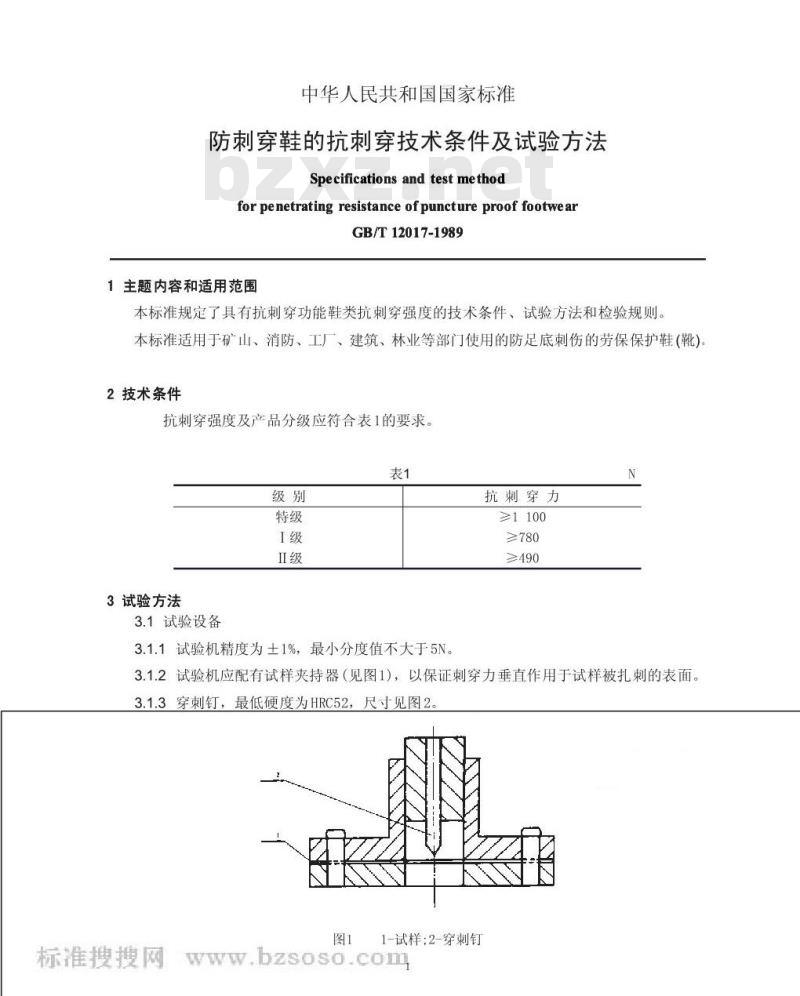

中华人民共和国国家标准
防刺穿鞋的抗刺穿技术条件及试验方法Specifications and testmethodforpenetratingresistanceofpunctureprooffootwearGB/T12017-1989
1主题内容和适用范围
本标准规定了具有抗刺穿功能鞋类抗刺穿强度的技术条件、试验方法和检验规则。本标准适用于矿山、消防、工厂、建筑、林业等部门使用的防足底刺伤的劳保保护鞋(靴)2技术条件
抗刺穿强度及产品分级应符合表1的要求。表1
3试验方法
3.1试验设备
3.1.1试验机精度为土1%,最小分度值不大于5N。抗刺穿力
≥1100
≥780
≥490
3.1.2试验机应配有试样夹持器(见图1),以保证刺穿力垂直作用于试样被扎刺的表面。3.1.3穿刺钉,最低硬度为HRC52,尺寸见图2图1
1-试样;2-穿刺钉

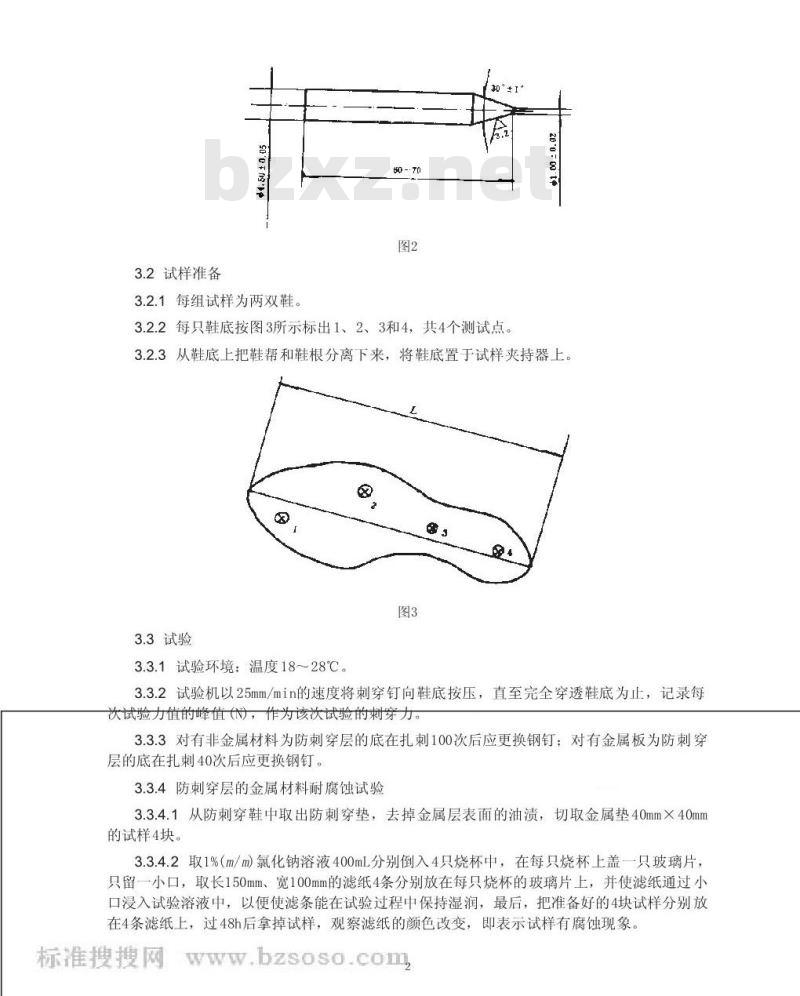

3.2试样准备
3.2.1每组试样为两双鞋。bzxz.net
60 -·70
3.2.2每只鞋底按图3所示标出1、2、3和4,共4个测试点。20 0 - 00 t+
3.2.3从鞋底上把鞋帮和鞋根分离下来,将鞋底置于试样夹持器上。③
3.3试验
3.3.1试验环境:温度18~28℃。图3
3.3.2试验机以25mm/min的速度将刺穿钉向鞋底按压,直至完全穿透鞋底为止,记录每次试验力值的峰值(N),作为该次试验的刺穿力3.3.3对有非金属材料为防刺穿层的底在扎刺100次后应更换钢钉:对有金属板为防刺穿层的底在扎刺40次后应更换钢钉。3.3.4防刺穿层的金属材料耐腐蚀试验3.3.4.1从防刺穿鞋中取出防刺穿垫,去掉金属层表面的油渍,切取金属垫40mm×40mm的试样4块。
3.3.4.2取1%(m/m)氯化钠溶液400mL分别倒入4只烧杯中,在每只烧杯上盖一只玻璃片,只留一小口,取长150mm、宽100mm的滤纸4条分别放在每只烧杯的玻璃片上,并使滤纸通过小口浸入试验溶液中,以便使滤条能在试验过程中保持湿润,最后,把准备好的4块试样分别放在4条滤纸上,过48h后拿掉试样,观察滤纸的颜色改变,即表示试样有腐蚀现象。
标推搏搏网

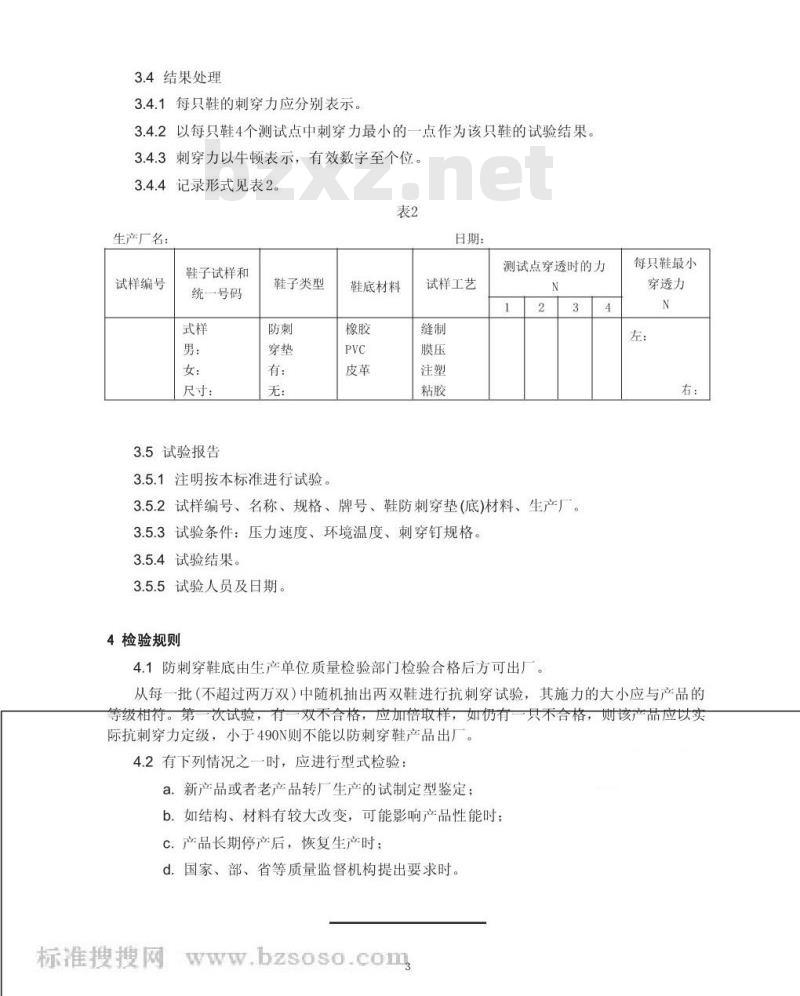

3.4结果处理
3.4.1每只鞋的刺穿力应分别表示。3.4.2以每只鞋4个测试点中刺穿力最小的一点作为该只鞋的试验结果。3.4.3刺穿力以牛顿表示,有效数字至个位。3.4.4记录形式见表2。
生产厂名:
试样编号
鞋子试样和
统一号码
尺寸:
3.5试验报告
鞋子类型
3.5.1注明按本标准进行试验。
鞋底材料
日期:
测试点穿透时的力
试样工艺
3.5.2试样编号、名称、规格、牌号、鞋防刺穿垫(底)材料、生产厂。3.5.3试验条件:压力速度、环境温度、刺穿钉规格。3.5.4试验结果。
3.5.5试验人员及日期。
4检验规则
4.1防刺穿鞋底由生产单位质量检验部门检验合格后方可出厂。每只鞋最小
穿透力
从每一批(不超过两万双)中随机抽出两双鞋进行抗刺穿试验,其施力的大小应与产品的等级相符。第一次试验,有一双不合格,应加倍取样,如仍有一只不合格,则该产品应以实际抗刺穿力定级,小于490N则不能以防刺穿鞋产品出厂。4.2有下列情况之一时,应进行型式检验:a:新产品或者老产品转厂生产的试制定型鉴定:b.如结构、材料有较大改变,可能影响产品性能时;C.产品长期停产后,恢复生产时;d.国家、部、省等质量监督机构提出要求时。

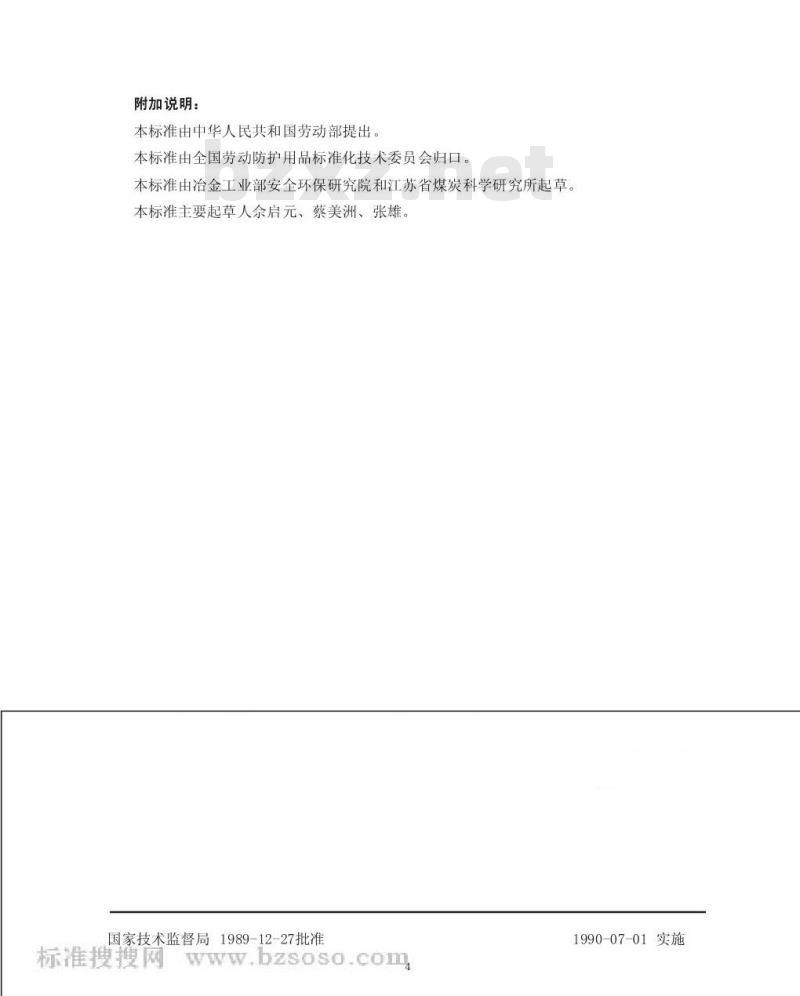

附加说明:
本标准由中华人民共和国劳动部提出。本标准由全国劳动防护用品标准化技术委员会归口。本标准由冶金工业部安全环保研究院和江苏省煤炭科学研究所起草。本标准主要起草人余启元、蔡美洲、张雄。国家技术监督局1989-12-27批准
1990-07-01实施
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
防刺穿鞋的抗刺穿技术条件及试验方法Specifications and testmethodforpenetratingresistanceofpunctureprooffootwearGB/T12017-1989
1主题内容和适用范围
本标准规定了具有抗刺穿功能鞋类抗刺穿强度的技术条件、试验方法和检验规则。本标准适用于矿山、消防、工厂、建筑、林业等部门使用的防足底刺伤的劳保保护鞋(靴)2技术条件
抗刺穿强度及产品分级应符合表1的要求。表1
3试验方法
3.1试验设备
3.1.1试验机精度为土1%,最小分度值不大于5N。抗刺穿力
≥1100
≥780
≥490
3.1.2试验机应配有试样夹持器(见图1),以保证刺穿力垂直作用于试样被扎刺的表面。3.1.3穿刺钉,最低硬度为HRC52,尺寸见图2图1
1-试样;2-穿刺钉
3.2试样准备
3.2.1每组试样为两双鞋。bzxz.net
60 -·70
3.2.2每只鞋底按图3所示标出1、2、3和4,共4个测试点。20 0 - 00 t+
3.2.3从鞋底上把鞋帮和鞋根分离下来,将鞋底置于试样夹持器上。③
3.3试验
3.3.1试验环境:温度18~28℃。图3
3.3.2试验机以25mm/min的速度将刺穿钉向鞋底按压,直至完全穿透鞋底为止,记录每次试验力值的峰值(N),作为该次试验的刺穿力3.3.3对有非金属材料为防刺穿层的底在扎刺100次后应更换钢钉:对有金属板为防刺穿层的底在扎刺40次后应更换钢钉。3.3.4防刺穿层的金属材料耐腐蚀试验3.3.4.1从防刺穿鞋中取出防刺穿垫,去掉金属层表面的油渍,切取金属垫40mm×40mm的试样4块。
3.3.4.2取1%(m/m)氯化钠溶液400mL分别倒入4只烧杯中,在每只烧杯上盖一只玻璃片,只留一小口,取长150mm、宽100mm的滤纸4条分别放在每只烧杯的玻璃片上,并使滤纸通过小口浸入试验溶液中,以便使滤条能在试验过程中保持湿润,最后,把准备好的4块试样分别放在4条滤纸上,过48h后拿掉试样,观察滤纸的颜色改变,即表示试样有腐蚀现象。
标推搏搏网
3.4结果处理
3.4.1每只鞋的刺穿力应分别表示。3.4.2以每只鞋4个测试点中刺穿力最小的一点作为该只鞋的试验结果。3.4.3刺穿力以牛顿表示,有效数字至个位。3.4.4记录形式见表2。
生产厂名:
试样编号
鞋子试样和
统一号码
尺寸:
3.5试验报告
鞋子类型
3.5.1注明按本标准进行试验。
鞋底材料
日期:
测试点穿透时的力
试样工艺
3.5.2试样编号、名称、规格、牌号、鞋防刺穿垫(底)材料、生产厂。3.5.3试验条件:压力速度、环境温度、刺穿钉规格。3.5.4试验结果。
3.5.5试验人员及日期。
4检验规则
4.1防刺穿鞋底由生产单位质量检验部门检验合格后方可出厂。每只鞋最小
穿透力
从每一批(不超过两万双)中随机抽出两双鞋进行抗刺穿试验,其施力的大小应与产品的等级相符。第一次试验,有一双不合格,应加倍取样,如仍有一只不合格,则该产品应以实际抗刺穿力定级,小于490N则不能以防刺穿鞋产品出厂。4.2有下列情况之一时,应进行型式检验:a:新产品或者老产品转厂生产的试制定型鉴定:b.如结构、材料有较大改变,可能影响产品性能时;C.产品长期停产后,恢复生产时;d.国家、部、省等质量监督机构提出要求时。
附加说明:
本标准由中华人民共和国劳动部提出。本标准由全国劳动防护用品标准化技术委员会归口。本标准由冶金工业部安全环保研究院和江苏省煤炭科学研究所起草。本标准主要起草人余启元、蔡美洲、张雄。国家技术监督局1989-12-27批准
1990-07-01实施
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 其它标准
- 热门标准
- 国家标准
- GB/T39498-2020 消费品中重点化学物质使用控制指南
- GB/T16474-2011 变形铝及铝合金牌号表示方法
- GB/T15456-2019 工业循环冷却水中化学需氧量(COD)的测定 高锰酸盐指数法
- GB/T38949-2020 多孔膜孔径的测定 标准粒子法
- GB/T2828.1-2012 计数抽样检验程序 第1部分:按接收质量限(AQL)检索的逐批检验抽样计划
- GB/T29863-2023 服装制图
- GB50058-2014 爆炸危险环境电力装置设计规范
- GB/T50010-2010 混凝土结构设计标准(2024年版)
- GB50231-2009 机械设备安装工程施工及验收通用规范
- GBJ9-1987 建筑结构荷载规范GBJ9-87
- GB/T38142-2019 ISO 4918:2016 弹性、纺织和层压铺地物脚轮椅测试
- GB50242-2002 建筑给水排水及采暖工程施工质量验收规范
- GB/T13182-2007 碘化钠(铊)闪烁体和碘化钠(铊)闪烁探测器
- GB50184-2011 工业金属管道工程施工质量验收规范
- GB/T42403-2023 激光器和激光相关设备 激光光谱特性测量方法
- 行业新闻
- AYNI币社交媒体地址与官方渠道大全
- 2025年比特币牛市跳板:为何多元化投资山寨币是明智之选
- Phantom 被起诉漏洞曝光:开发者称私钥存储不当导致 50 万美元损失
- 彼得·勃兰特发布史诗级比特币价格预测,虚假看跌形态显现
- 美国SEC推迟批准富达的Solana ETF:但有一个关键细节
- 8.6亿美元比特币突然异动 或成史上最大加密货币盗窃案——市场即将崩盘?
- XRP面临2.38美元关键阻力位,27.5亿代币蓄势待发
- AYNI币与AI+Crypto结合?是否借势新潮流融资?
- 专家称:一旦美联储采取这一行动,XRP将飙升至20美元
- Chainlink价格持续在15美元下方挣扎——关键水平值得关注
- 这些山寨币表现不一:在波动行情中,涨幅最高达8%,跌幅最大至7%
- 3DOS 币价与项目生态前景分析,能否成为 DePIN 新星?
- XRP刚刚创下历史最高季度收盘价。以下是其重要意义
- Chainlink – 巨鲸在买入,但价格会有所反应吗?
- Grass Points 如何获取?带宽贡献与推荐奖励机制详解
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
