【国家标准】 直接作用模拟指示电测量仪表及其附件 第7部分：多功能仪表的特殊要求

ICS17.220.20

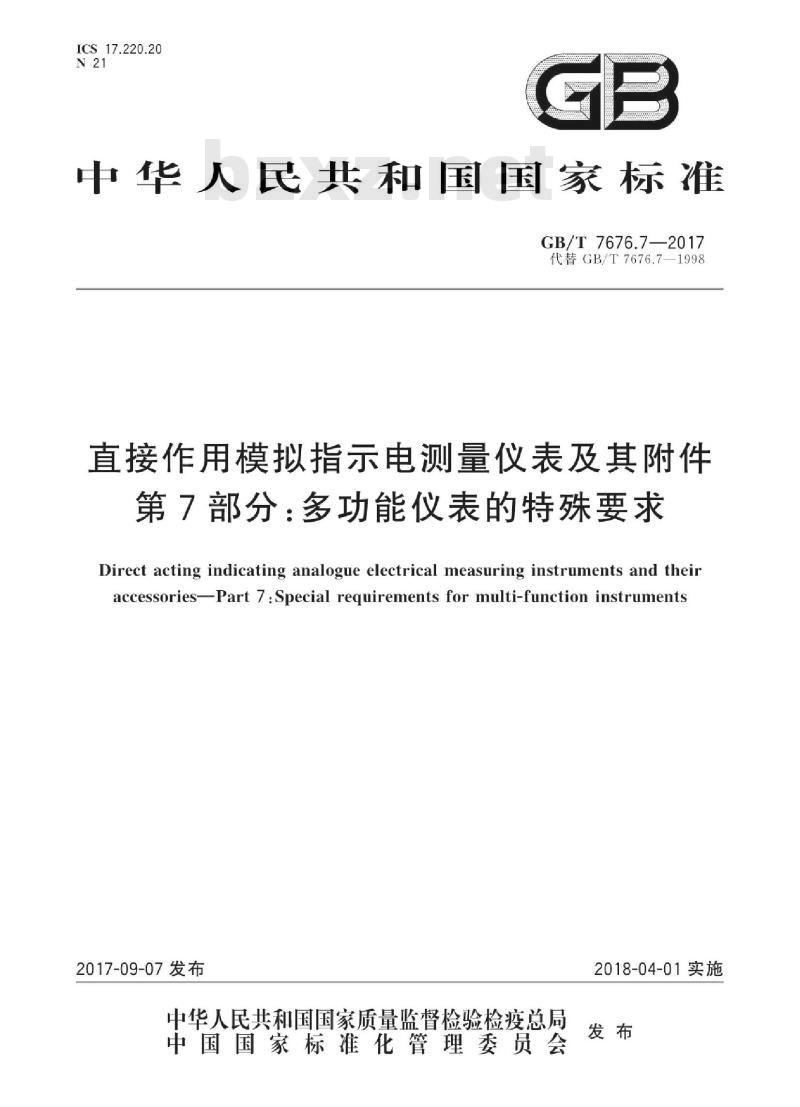

中华人民共和国国家标准
GB/T7676.7—2017
代替GB/T7676.7—1998
直接作用模拟指示电测量仪表及其附件第7部分：多功能仪表的特殊要求Direct acting indicating analogue electrical measuring instruments and theiraccessories-Part 7:Special requirements for multi-function instruments2017-09-07发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2018-04-01实施

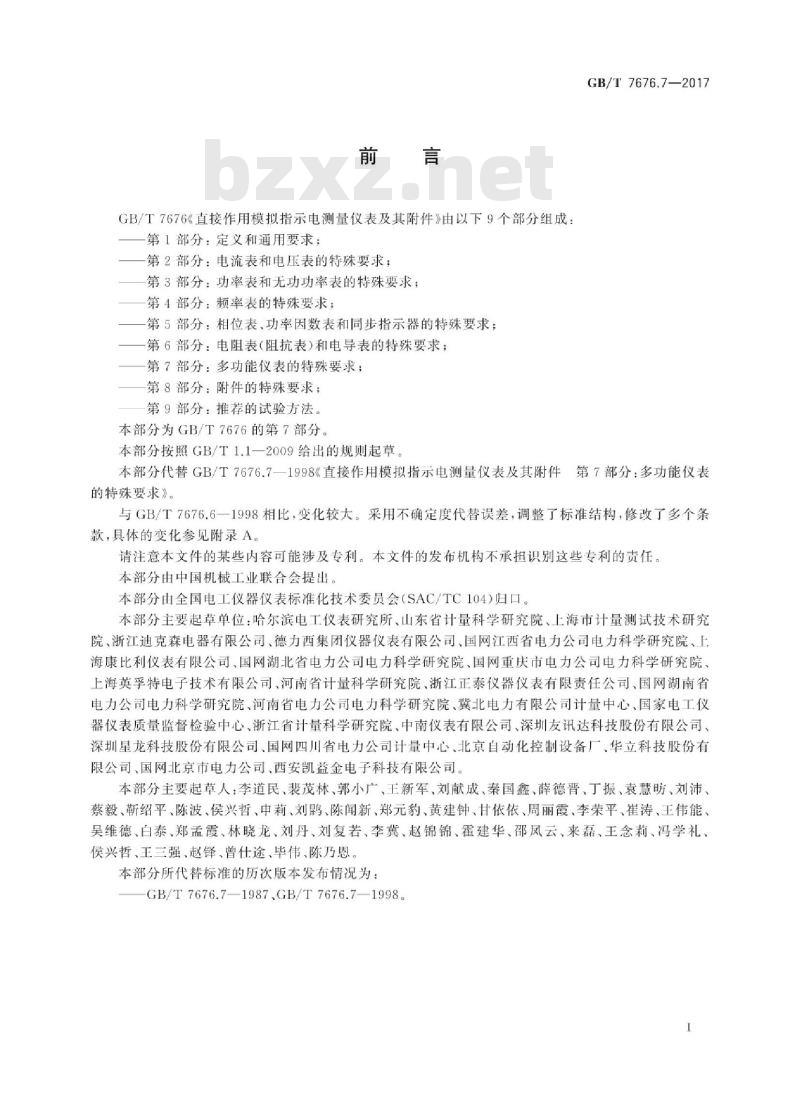

GB/T7676《直接作用模拟指示电测量仪表及其附件》由以下9个部分组成：一第1部分：定义和通用要求；
一第2部分：电流表和电压表的特殊要求；一第3部分：功率表和无功功率表的特殊要求：一第4部分：频率表的特殊要求
一第5部分：相位表，功率因数表和同步指示器的特殊要求：一第6部分：电阻表（阻抗表)和电导表的特殊要求：第7部分：多功能仪表的特殊要求；第8部分：附件的特殊要求；
第9部分：推荐的试验方法。
本部分为GB/T7676的第7部分。
本部分按照GB/T1.1一2009给出的规则起草。GB/T7676.7—2017
本部分代替GB/T7676.7—1998《直接作用模拟指示电测量仪表及其附件第7部分：多功能仪表的特殊要求》。
与GB/T7676.6一1998相比，变化较大。采用不确定度代替误差，调整了标准结构，修改了多个条款，具体的变化参见附录A。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出本部分由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。本部分主要起草单位：哈尔滨电工仪表研究所、山东省计量科学研究院、上海市计量测试技术研究院、浙江迪克森电器有限公司、德力西集团仪器仪表有限公司、国网江西省电力公司电力科学研究院、上海康比利仪表有限公司、国网湖北省电力公司电力科学研究院、国网重庆市电力公司电力科学研究院上海英孚特电子技术有限公司、河南省计量科学研究院、浙江正泰仪器仪表有限责任公司、国网湖南省电力公司电力科学研究院、河南省电力公司电力科学研究院、冀北电力有限公司计量中心、国家电工仪器仪表质量监督检验中心、浙江省计量科学研究院、中南仪表有限公司、深圳友讯达科技股份有限公司、深圳星龙科技股份有限公司、国网四川省电力公司计量中心、北京自动化控制设备厂、华立科技股份有限公司、国网北京市电力公司、西安凯益金电子科技有限公司。本部分主要起草人：李道民、裴茂林，郭小广，王新军、刘献成、秦国鑫、薛德晋、丁振、袁慧防、刘沛、蔡毅、靳绍平，陈波、侯兴哲，申莉、刘鹏、陈闻新、郑元豹、黄建钟、甘依依，周丽霞，李荣平、崔涛、王伟能吴维德、白泰，郑孟霞、林晓龙、刘丹、刘复若，李冀，赵锦锦、霍建华、部凤云、来磊、王念莉、冯学礼、侯兴哲，王三强、赵铎，曾仕途、毕伟，陈乃恩。本部分所代替标准的历次版本发布情况为：GB/T7676.71987,GB/T7676.7—1998。1
iKAoNi KAca
HiiKAoNiKAca

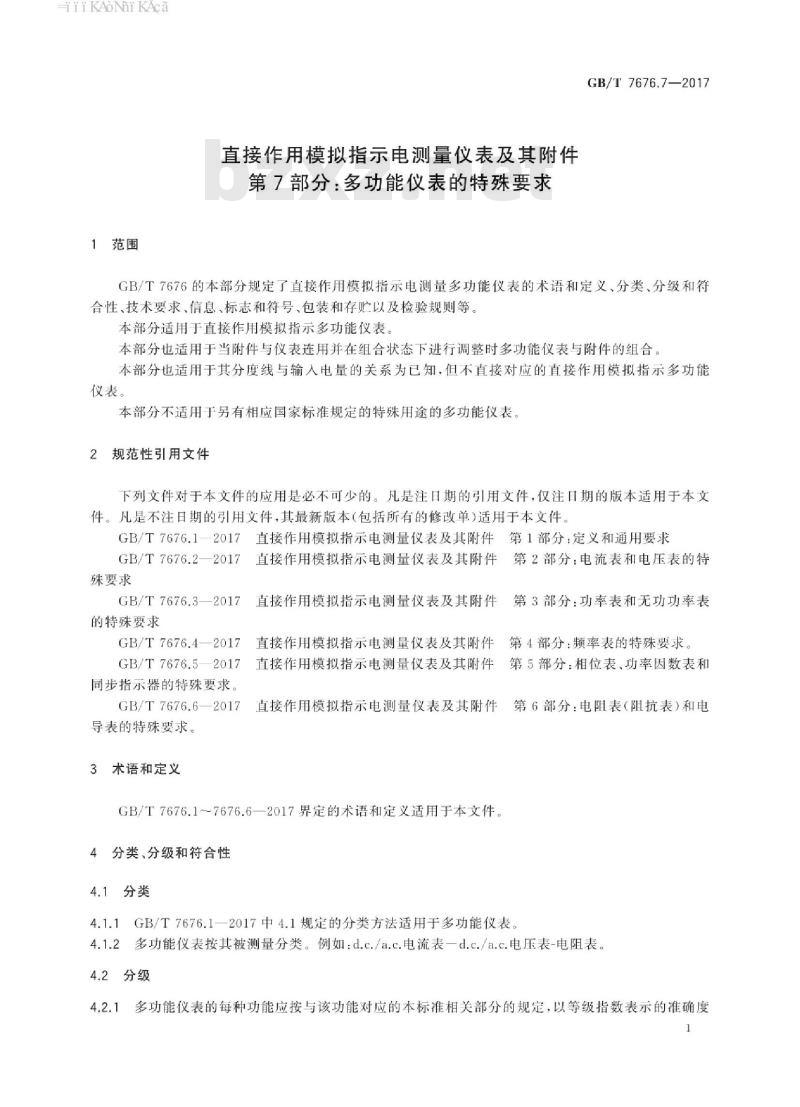

1范围
直接作用模拟指示电测量仪表及其附件第7部分：多功能仪表的特殊要求GB/T7676.7—2017
GB/T7676的本部分规定了直接作用模拟指示电测量多功能仪表的术语和定义、分类、分级和符合性、技术要求、信息、标志和符号、包装和存贮以及检验规则等。本部分适用于直接作用模拟指示多功能仪表。本部分也适用于当附件与仪表连用并在组合状态下进行调整时多功能仪表与附件的组合本部分也适用于其分度线与输人电量的关系为已知，但不直接对应的直接作用模拟指示多功能仪表。
本部分不适用于另有相应国家标准规定的特殊用途的多功能仪表。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7676.1一2017直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求直接作用模拟指示电测量仪表及其附件第2部分：电流表和电压表的特GB/T7676.22017
殊要求
GB/T7676.3—2017
的特殊要求
GB/T7676.4—2017
第3部分：功率表和无功功率表
直接作用模拟指示电测量仪表及其附件第4部分：频率表的特殊要求。
直接作用模拟指示电测量仪表及其附件GB/T7676.52017
直接作用模拟指示电测量仪表及其附件第5部分：相位表，功率因数表和同步指示器的特殊要求
GB/T7676.6—2017
导表的特殊要求。
3术语和定义
直接作用模拟指示电测量仪表及其附件第6部分：电阻表（阻抗表）和电GB/T7676.1～7676.6—2017界定的术语和定义适用于本文件。4分类、分级和符合性
4.1分类
4.1.1GB/T7676.1一2017中4.1规定的分类方法适用于多功能仪表。4.1.2多功能仪表按其被测量分类。例如：d.c./a.c.电流表一d.c./a.c.电压表-电阻表。4.2分级
4.2.1多功能仪表的每种功能应按与该功能对应的本标准相关部分的规定，以等级指数表示的准确度HiiKAoNiKAca
GB/T7676.7—2017
等级分级。
4.2.2每种功能可以有不同的等级指数，直流和交流应认为是不同的测量功能。4.2.3功能的某些范围可以有与其他范围不同的等级指数4.3与本部分要求的符合性
4.3.1按GB/T7676.1—2017中4.3的规定。4.3.2GB/T7676.2～7676.6中相应的特殊要求适用于多功能仪表中的相应功能5技术要求
参比条件
按GB/T7676.1一2017中5.1的规定，每种功能的补充规定（若有时）见相关部分。5.2
基本不确定度极限、基准值
5.2.1基本不确定度极限
按GB/T7676.1—2017中5.2.1的规定。5.2.2基本不确定度限值与准确度等级的关系按GB/T7676.1—2017中5.2.2的规定。5.2.3基准值
多功能仪表每种功能的基准值，按相关部分的规定。5.3标称使用范围和改变量
5.3.1标称使用范围
按GB/T7676.1一2017中5.3.1的规定，每种功能的要求按相关部分的规定。5.3.2改变量极限
按GB/T7676.1一2017中5.3.2的规定，每种功能的要求按相关部分的规定。5.3.3确定该变量的条件
按GB/T7676.1—2017中5.3.3的规定。5.4工作不确定度、系统综合不确定度和改变量按GB/T7676.1一2017中5.4的规定，每种功能的要求按相关部分的规定。5.5电的要求
5.5.1介电强度和其他安全要求
按GB/T7676.1一2017中5.5.1的规定，每种功能的要求按相关部分的规定。5.5.2自热
按GB/T7676.1一2017中5.5.2的规定，每种功能的要求按相关部分的规定。2
HiiKAoNiKAca
5.5.3允许过负载
按GB/T7676.1一2017中5.5.3的规定，每种功能的要求按相关部分的规定。5.5.4极限工作温度范围
按GB/T7676.1一2017中5.5.4的规定，每种功能的要求按相关部分的规定5.5.5偏离零位
按GB/T7676.1一2017中5.5.5的规定，每种功能的要求按相关部分的规定，5.5.6电磁兼容性要求
按GB/T7676.1一2017中5.5.6的规定，每种功能的要求按相关部分的规定，5.6机械要求
5.6.1通用的结构要求
按GB/T7676.1一2017中5.6.1的规定，每种功能的要求按相关部分的规定5.6.2阻尼
按GB/T7676.1一2017中5.6.2的规定，每种功能的要求按相关部分的规定。5.6.3防接触封印
按GB/T7676.1一2017中5.6.3的规定，每种功能的要求按相关部分的规定，5.6.4标度尺
按GB/T7676.1一2017中5.6.4的规定，每种功能的要求按相关部分的规定5.6.5止档和超量限指示
按GB/T7676.1一2017中5.6.5的规定，每种功能的要求按相关部分的规定。5.6.6优选值
每种功能的优选值（若有时）按相关部分的规定及制造厂和用户协商确定，5.6.7机械的和/或电的调节器
按GB/T7676.1一2017中5.6.7的规定，每种功能的要求按相关部分的规定，5.6.8机械力作用的影响
按GB/T7676.1一2017中5.6.8的规定，每种功能的要求按相关部分的规定。5.6.9耐机械应力免费标准bzxz.net
按GB/T7676.1一2017中5.6.9的规定，每种功能的要求按相关部分的规定。5.6.10耐热和阻燃
按GB/T7676.1一2017中5.6.10的规定，每种功能的要求按相关部分的规定。GB/T7676.7—2017
HiiKAoNiKAca
GB/T7676.7—2017
5.6.11外壳防护能力
按GB/T7676.1一2017中5.6.11的规定，每种功能的要求按相关部分的规定。5.6.12接线端
按GB/T7676.1一2017中5.6.12的规定，每种功能的要求按相关部分的规定6信息、标志和符号
6.1信息
按GB/T7676.1一2017中6.1的规定，每种功能的要求按相关部分的规定通用标志符号及其位置
按GB/T7676.1一2017中6.2的规定.每种功能的要求按相关部分的规定。6.3关于影响量的标称使用范围和参比值的标志按GB/T7676.1一2017中6.3的规定，每种功能的要求按相关部分的规定。6.4仪表和附件用标志符号
按GB/T7676.1一2017中6.4的规定，每种功能的要求按相关部分的规定。6.5接线端的标志和符号
6.5.1对接线端标志的要求
按GB/T7676.1一2017中6.5.1的规定，每种功能的要求按相关部分的规定。6.5.2对接地端标志的要求
按GB/T7676.1一2017中6.5.2的规定，每种功能的要求按相关部分的规定。6.5.3测量线路的接线端
按GB/T7676.1一2017中6.5.3的规定，每种功能的要求按相关部分的规定。6.5.4接线端的特殊标志
6.5.4.1接线端应清晰地标志以显示它们的功能和/或范围。6.5.4.2如果某一接线端是作为直流电流或直流电压测量功能的正端，则应按GB/T7676.1一2017中表6规定的符号F-16（十）标志，或将此接线端和/或其周围以红色标志。这一要求也适用于其他测量功能。
6.6使用说明书
按GB/T7676.1一2017中6.6的规定，每种功能的要求按相关部分的规定7包装和贮存
按GB/T7676.1一2017中第7章的规定，每种功能的要求按相关部分的规定。4
iiiKAoNhikAca
检验规则
按GB/T7676.1一2017中第8章的规定，每种功能的要求按相关部分的规定。GB/T7676.7—2017
iiiKAoNiKAca
GB/T7676.7—2017
附录A
（资料性附录）
与前一版本相比主要的技术变化本部分与前一版本相比有较大变化，主要技术变化如下：1）调整了标准的结构：
·将原标准的第4章～第7章等有关技术要求的各章，合并为第5章“技术要求”；·将原标准的第8章“信息、通用标志和符号”，以及第9章“接线端的标志和符号”合并为第6章“信息、标志和符号”；
，增加了第7章“包装和贮存”第8章“检验规则”。2）“4.2基本误差极限、基准值”改为“5.2基本不确定度极限、基准值”。3）
增加“5.2.1基本不确定度极限”。“4.2.1基本误差与准确度等级的关系”改为“5.2.2基本不确定度限值与准确度等级的关系”。
在原第5章“5标称使用范围和改变量”中增加了“5.4工作不确定度、系统综合不确定度和改变量”。
原第6章“6
其他电的和机械要求”改为“5.5电的要求”，并将其中的机械要求与原第7章的“7结构要求”合并为“5.6结构要求”。在“5.5
电的要求”条款中，将原标准的“6.1目电压试验、绝缘试验和其他安全要求”改为*5.5.1
介电强度和其他安全要求”。
在“5.6
在“5.6
响”。
在“5.6
结构要求”中增加了*5.6.1通用的结构要求”条款，结构要求”中将原标准的\7.6振动和冲击的影响”修改为“5.6.8机械力作用的影结构要求”中增加了“5.6.9耐机械应力”。在\5.6结构要求”中增加了“5.6.10耐热和阻燃”以及“5.6.11外壳防护能力”。在“5.6结构要求”中增加了“5.6.12接线端”。
将原标准的第8章“8信息、通用标志和符号”和第9章“9接线端的标志和符号”合并为第6章“6信息、标志和符号”。
原标准的“9.1对标志的要求”改为“6.5.1对接线端标志的要求”。在第6章中增加了*6.6使用说明书”。16）本次修订增加了第7章“7包装和贮存”。17）取消原标准的第10章，改为8检验规则”。6
GB/T7676.7-2017
中华人民共
国家标准
直接作用模拟指示电测量仪表及其附件第7部分：多功能仪表的特殊要求GB/T7676.7—2017
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：spc.org.cn
服务热线：400-168-0010
2017年9月第一版
书号：1550661-56427
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
