- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 14590-1993 钮扣用液体不饱和聚酯树脂

【国家标准(GB)】 钮扣用液体不饱和聚酯树脂
本网站 发布时间:
2024-08-08 10:01:47
- GB/T14590-1993
- 现行
标准号:
GB/T 14590-1993
标准名称:
钮扣用液体不饱和聚酯树脂
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
1993-08-26 -
实施日期:
1994-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
101.80 KB

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了钮扣用液体不饱和聚酯树脂的技术要求、试验方法、检验规则及标志、包装、运输和贮存要求。本标准适用于以苯乙烯单体为交联剂,供浇铸成型再加工成钮扣用的液体不饱和聚酯树脂。 GB/T 14590-1993 钮扣用液体不饱和聚酯树脂 GB/T14590-1993

部分标准内容:

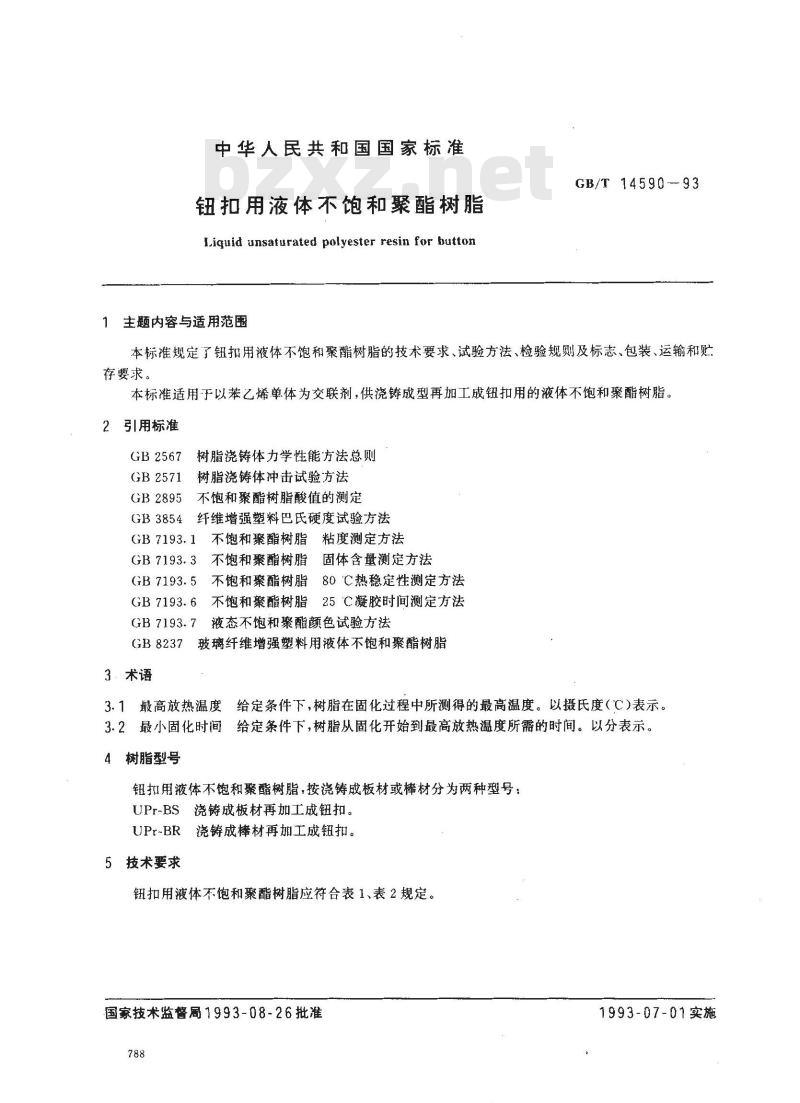

中华人民共和国国家标准
钮扣用液体不饱和聚酯树脂
Liguid unsaturated polyester resin for button1主题内容与适用范围
GB/T14590-93
本标准规定了钮扣用液体不饱和聚酯树脂的技术要求、试验方法、检验规则及标志、包装、运输和赋存要求。
本标准适用于以苯乙烯单体为交联剂,供浇铸成型再加工成钮扣用的液体不饱和聚酯树脂。2引用标准
树脂浇铸体力学性能方法总则
GB 2567
GB2571
树脂浇铸体冲击试验方法
GB2895不饱和聚酯树脂酸值的测定GB3854纤维增强塑料巴氏硬度试验方法GB7193.1不饱和聚酯树脂粘度测定方法GB7193.3不饱和聚酯树脂固体含量测定方法不饱和聚酯树脂80C热稳定性测定方法GB7193.5
不饱和聚酯树脂25C凝胶时间测定方法GB 7193. 6
GB 7193. 7
液态不饱和聚颜色试验方法
GB8237玻璃纤维增强塑料用液体不饱和聚酯树脂3.术语
3.1最高放热温度给定条件下,树脂在固化过程中所测得的最高温度。以摄氏度(C)表示。3.2最小固化时间给定条件下,树脂从固化开始到最高放热温度所需的时间。以分表示。4树脂型号
钮扣用液体不饱和聚酯树脂,按浇铸成板材或棒材分为两种型号:UPr-BS浇铸成板材再加工成钮扣。UPr-BR浇铸成棒材再加工成钮扣。5技术要求
钮扣用液体不饱和聚酯树脂应符合表1、表2规定。国家技术监督局1993-08-26批准788
1993-07-01实施
粘度,Pa·s
酸值,mgK()H/g
固体含量,%
25C凝胶时间,minbzxZ.net
最高放热温度,C
最小固化时间,min
80C热稳定性,h

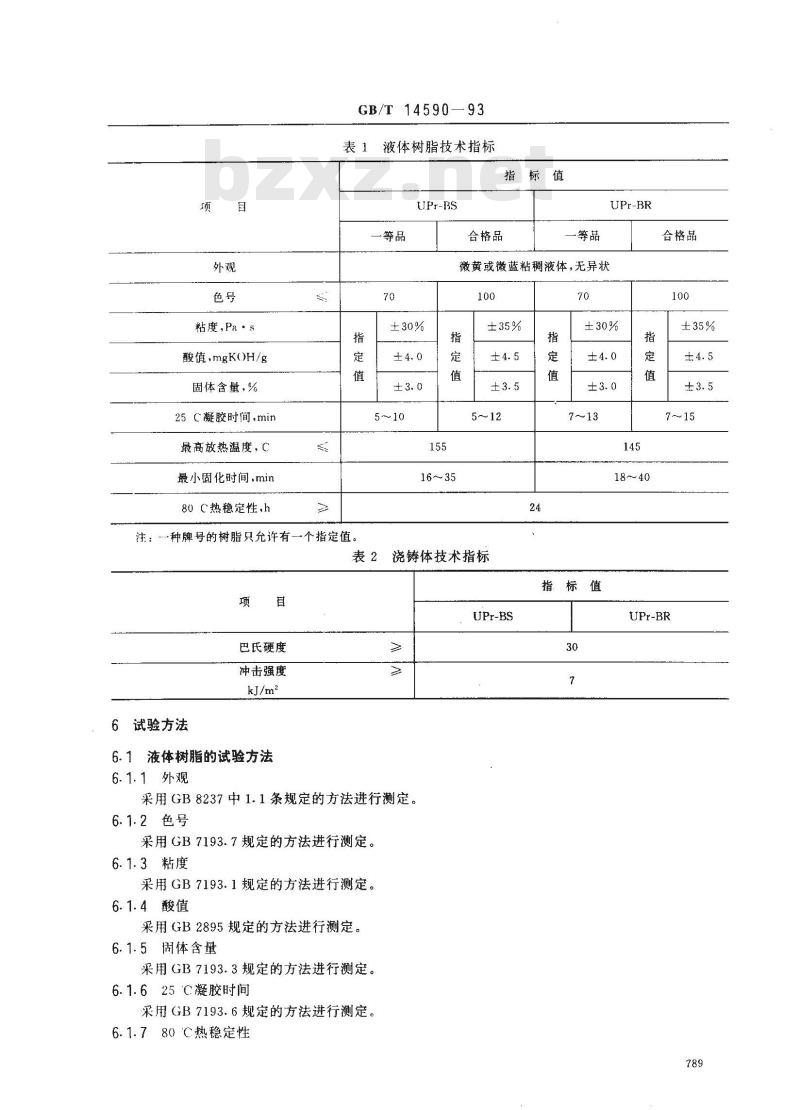

GB/T 14590—93
表1液体树脂技术指标
UPr-BS
注:种牌号的树脂只允许有-个指定值。±30%
指标值
合格品
一等品
UPr-BR
微黄或微蓝粘稠液体,无异状
巴氏硬度
冲击强度
6试验方法
6.1液体树脂的试验方法
6.1.1外观
5~12
浇铸体技术指标
UPr-BS
采用GB8237中1.1条规定的方法进行测定。6.1.2色号
采用GB7193.7规定的方法进行测定。6.1.3粘度
采用GB7193.1规定的方法进行测定。6.1.4酸值
采用GB2895规定的方法进行测定。6.1.5固体含量
采用GB7193.3规定的方法进行测定。6.1.625C凝胶时间
采用GB7193.6规定的方法进行测定。6.1.780C热稳定性
18~40
指标值
合格品
UPr-BR

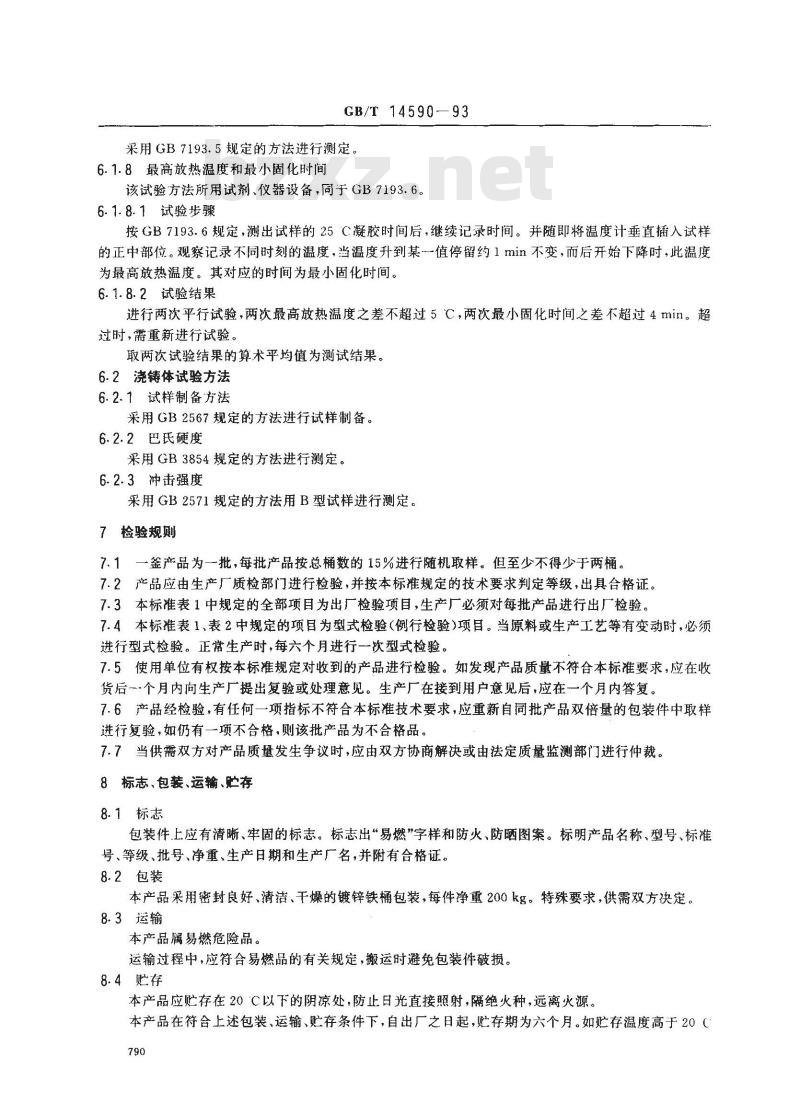

GB/T 14590—93
采用GB7193.5规定的方法进行测定。6.1.8最高放热温度和最小固化时间该试验方法所用试剂、仪器设备,同于GB7193.6。6.1.8.1试验步骤
按GB7193.6规定,测出试样的25C凝胶时间后,继续记录时间。并随即将温度计垂直插入试样的正中部位。观察记录不同时刻的温度,当温度升到某一值停留约1min不变,而后开始下降时,此温度为最高放热温度。其对应的时间为最小固化时间。6.1.8.2试验结果
进行两次平行试验,两次最高放热温度之差不超过5C,两次最小固化时间之差不超过4min。超过时,需重新进行试验。
取两次试验结果的算术平均值为测试结果。6.2浇铸体试验方法
6.2.1试样制备方法
采用GB2567规定的方法进行试样制备。6.2.2巴氏硬度
采用GB3854规定的方法进行测定。6.2.3冲击强度
采用GB2571规定的方法用B型试样进行测定7检验规则
7.1一签产品为一批,每批产品按总桶数的15%进行随机取样。但至少不得少于两桶7.2产品应由生产厂质检部门进行检验,并按本标准规定的技术要求判定等级,出具合格证。7.3本标准表1中规定的全部项目为出厂检验项目,生产厂必须对每批产品进行出厂检验。7.4本标准表1、表2中规定的项目为型式检验(例行检验)项目。当原料或生产工艺等有变动时,必须进行型式检验。正常生产时,每六个月进行一次型式检验。7.5使用单位有权按本标准规定对收到的产品进行检验。如发现产品质量不符合本标准要求,应在收货后一·个月内向生产厂提出复验或处理意见。生产厂在接到用户意见后,应在一个月内答复。7.6产品经检验,有任何一项指标不符合本标准技术要求,应重新自同批产品双倍量的包装件中取样进行复验,如仍有一项不合格,则该批产品为不合格品。7.7当供需双方对产品质量发生争议时,应由双方协商解决或由法定质量监测部门进行仲裁。8标志、包装、运输、贮存
8.1标志
包装件上应有清晰、牢固的标志。标志出“易燃”字样和防火、防晒图案。标明产品名称、型号、标准号、等级、批号、净重、生产日期和生产厂名,并附有合格证。8.2包装
本产品采用密封良好、清洁、干燥的镀锌铁桶包装,每件净重200kg。特殊要求,供需双方决定。8.3运输
本产品属易燃危险品。
运输过程中,应符合易燃品的有关规定,搬运时避免包装件破损。8.4贮存
本产品应贮存在20C以下的阴凉处,防止日光直接照射,隔绝火种,远离火源。本产品在符合上述包装、运输、贮存条件下,自出厂之日起,贮存期为六个月。如贮存温度高于20(790
GB/T14590—93

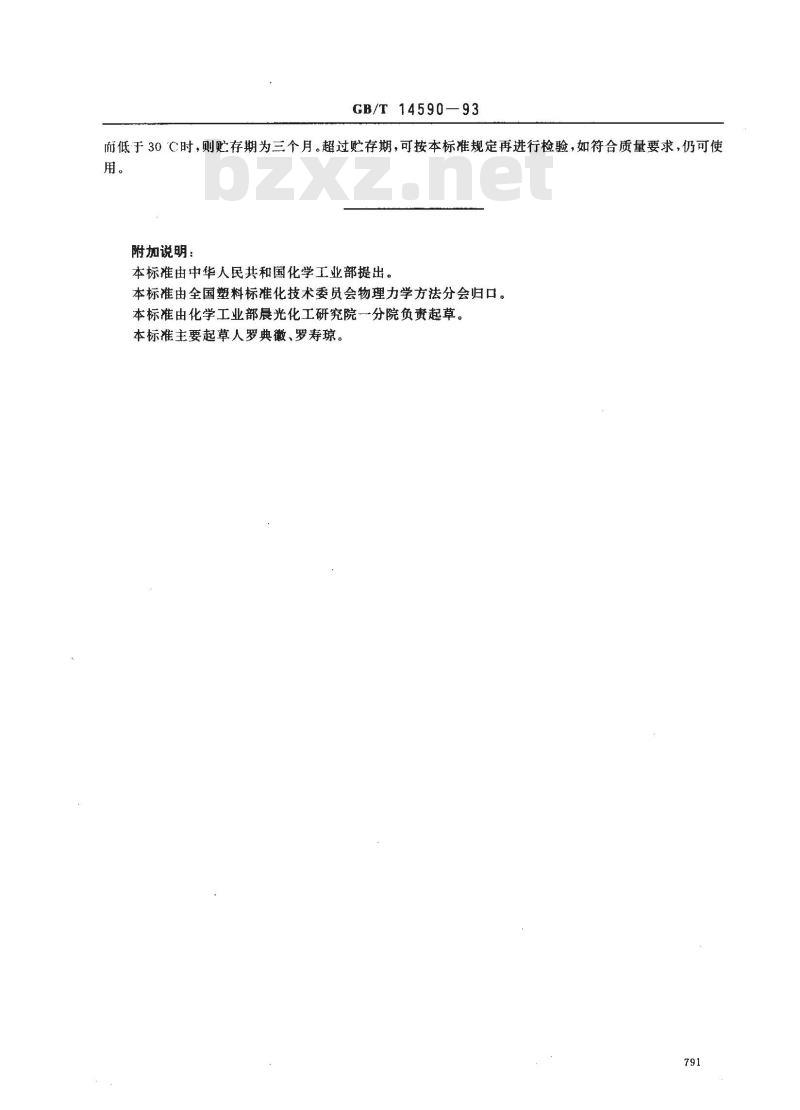

而低于30C时,则贮存期为三个月。超过贮存期,可按本标准规定再进行检验,如符合质量要求,仍可使用。
附加说明:
本标准由中华人民共和国化学工业部提出。本标准由全国塑料标准化技术委员会物理力学方法分会归口。本标准由化学工业部晨光化工研究院一分院负责起草。本标准主要起草人罗典徽、罗寿琼。791
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
钮扣用液体不饱和聚酯树脂
Liguid unsaturated polyester resin for button1主题内容与适用范围
GB/T14590-93
本标准规定了钮扣用液体不饱和聚酯树脂的技术要求、试验方法、检验规则及标志、包装、运输和赋存要求。
本标准适用于以苯乙烯单体为交联剂,供浇铸成型再加工成钮扣用的液体不饱和聚酯树脂。2引用标准
树脂浇铸体力学性能方法总则
GB 2567
GB2571
树脂浇铸体冲击试验方法
GB2895不饱和聚酯树脂酸值的测定GB3854纤维增强塑料巴氏硬度试验方法GB7193.1不饱和聚酯树脂粘度测定方法GB7193.3不饱和聚酯树脂固体含量测定方法不饱和聚酯树脂80C热稳定性测定方法GB7193.5
不饱和聚酯树脂25C凝胶时间测定方法GB 7193. 6
GB 7193. 7
液态不饱和聚颜色试验方法
GB8237玻璃纤维增强塑料用液体不饱和聚酯树脂3.术语
3.1最高放热温度给定条件下,树脂在固化过程中所测得的最高温度。以摄氏度(C)表示。3.2最小固化时间给定条件下,树脂从固化开始到最高放热温度所需的时间。以分表示。4树脂型号
钮扣用液体不饱和聚酯树脂,按浇铸成板材或棒材分为两种型号:UPr-BS浇铸成板材再加工成钮扣。UPr-BR浇铸成棒材再加工成钮扣。5技术要求
钮扣用液体不饱和聚酯树脂应符合表1、表2规定。国家技术监督局1993-08-26批准788
1993-07-01实施
粘度,Pa·s
酸值,mgK()H/g
固体含量,%
25C凝胶时间,minbzxZ.net
最高放热温度,C
最小固化时间,min
80C热稳定性,h
GB/T 14590—93
表1液体树脂技术指标
UPr-BS
注:种牌号的树脂只允许有-个指定值。±30%
指标值
合格品
一等品
UPr-BR
微黄或微蓝粘稠液体,无异状
巴氏硬度
冲击强度
6试验方法
6.1液体树脂的试验方法
6.1.1外观
5~12
浇铸体技术指标
UPr-BS
采用GB8237中1.1条规定的方法进行测定。6.1.2色号
采用GB7193.7规定的方法进行测定。6.1.3粘度
采用GB7193.1规定的方法进行测定。6.1.4酸值
采用GB2895规定的方法进行测定。6.1.5固体含量
采用GB7193.3规定的方法进行测定。6.1.625C凝胶时间
采用GB7193.6规定的方法进行测定。6.1.780C热稳定性
18~40
指标值
合格品
UPr-BR
GB/T 14590—93
采用GB7193.5规定的方法进行测定。6.1.8最高放热温度和最小固化时间该试验方法所用试剂、仪器设备,同于GB7193.6。6.1.8.1试验步骤
按GB7193.6规定,测出试样的25C凝胶时间后,继续记录时间。并随即将温度计垂直插入试样的正中部位。观察记录不同时刻的温度,当温度升到某一值停留约1min不变,而后开始下降时,此温度为最高放热温度。其对应的时间为最小固化时间。6.1.8.2试验结果
进行两次平行试验,两次最高放热温度之差不超过5C,两次最小固化时间之差不超过4min。超过时,需重新进行试验。
取两次试验结果的算术平均值为测试结果。6.2浇铸体试验方法
6.2.1试样制备方法
采用GB2567规定的方法进行试样制备。6.2.2巴氏硬度
采用GB3854规定的方法进行测定。6.2.3冲击强度
采用GB2571规定的方法用B型试样进行测定7检验规则
7.1一签产品为一批,每批产品按总桶数的15%进行随机取样。但至少不得少于两桶7.2产品应由生产厂质检部门进行检验,并按本标准规定的技术要求判定等级,出具合格证。7.3本标准表1中规定的全部项目为出厂检验项目,生产厂必须对每批产品进行出厂检验。7.4本标准表1、表2中规定的项目为型式检验(例行检验)项目。当原料或生产工艺等有变动时,必须进行型式检验。正常生产时,每六个月进行一次型式检验。7.5使用单位有权按本标准规定对收到的产品进行检验。如发现产品质量不符合本标准要求,应在收货后一·个月内向生产厂提出复验或处理意见。生产厂在接到用户意见后,应在一个月内答复。7.6产品经检验,有任何一项指标不符合本标准技术要求,应重新自同批产品双倍量的包装件中取样进行复验,如仍有一项不合格,则该批产品为不合格品。7.7当供需双方对产品质量发生争议时,应由双方协商解决或由法定质量监测部门进行仲裁。8标志、包装、运输、贮存
8.1标志
包装件上应有清晰、牢固的标志。标志出“易燃”字样和防火、防晒图案。标明产品名称、型号、标准号、等级、批号、净重、生产日期和生产厂名,并附有合格证。8.2包装
本产品采用密封良好、清洁、干燥的镀锌铁桶包装,每件净重200kg。特殊要求,供需双方决定。8.3运输
本产品属易燃危险品。
运输过程中,应符合易燃品的有关规定,搬运时避免包装件破损。8.4贮存
本产品应贮存在20C以下的阴凉处,防止日光直接照射,隔绝火种,远离火源。本产品在符合上述包装、运输、贮存条件下,自出厂之日起,贮存期为六个月。如贮存温度高于20(790
GB/T14590—93
而低于30C时,则贮存期为三个月。超过贮存期,可按本标准规定再进行检验,如符合质量要求,仍可使用。
附加说明:
本标准由中华人民共和国化学工业部提出。本标准由全国塑料标准化技术委员会物理力学方法分会归口。本标准由化学工业部晨光化工研究院一分院负责起草。本标准主要起草人罗典徽、罗寿琼。791
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:




- 其它标准
- 热门标准
- 国家标准(GB)
- GB4623-1994 环形预应力混凝土电杆
- GB/T11292-2008 工业自动化系统 机床数值控制 NC处理器输出 后置处理命令
- GB/T14673-1993 水质 钒的测定 石墨炉原子吸收分光光度法
- GB12594-1990 工作基准试剂(容量) 溴酸钾
- GB/T2951.11-2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分:通用试验方法 厚度和外形尺寸测量 机械性能试验
- GB50491-2009 铁矿球团工程设计规范
- GB/T18666-2014 商品煤质量抽查和验收方法
- GB/T4726-1984 树脂浇铸体扭转试验方法
- GB8577-1988 复混肥料中游离水含量测定 卡尔·费休法
- GB/T22101.3-2009 棉花抗病虫性评价技术规范 第3部分:红铃虫
- GB13851-2022 内河交通安全标志
- GB/T14743-1993 港口轮胎起重机技术条件
- GB17269-2003 铝镁粉加工粉尘防爆安全规程
- GB/T4789.19-2003 食品卫生微生物学检验 蛋与蛋制品检验
- GB/T5009.14-2003 食品中锌的测定
- 行业新闻
- Pi Network通过新增两项功能提升可访问性,但价格持续下跌
- 随着DEX交易量上升,Hyperliquid重回40美元价位
- 专家预测Ruvi AI(RUVI)在本轮牛市或实现13,800%回报率,将超越波场(TRX)
- Solana在日线图上形成看涨旗形——即将迎来突破?
- BitMine 2.5亿美元以太坊豪赌推动股价暴涨695%,Tom Lee出任董事长
- 分析师:比特币将飙升至144,000美元,牛市旗形形态正在形成
- 机构转移10亿美元后,XRP价格能否重现2017年的走势模式?
- 专家列出可能推动XRP在7月达到25美元的发展动向
- XRP重大新闻:Ripple申请美国银行牌照
- UXLINK 2025年7月专访:成就、愿景与未来计划
- 韩国「放弃CBDC」转向民间稳定币,央行喊话:首波开放银行,再放行私人公司
- 以太坊达到积累高峰:价格即将迎来变动?
- 三家交易所掌控67%的XRP流动性——XRP交易者该担忧吗?
- 当巨鲸在推特上晒出他们的比特币持仓
- 深扒 xStocks 开发商 Backed:“归零”团队二次创业,音乐生管项目增长
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
