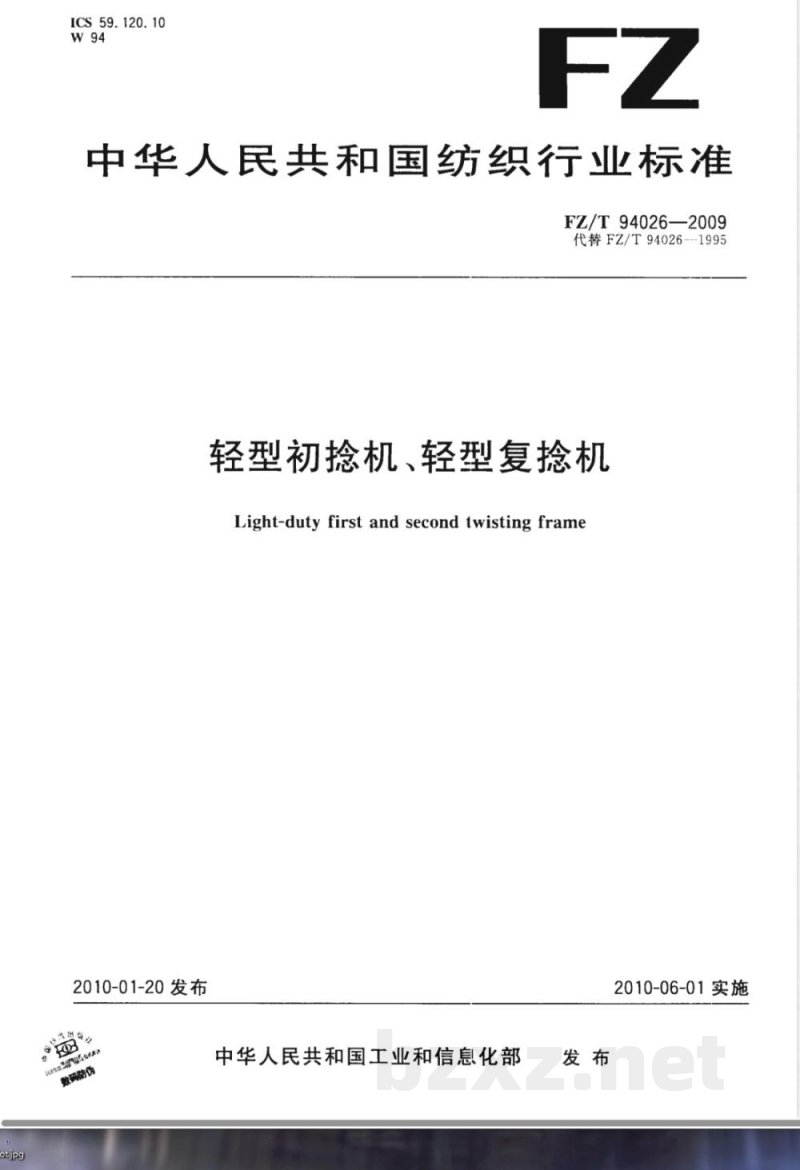

FZ/T94026—2009
代替FZ/T94026---1995
轻型初捻机、轻型复捻机
Light-duty first and second twisting frame2010-01-20发布
中华人民共和国工业和信息化部2010-06-01实施

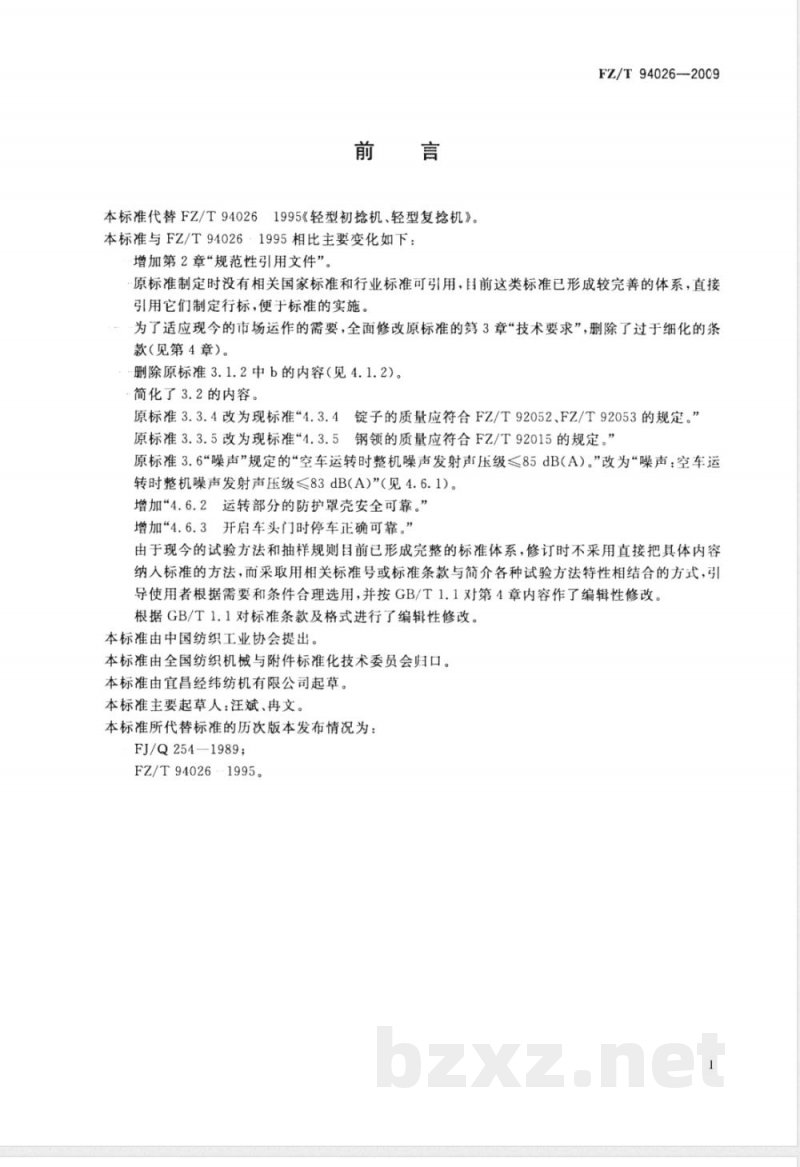

本标准代替FZ/T940261995《轻型初捻机、轻型复机》。本标准与FZ/T94026·1995相比主要变化如下：增加第2章“规范性引用文件”。FZ/T94026--20C9
原标准制定时没有相关国家标准和行业标准可引用，目前这类标准已形成较完善的体系，直接引用它们制定行标，便于标准的实施。为了适应现今的市场运作的需要，全面修改原标准的第3章“技术要求”，删除了过于细化的条款（见第4章）。
删除原标准3.1.2中b的内容（见4.1.2）。简化了3.2的内容。
原标准3.3.4改为现标准“4.3.4锭子的质量应符合FZ/T92052、FZ/T92053的规定。”原标准3.3.5改为现标准“4.3.5钢领的质量应符合FZ/T92015的规定。”原标准3.6“噪声”规定的“空车运转时整机噪声发射声压级≤85dB（A）。”改为“噪声：空车运转时整机噪声发射声压级≤83dB(A)”（见4.6.1）。增加“4.6.2运转部分的防护罩壳安全可靠。”增加“4.6.3开启车头门时停车正确可靠。”由于现今的试验方法和抽样规则目前已形成完整的标准体系，修订时不采用直接把具体内容纳入标准的方法，而采取用相关标准号或标准条款与简介各种试验方法特性相结合的方式，引导使用者根据需要和条件合理选用，并按GB/T1.1对第4章内容作了编辑性修改。根据GB/T1.1对标准条款及格式进行了编辑性修改。本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准由宜昌经纬纺机有限公司起草。本标准主要起草人：汪斌、冉文。本标准所代替标准的历次版本发布情况为：FJ/Q254-1989;
FZ/T94026-1995。

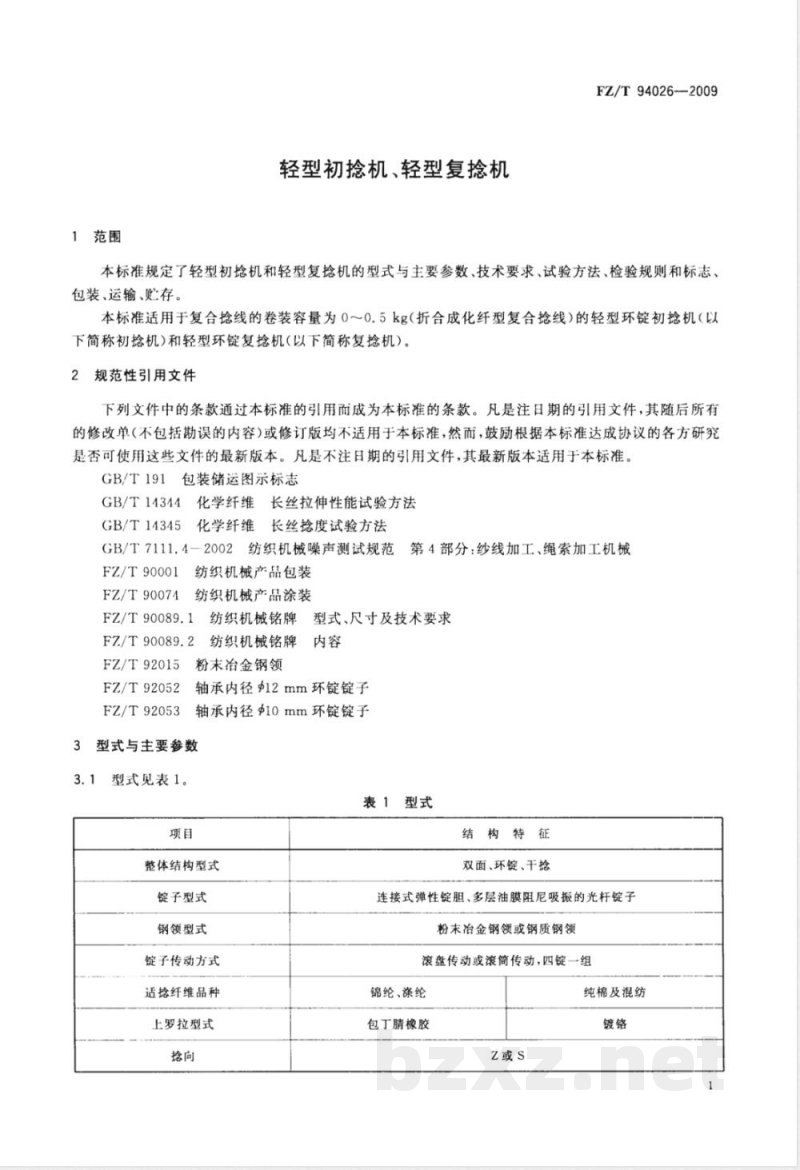

1范围
轻型初捻机、轻型复捻机
FZ/T94026-—2009
本标准规定了轻型初捻机和轻型复捻机的型式与主要参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于复合抢线的卷装容量为0～0.5kg（折合成化纤型复合抢线）的轻型环锭初捻机（以下简称初捻机)和轻型环锭复捻机（以下简称复捻机）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 191
包装储运图示标志
GB/T14344
GB/T14345
化学纤维长丝拉伸性能试验方法化学纤维长丝捻度试验方法
GB/T7111.4—2002纺织机械噪声测试规范第4部分：纱线加工、绳索加工机械FZ/T90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
FZ/T92015
FZ/T92052
FZ/T92053
型式、尺寸及技术要求
纺织机械铭牌
纺织机械铭牌
粉末冶金钢领
轴承内径12mm环锭锭子
轴承内径Φ10mm环锭锭子
3型式与主要参数
型式见表1。
表 1型式
整体结构型式
锭子型式
钢领型式
锭子传动方式
适捻纤维品种
上罗拉型式
结构特征
双面、环锭、干捻
连接式弹性锭胆、多层油膜阻尼吸振的光杆锭子粉末冶金钢领或钢质钢领
滚盘传动或滚筒传动，四锭一组锦纶、涤纶
包丁橡胶
纯棉及混纺
FZ/T 94026—2009
主要参数见表2。
初捻机
复捻机
初捻机
复捻机
4技术要求
4.1传动系统
锭距/
120,140
150,176
钢领直径/
85,100
115，140
抢度范围/
(抢/m）
60~970
60~540
主要参数
升降全程/
电机功率/
4.1.1机器运转平稳，无异常振动和冲击声响。4.1.2温升
各齿轮轴承、主轴轴承、下罗拉轴承温升≤20℃。4.1.3传动系统搁滑良好。
下罗拉直径/
108,188,216
84,148,172
适抢线密度
840 den~1 680 den
锭速/
(r/min)
4750~7500
2680~4200
29.15 texX3~32.39 texX10
840den×2~1680denX2
(29.15tex×3)×2~(32.39tex×10)×24.1.4滚盘或滚简工作表面对主轴轴线的径向圆跳动公差值0.8mm。罗拉系统
下罗拉表面光清、不挂丝，无凸起、裂纹、镀层剥落等缺陷并且运转灵活、平稳。4.3加捻卷绕系统
4.3.1在升降全程范围内，锭杆轴线对钢领轴线的同轴度不大于1mm。钢领板升降平稳，不允许有明显抖动等现象。4.3.2
下机卷装成形良好。
锭子的质量应符合FZ/T92052、FZ/T92053的规定。4.3.5
钢领的质量应符合FZ/T92015的规定。4.4电气系统
电气系统符合以下要求：
连线正确可靠；
主回路端子与接地端子间绝缘电阻≥2MQ；c）金属外壳保护性接地准确。
4.5自动机构
自动机构符合以下要求：
a）定长自停装置准确可靠。
b）车门打开时，自动停机，自停装置安全可靠。4.6安全环保
4.6.1噪声：空车运转时整机噪声发射声压级≤83dB(A）。2
4.6.2运转部分的防护罩壳安全可靠。4.6.3开启车头门时停车正确可靠。4.7功率
功率符合以下要求：
a）空车运转时，初捻机主电机的功率消耗≤4.5kW(188锭）；b）空车运转时，复捻机主电机的功率消耗≤5.5kW(148锭）。4.8外观质量

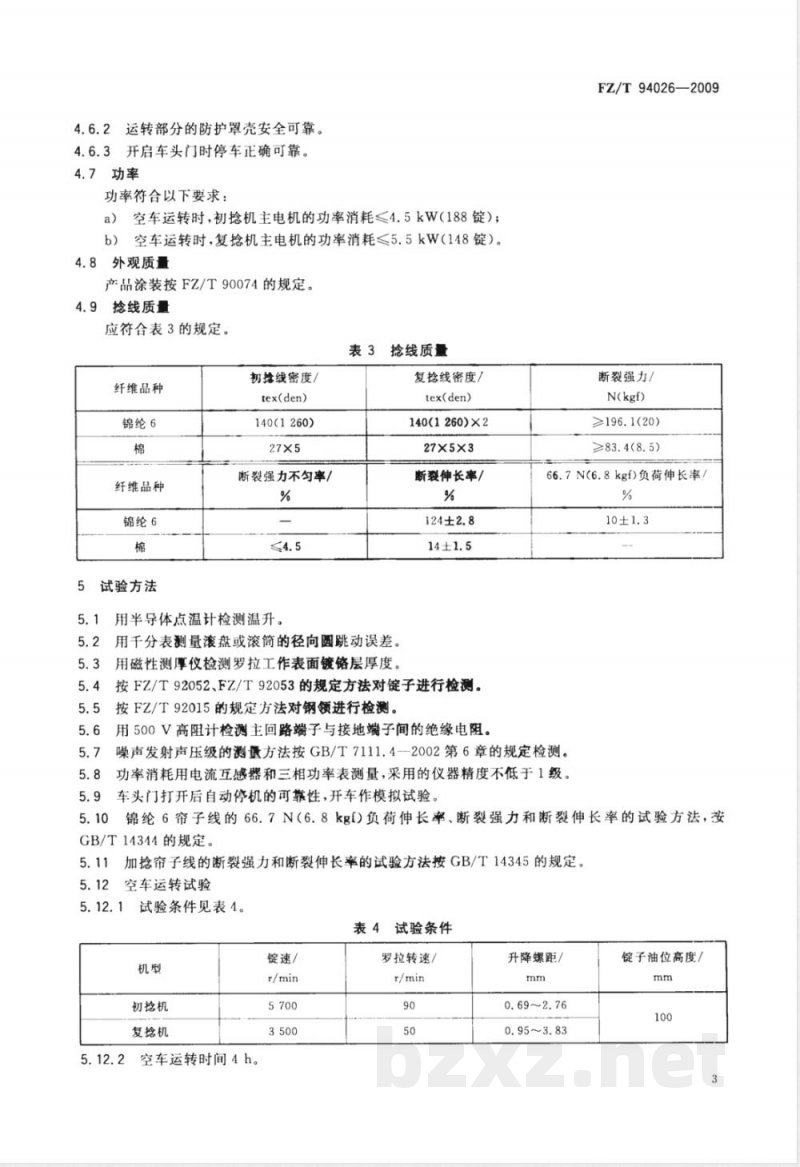

产品涂装按FZ/T90074的规定。
4.9抢线质量
应符合表3的规定。
表3抢线质量
纤维品种
锦纶6
纤维品种
锦纶6
试验方法
初搭线密度/
tex(den)
140(1260)
断裂强力不匀率/
用半导体点温计检测温升。
用于分表测量滚盘或滚筒的径向圆跳动误差。用磁性测厚仪检测罗拉工作表面镀铬层厚度。复抢线密度/
tex(den)
140(1260)×2
27×5×3
断裂伸长率/
按FZ/T92052、FZ/T92053的规定方法对锭子进行检测。5.4
按FZ/T92015的规定方法对钢领进行检测。5.5
用500V高阻计检测主回路端子与接地端子间的绝缘电阻。FZ/T94026—2009
断裂强力/
N(kgf)
≥196.1(20)
≥83.4(8.5)
66.7N(6.8kgf)负荷伸长率
噪声发射声压级的测量方法按GB/T7111.4--2002第6章的规定检测。功率消耗用电流互感器和三相功率表测量，采用的仪器精度不低于1级。车头门打开后自动停机的可靠性，开车作模拟试验。锦纶6帘子线的66.7N（6.8kgl)负荷伸长率、断裂强力和断裂伸长率的试验方法，按GB/T14344的规定。
加捻帘子线的断裂强力和断裂伸长率的试验方法按GB/T14345的规定。空车运转试验
试验条件见表4。
表4试验条件
初捻机
复抢机
空车运转时间4h。
锭速/
罗拉转速/
升降螺距/
0.69~2.76
0.95~3.83
锭子油位高度/
FZ/T94026-—2009
5.12.3试验项目见4.1，4.2,4.3.2,4.4～4.7。5.13工作负荷试验
5.13.1试验条件
加捻锦纶、涤纶原丝的初抢机、复捻机用原丝的质量应符合表5的规定。表5原丝质量
纤维品种
锦纶6
原丝线密度/
tex(den)
140(1260)
相对强力/
N(kgf)
88.7(9.05)
断裂伸不匀率/
抢度不匀率/
加捻纯棉原纱的初捻机、复捻机用原纱的质量应符合表6的规定。表6原丝的质量
纤维品种
原纱线密度/
5.13.1.3简管的质量应符合图样的规定。4工艺设计合理，设备管理良好。5.13.1.4
捻度/
(捻/m）
锭速、罗拉转速、锭子油位高度应符合表4的规定。5.13.2正常生产连续运转一个月后进行质量检验。5.13.3试验项目见4.3.3，4.9。6检验规则
6.1出厂检验
6.1.1产品组批及抽样方法
抢度不匀率/
四圈丝满丝不合格率/
强力不匀率/
制造厂在每月、每批生产台数中随机抽出一台全装（批量大于200台时全装2台），并进行空车运转试验。
6.1.2出厂检验的试验项目见4.2，4.3.4，4.3.5，4.8及空边运转试验的试验项目。6.1.3每台产品需经制造厂质量检查部门检验合格后方能出厂，并签发质量合格证。6.2型式检验此内容来自标准下载网
6.2.1产品在符合下列情况之一时，一般应进行型式检验：a)
处理。
新产品生产的试制定型鉴定；
正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出进行型式检验的要求时。型式检验项目按第4章规定进行。使用厂在安装、调整、试验过程中，发现有不符合本标准时，由制造厂负责会同使用厂进行处理。抢线质量可以由代表性用户出示试验记录报告。产品发运到站一年内，使用厂在进行安装、调整、试验中发现有不符合本标准时，由制造厂负责7标志、包装、运输和贮存
7.1标志
7.1.1包装储运的图示标志应符合GB/T191的规定。4
FZ/T94026—2009
：产品应标志以下内容：抢线机型号、有关基本参数、执行的产品标准号、厂名、厂址。3产品铭牌按FZ/T90089.1和FZ/T90089.2的规定，7.1.3
7.1.4警告、禁止标志应清晰、醒目。7.2包装
产品包装按FZ/T90001的规定。
7.3运输
产品在运输过程中，应按规定的位置起吊，包装箱按规定的朝向放置，不得倾斜或改变方向。7.4
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮、防锈有效期为一年。5
FZ/T94026-2009
