- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 有色金属行业标准(YS) >>
- YS/T 257-2009 铟锭

【有色金属行业标准(YS)】 铟锭
本网站 发布时间:
2024-09-20 17:54:15
- YS/T257-2009
- 现行
标准号:
YS/T 257-2009
标准名称:
铟锭
标准类别:
有色金属行业标准(YS)
标准状态:
现行-
发布日期:
2009-12-04 出版语种:
简体中文下载格式:
.rar .pdf下载大小:
1.48 MB
替代情况:
替代YS/T 257-1998

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了铟锭的要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于从锌、铅、铜、锡等冶炼生产过程中综合回收提炼的金属铟锭,也适用于其他含铟废杂物料中再生回收提炼的铟锭。 YS/T 257-2009 铟锭 YS/T257-2009

部分标准内容:

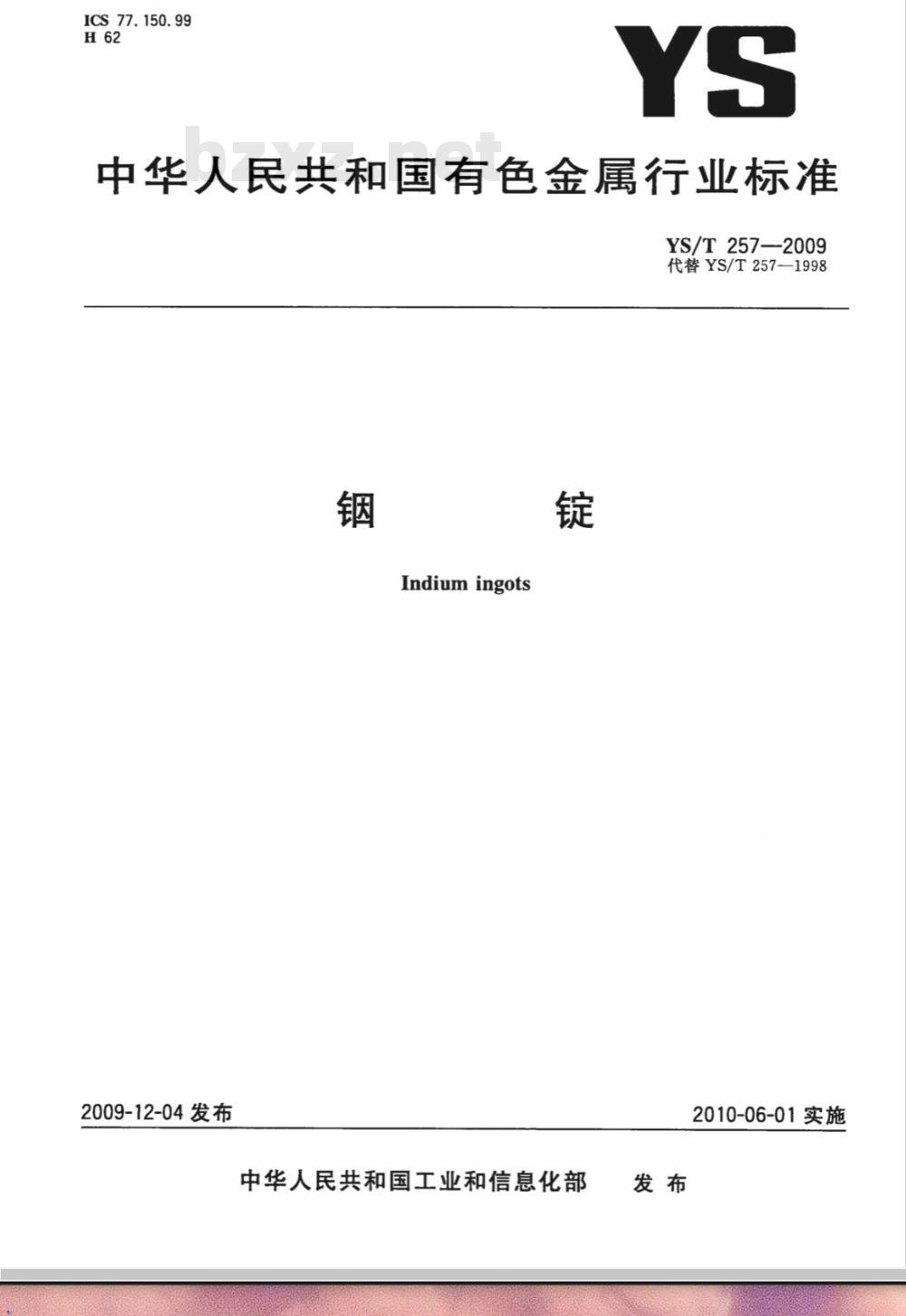

ICS77.150.99
中华人民共和国有色金属行业标准YS/T257—2009
代替YS/T257-1998
2009-12-04发布
Indium ingots
2010-06-01实施
中华人民共和国工业和信息化部发布

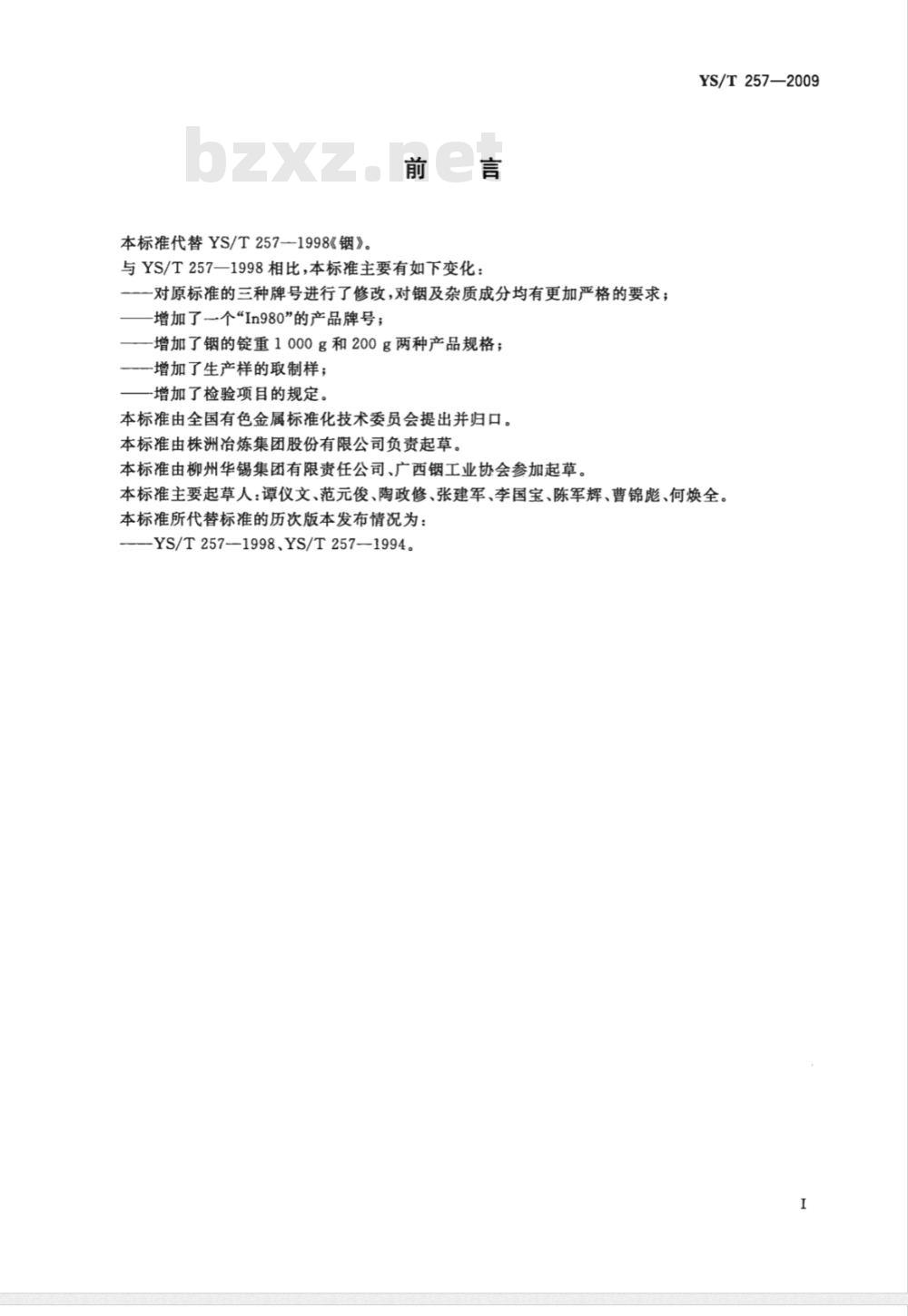

本标准代替YS/T257-1998《铟》。前言
与YS/T257—1998相比,本标准主要有如下变化:—一对原标准的三种牌号进行了修改,对铟及杂质成分均有更加严格的要求;增加了一个“In980”的产品牌号;增加了铟的锭重1000g和200g两种产品规格;一增加了生产样的取制样;
-增加了检验项目的规定。
本标准由全国有色金属标准化技术委员会提出并归口。本标准由株洲冶炼集团股份有限公司负责起草。本标准由柳州华锡集团有限责任公司、广西铟工业协会参加起草。YS/T257—2009

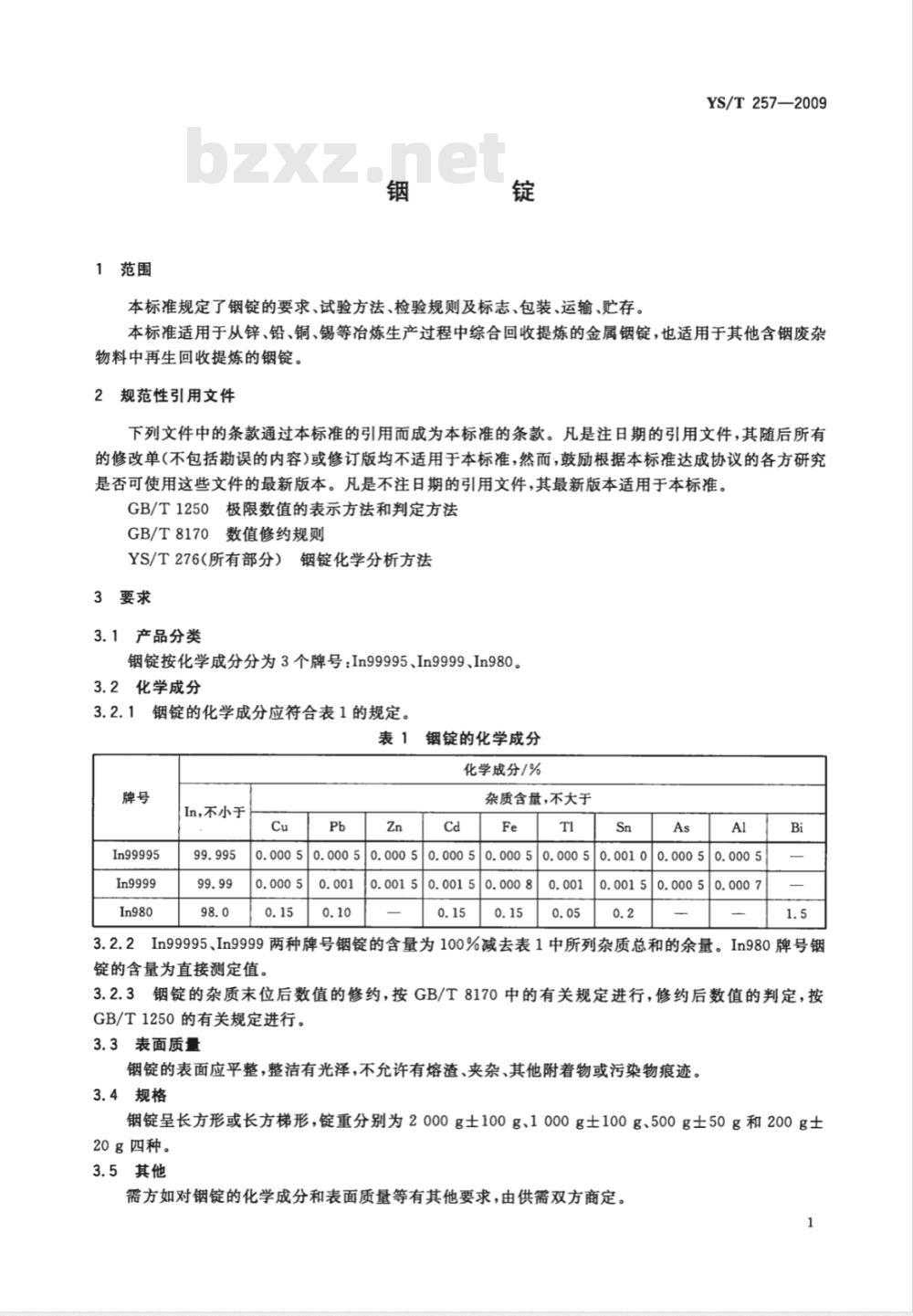

本标准主要起草人:谭仪文、范元俊、陶政修、张建军、李国宝、陈军辉、曹锦彪、何焕全。本标准所代替标准的历次版本发布情况为:YS/T257--1998、YS/T257-—1994。1范围
本标准规定了钢锭的要求、试验方法、检验规则及标志、包装、运输、贮存。YS/T257—2009
本标准适用于从锌、铅、铜、锡等冶炼生产过程中综合回收提炼的金属铟锭,也适用于其他含钢废杂物料中再生回收提炼的铟锭。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1250极限数值的表示方法和判定方法GB/T8170数值修约规则
YS/T276(所有部分)铟锭化学分析方法3要求
3.1产品分类
铟锭按化学成分分为3个牌号:In99995、In9999、In980。3.2化学成分
3.2.1铟锭的化学成分应符合表1的规定。表1铟锭的化学成分
化学成分/%
In99995
In9999
In,不小于
杂质含量,不大于
2In99995、In9999两种牌号铟锭的含量为100%减去表1中所列杂质总和的余量。In980牌号3.2.2
锭的含量为直接测定值。
3.2.3钢锭的杂质末位后数值的修约,按GB/T8170中的有关规定进行,修约后数值的判定,按GB/T1250的有关规定进行。
3.3表面质量
铟锭的表面应平整,整洁有光泽,不允许有熔渣、夹杂、其他附着物或污染物痕迹。3.4规格
钢锭呈长方形或长方梯形,锭重分别为2000g士100g、1000g士100g、500g士50g和200g土20g四种。
3.5其他
需方如对钢锭的化学成分和表面质量等有其他要求,由供需双方商定。1
YS/T257—2009

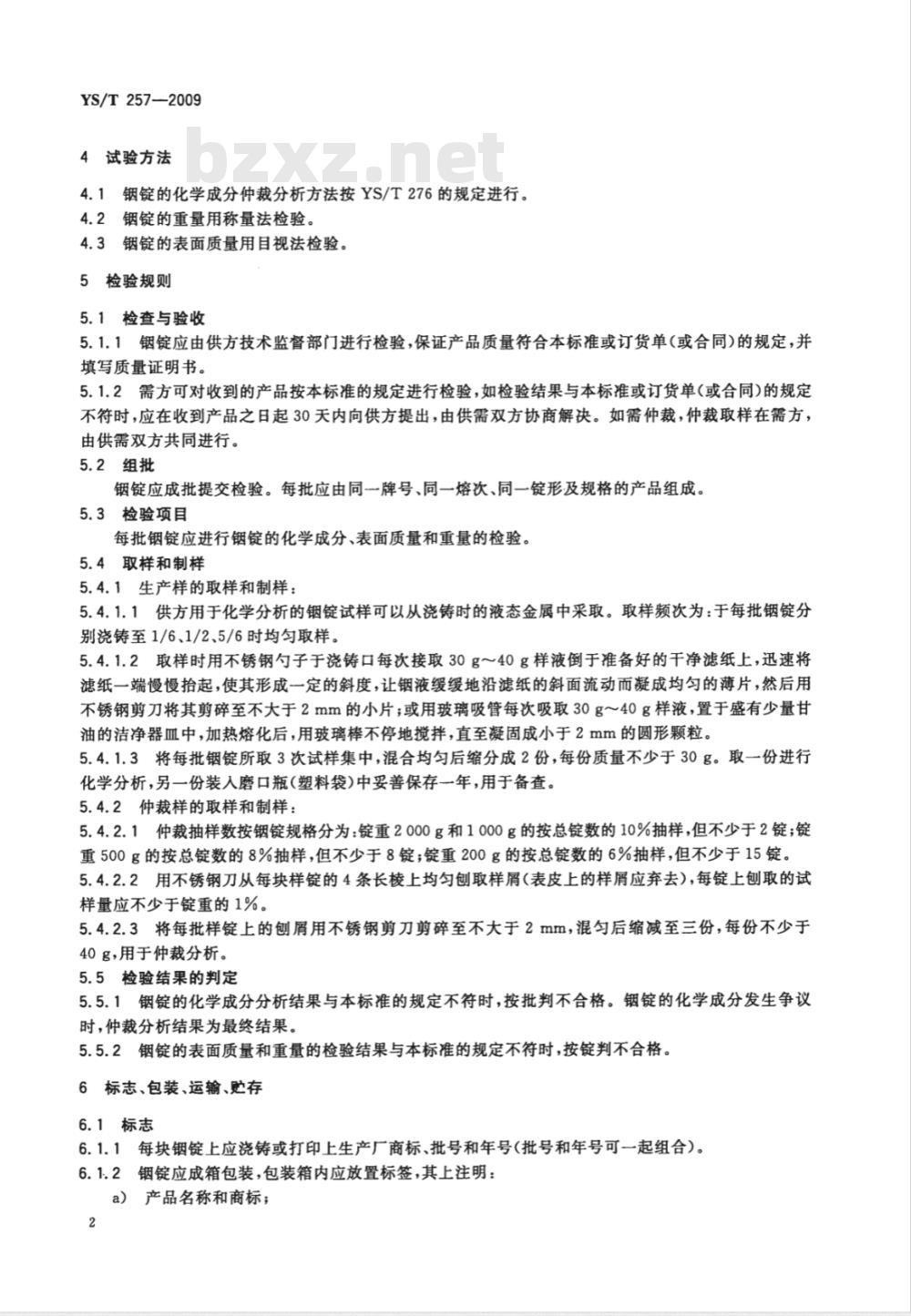

4试验方法
4.1铟锭的化学成分仲裁分析方法按YS/T276的规定进行。4.2铟锭的重量用称量法检验。
4.3铟锭的表面质量用目视法检验。5检验规则
5.1检查与验收
5.1.1钢锭应由供方技术监督部门进行检验,保证产品质量符合本标准或订货单(或合同)的规定,并填写质量证明书。
5.1.2需方可对收到的产品按本标准的规定进行检验,如检验结果与本标准或订货单(或合同)的规定不符时,应在收到产品之日起30天内向供方提出,由供需双方协商解决。如需仲裁,仲裁取样在需方,由供需双方共同进行。
5.2组批
钢锭应成批提交检验。每批应由同一牌号、同一熔次、同一锭形及规格的产品组成。5.3检验项目
每批钢锭应进行铟锭的化学成分、表面质量和重量的检验。5.4取样和制样
5.4.1生产样的取样和制样:
5.4.1.1供方用于化学分析的铟锭试样可以从浇铸时的液态金属中采取。取样频次为:于每批铟锭分别浇铸至1/6、1/2、5/6时均匀取样。5.4.1.2取样时用不锈钢勺子于浇铸口每次接取30g40g样液倒于准备好的干净滤纸上,迅速将滤纸一端慢慢抬起,使其形成一定的斜度,让铟液缓缓地沿滤纸的斜面流动而凝成均匀的薄片,然后用不锈钢剪刀将其剪碎至不大于2mm的小片;或用玻璃吸管每次吸取30g~40g样液,置于盛有少量甘油的洁净器皿中,加热熔化后,用玻璃棒不停地搅拌,直至凝固成小于2mm的圆形颗粒。5.4.1.3将每批钢锭所取3次试样集中,混合均匀后缩分成2份,每份质量不少于30g。取一份进行化学分析,另一份装入磨口瓶(塑料袋)中妥善保存一年,用于备查。5.4.2仲裁样的取样和制样:
5.4.2.1仲裁抽样数按钢锭规格分为:锭重2000g和1000g的按总锭数的10%抽样,但不少于2锭;锭重500g的按总锭数的8%抽样,但不少于8锭;锭重200g的按总锭数的6%抽样,但不少于15锭。5.4.2.2用不锈钢刀从每块样锭的4条长棱上均匀刨取样屑(表皮上的样屑应弃去),每锭上刨取的试样量应不少于锭重的1%。
5.4.2.3将每批样锭上的刨屑用不锈钢剪刀剪碎至不大于2mm,混匀后缩减至三份,每份不少于40g,用于仲裁分析。
5.5检验结果的判定
5.5.1铟锭的化学成分分析结果与本标准的规定不符时,按批判不合格。钢锭的化学成分发生争议时,仲裁分析结果为最终结果。5.5.2铟锭的表面质量和重量的检验结果与本标准的规定不符时,按锭判不合格。6标志、包装、运输、贮存
6.1标志

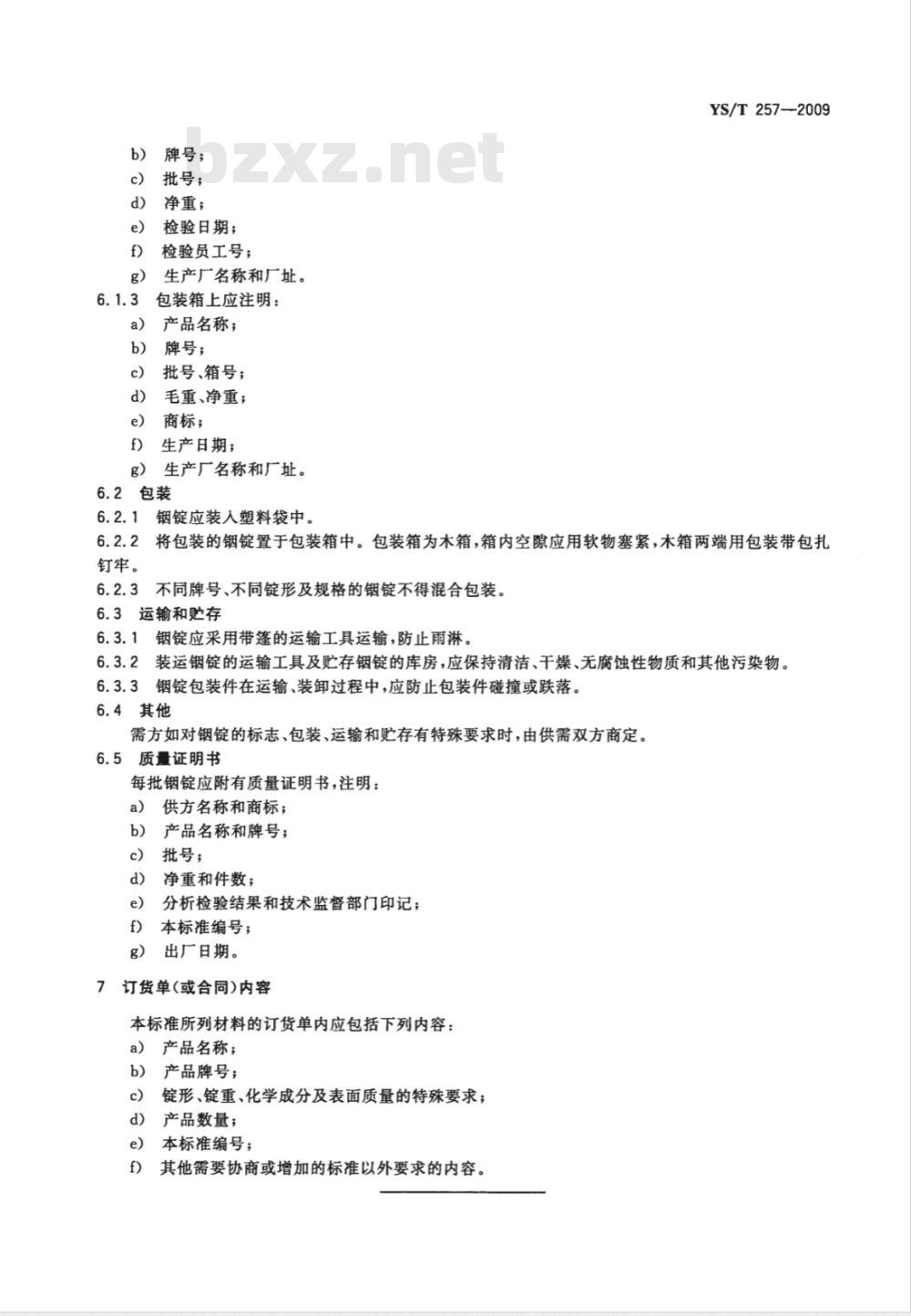

6.1.1每块铟锭上应浇铸或打印上生产厂商标、批号和年号(批号和年号可一起组合)。6.1.2铟锭应成箱包装,包装箱内应放置标签,其上注明:a)产品名称和商标;
牌号;
批号;
净重;
检验日期;
检验员工号;
生产厂名称和厂址。
包装箱上应注明:
产品名称;
牌号;
批号、箱号;
毛重、净重;
商标;
生产日期;
生产厂名称和厂址。
2包装
钉牢。
铟锭应装人塑料袋中。
YS/T257-2009
将包装的钢锭置于包装箱中。包装箱为木箱,箱内空隙应用软物塞紧,木箱两端用包装带包扎不同牌号、不同锭形及规格的铟锭不得混合包装。6.3运输和贮存
6.3.1铟锭应采用带篷的运输工具运输,防止雨淋。2装运钢锭的运输工具及贮存钢锭的库房,应保持清洁、干燥、无腐蚀性物质和其他污染物。6.3.2
6.3.3铟锭包装件在运输、装卸过程中,应防止包装件碰撞或跌落。6.4其他
需方如对钢锭的标志、包装、运输和贮存有特殊要求时,由供需双方商定。6.5质量证明书
每批钢锭应附有质量证明书,注明:a)此内容来自标准下载网
供方名称和商标;
产品名称和牌号;
批号;
净重和件数;
分析检验结果和技术监督部门印记;f)
本标准编号;
出厂日期。
订货单(或合同)内容
本标准所列材料的订货单内应包括下列内容:a)
产品名称;
产品牌号;
锭形、锭重、化学成分及表面质量的特殊要求;产品数量;
本标准编号;
其他需要协商或增加的标准以外要求的内容。YS/T257-2009
中华人民共和国有色金属
行业标准
YS/T257-2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址www.spc.net.cn
电话:68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5字数7千字
反2010年3月第一次印刷
2010年3月第一版
书号:155066·2-20365
定价14.00
昔由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国有色金属行业标准YS/T257—2009
代替YS/T257-1998
2009-12-04发布
Indium ingots
2010-06-01实施
中华人民共和国工业和信息化部发布
本标准代替YS/T257-1998《铟》。前言
与YS/T257—1998相比,本标准主要有如下变化:—一对原标准的三种牌号进行了修改,对铟及杂质成分均有更加严格的要求;增加了一个“In980”的产品牌号;增加了铟的锭重1000g和200g两种产品规格;一增加了生产样的取制样;
-增加了检验项目的规定。
本标准由全国有色金属标准化技术委员会提出并归口。本标准由株洲冶炼集团股份有限公司负责起草。本标准由柳州华锡集团有限责任公司、广西铟工业协会参加起草。YS/T257—2009
本标准主要起草人:谭仪文、范元俊、陶政修、张建军、李国宝、陈军辉、曹锦彪、何焕全。本标准所代替标准的历次版本发布情况为:YS/T257--1998、YS/T257-—1994。1范围
本标准规定了钢锭的要求、试验方法、检验规则及标志、包装、运输、贮存。YS/T257—2009
本标准适用于从锌、铅、铜、锡等冶炼生产过程中综合回收提炼的金属铟锭,也适用于其他含钢废杂物料中再生回收提炼的铟锭。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T1250极限数值的表示方法和判定方法GB/T8170数值修约规则
YS/T276(所有部分)铟锭化学分析方法3要求
3.1产品分类
铟锭按化学成分分为3个牌号:In99995、In9999、In980。3.2化学成分
3.2.1铟锭的化学成分应符合表1的规定。表1铟锭的化学成分
化学成分/%
In99995
In9999
In,不小于
杂质含量,不大于
2In99995、In9999两种牌号铟锭的含量为100%减去表1中所列杂质总和的余量。In980牌号3.2.2
锭的含量为直接测定值。
3.2.3钢锭的杂质末位后数值的修约,按GB/T8170中的有关规定进行,修约后数值的判定,按GB/T1250的有关规定进行。
3.3表面质量
铟锭的表面应平整,整洁有光泽,不允许有熔渣、夹杂、其他附着物或污染物痕迹。3.4规格
钢锭呈长方形或长方梯形,锭重分别为2000g士100g、1000g士100g、500g士50g和200g土20g四种。
3.5其他
需方如对钢锭的化学成分和表面质量等有其他要求,由供需双方商定。1
YS/T257—2009
4试验方法
4.1铟锭的化学成分仲裁分析方法按YS/T276的规定进行。4.2铟锭的重量用称量法检验。
4.3铟锭的表面质量用目视法检验。5检验规则
5.1检查与验收
5.1.1钢锭应由供方技术监督部门进行检验,保证产品质量符合本标准或订货单(或合同)的规定,并填写质量证明书。
5.1.2需方可对收到的产品按本标准的规定进行检验,如检验结果与本标准或订货单(或合同)的规定不符时,应在收到产品之日起30天内向供方提出,由供需双方协商解决。如需仲裁,仲裁取样在需方,由供需双方共同进行。
5.2组批
钢锭应成批提交检验。每批应由同一牌号、同一熔次、同一锭形及规格的产品组成。5.3检验项目
每批钢锭应进行铟锭的化学成分、表面质量和重量的检验。5.4取样和制样
5.4.1生产样的取样和制样:
5.4.1.1供方用于化学分析的铟锭试样可以从浇铸时的液态金属中采取。取样频次为:于每批铟锭分别浇铸至1/6、1/2、5/6时均匀取样。5.4.1.2取样时用不锈钢勺子于浇铸口每次接取30g40g样液倒于准备好的干净滤纸上,迅速将滤纸一端慢慢抬起,使其形成一定的斜度,让铟液缓缓地沿滤纸的斜面流动而凝成均匀的薄片,然后用不锈钢剪刀将其剪碎至不大于2mm的小片;或用玻璃吸管每次吸取30g~40g样液,置于盛有少量甘油的洁净器皿中,加热熔化后,用玻璃棒不停地搅拌,直至凝固成小于2mm的圆形颗粒。5.4.1.3将每批钢锭所取3次试样集中,混合均匀后缩分成2份,每份质量不少于30g。取一份进行化学分析,另一份装入磨口瓶(塑料袋)中妥善保存一年,用于备查。5.4.2仲裁样的取样和制样:
5.4.2.1仲裁抽样数按钢锭规格分为:锭重2000g和1000g的按总锭数的10%抽样,但不少于2锭;锭重500g的按总锭数的8%抽样,但不少于8锭;锭重200g的按总锭数的6%抽样,但不少于15锭。5.4.2.2用不锈钢刀从每块样锭的4条长棱上均匀刨取样屑(表皮上的样屑应弃去),每锭上刨取的试样量应不少于锭重的1%。
5.4.2.3将每批样锭上的刨屑用不锈钢剪刀剪碎至不大于2mm,混匀后缩减至三份,每份不少于40g,用于仲裁分析。
5.5检验结果的判定
5.5.1铟锭的化学成分分析结果与本标准的规定不符时,按批判不合格。钢锭的化学成分发生争议时,仲裁分析结果为最终结果。5.5.2铟锭的表面质量和重量的检验结果与本标准的规定不符时,按锭判不合格。6标志、包装、运输、贮存
6.1标志
6.1.1每块铟锭上应浇铸或打印上生产厂商标、批号和年号(批号和年号可一起组合)。6.1.2铟锭应成箱包装,包装箱内应放置标签,其上注明:a)产品名称和商标;
牌号;
批号;
净重;
检验日期;
检验员工号;
生产厂名称和厂址。
包装箱上应注明:
产品名称;
牌号;
批号、箱号;
毛重、净重;
商标;
生产日期;
生产厂名称和厂址。
2包装
钉牢。
铟锭应装人塑料袋中。
YS/T257-2009
将包装的钢锭置于包装箱中。包装箱为木箱,箱内空隙应用软物塞紧,木箱两端用包装带包扎不同牌号、不同锭形及规格的铟锭不得混合包装。6.3运输和贮存
6.3.1铟锭应采用带篷的运输工具运输,防止雨淋。2装运钢锭的运输工具及贮存钢锭的库房,应保持清洁、干燥、无腐蚀性物质和其他污染物。6.3.2
6.3.3铟锭包装件在运输、装卸过程中,应防止包装件碰撞或跌落。6.4其他
需方如对钢锭的标志、包装、运输和贮存有特殊要求时,由供需双方商定。6.5质量证明书
每批钢锭应附有质量证明书,注明:a)此内容来自标准下载网
供方名称和商标;
产品名称和牌号;
批号;
净重和件数;
分析检验结果和技术监督部门印记;f)
本标准编号;
出厂日期。
订货单(或合同)内容
本标准所列材料的订货单内应包括下列内容:a)
产品名称;
产品牌号;
锭形、锭重、化学成分及表面质量的特殊要求;产品数量;
本标准编号;
其他需要协商或增加的标准以外要求的内容。YS/T257-2009
中华人民共和国有色金属
行业标准
YS/T257-2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址www.spc.net.cn
电话:68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.5字数7千字
反2010年3月第一次印刷
2010年3月第一版
书号:155066·2-20365
定价14.00
昔由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 有色金属行业标准(YS)
- YS/T540.5-2006 钒化学分析方法 异戊醇萃取光度法测定铁量
- YS/T568.10-2006 氧化锆中锰量的测定(高碘酸钾吸光光度法)
- YS/T568.2-2006 氧化锆 氧化铪中铁量的测定(磺基水杨酸吸光光度法)
- YS/T523-2006 锡、铅及其合金箔和锌箔
- YS/T535.2-2006 氟化钠化学分析方法 蒸馏 硝酸钍容量法测定氟量
- YS/T509.6-2006 锂辉石、锂云母精矿化学分析方法 邻二氮杂菲光度法测定三氧化二铁量
- YS/T509.11-2006 锂辉石、锂云母精矿化学分析方法 过硫酸盐氧化光度法测定-氧化锰量
- YS/T568.7-2006 氧化锆 氧化铪中磷量的测定(锑盐-抗坏血酸钼蓝吸光光度法)
- YS/T569.4-2006 铊中锌量的测定(双硫腙苯萃取吸光光度法)
- YS/T509.5-2006 锂辉石、锂云母精矿化学分析方法 EDTA容量法测定三氧化二铁量
- YS/T574.6-2009 电真空用锆粉化学分析方法 铬天青S分光光度法测定铝量
- YS/T254.1-1994 铍精矿-绿柱石化学分析方法 磷酸盐重量法测定氧化铍量
- YS/T121-2-1992 有色金属加工企业电阻熔炼炉热平衡测试与计算方法
- YS/T572-2006 工业纯氧化铍粉末技术条件
- YS/T271.2-1994 黄药化学分析方法 乙酸滴定法测定游离碱含量
- 行业新闻
- Grass Points 如何获取?带宽贡献与推荐奖励机制详解
- FLOKI价格预测:下降通道结束后的突破信号预示50%飙升
- Ripple的RLUSD将支持Hidden Road平台24小时全天候的跨保证金交易
- 3DOS 背景全面补充:官网资源、白皮书、社区入口一次收录
- 内鬼作案?一名员工的涉嫌背叛如何导致1.4亿美元的央行黑客事件
- 分析师预测XRP支撑位将触发下一轮大涨
- 以太坊逼近3000美元,山寨币季即将来临,当前最值得购买的三大加密货币
- 这些山寨币表现不一:在波动行情中,涨幅最高达8%,跌幅最大至7%
- Grass 空投能赚多少钱?价格走势与收益计算实例
- Grass 空投二季(Season 2)启动时间与 Epoch 8 最新动态
- 3DOS是什么?快速了解空投机制与获取方式
- WazirX新闻:新加坡法庭听证会定于7月15日举行,备用日期为7月16日
- AYNI币代币经济(Tokenomics)详解与投资风险
- 黑客攻击、政府交易还是升级?86亿美元比特币转账引发猜测
- XRP账本在RWA市场取得进展,但能否持续这股热潮?
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
