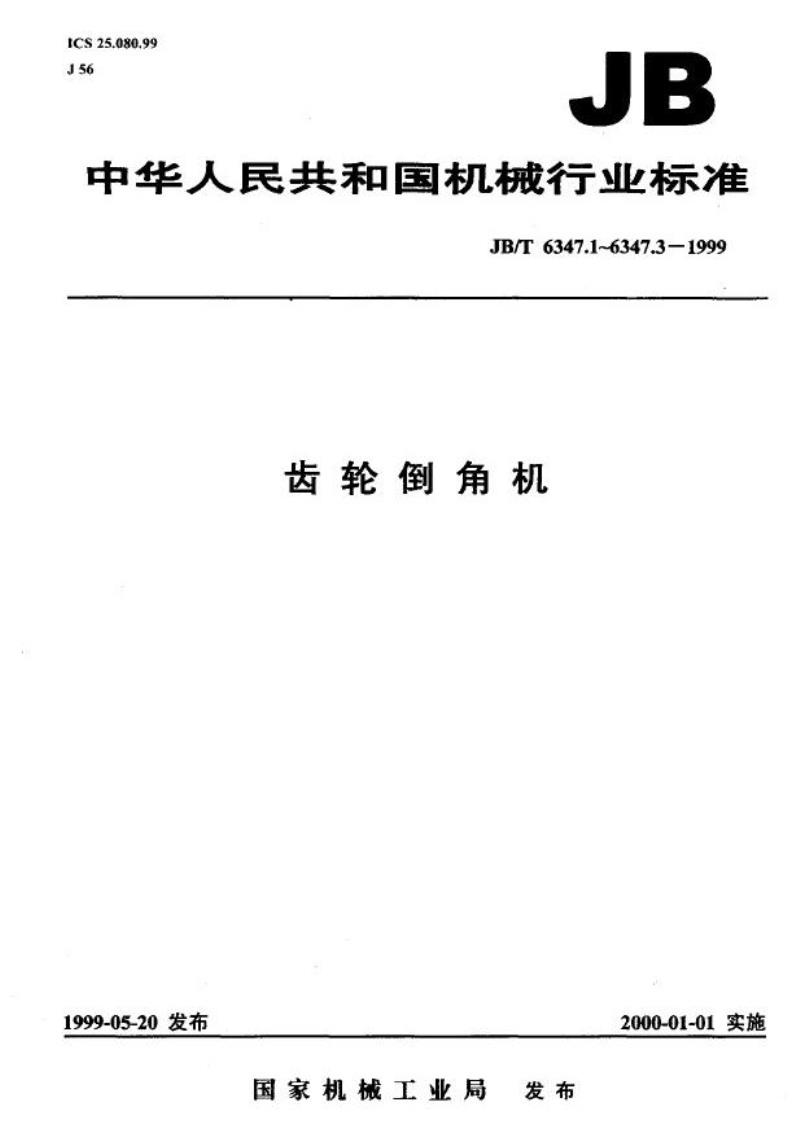

【机械行业标准(JB)】 齿轮倒角机 系列型谱

ICS25.080.99
J56
JB
中华人民共和国机械行业标准
JB/T6347.1~6347.3-1999
齿轮倒角机
1999-05-20发布
国家机械工业局
发布
2000-01-01实施
JB/T6347.2—1999
本标准是对JB/Z315—88
性修改，技术内容未改变。
本标准是JB/T6347

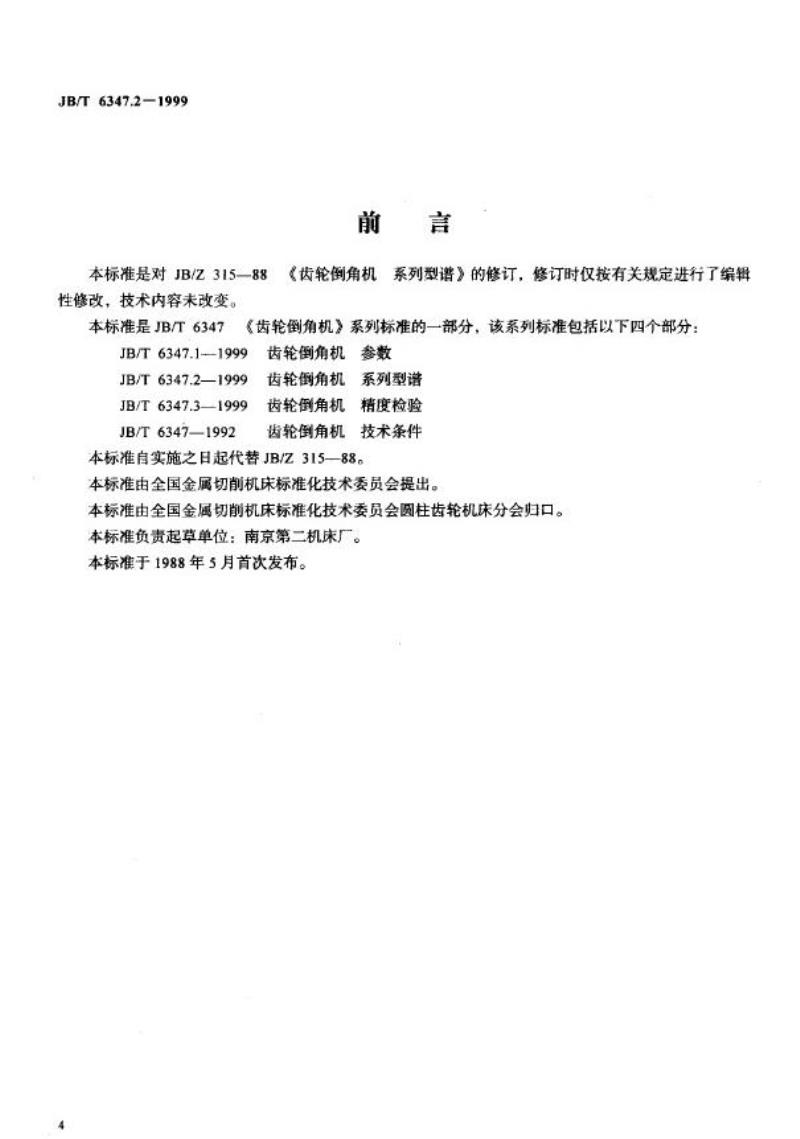

前言
齿轮倒角机系列型谱》的修订，修订时仅按有关规定进行了编辑《齿轮倒角机》系列标准的一部分，该系列标准包括以下四个部分：JB/T6347.1-—1999
JB/T 6347.2—1999
JB/T 6347.3—1999
JB/T6347—1992
齿轮倒角机参数
齿轮倒角机系列型谱
齿轮倒角机精度检验
齿轮倒角机、技术条件
本标准自实施之日起代替JB/Z315-—88。本标准由全国金属切削机床标准化技术委员会提出。本标准由全国金属切削机床标准化技术委员会圆柱齿轮机床分会归口。本标准负责起草单位：南京第二机床厂。本标准于1988年5月首次发布。

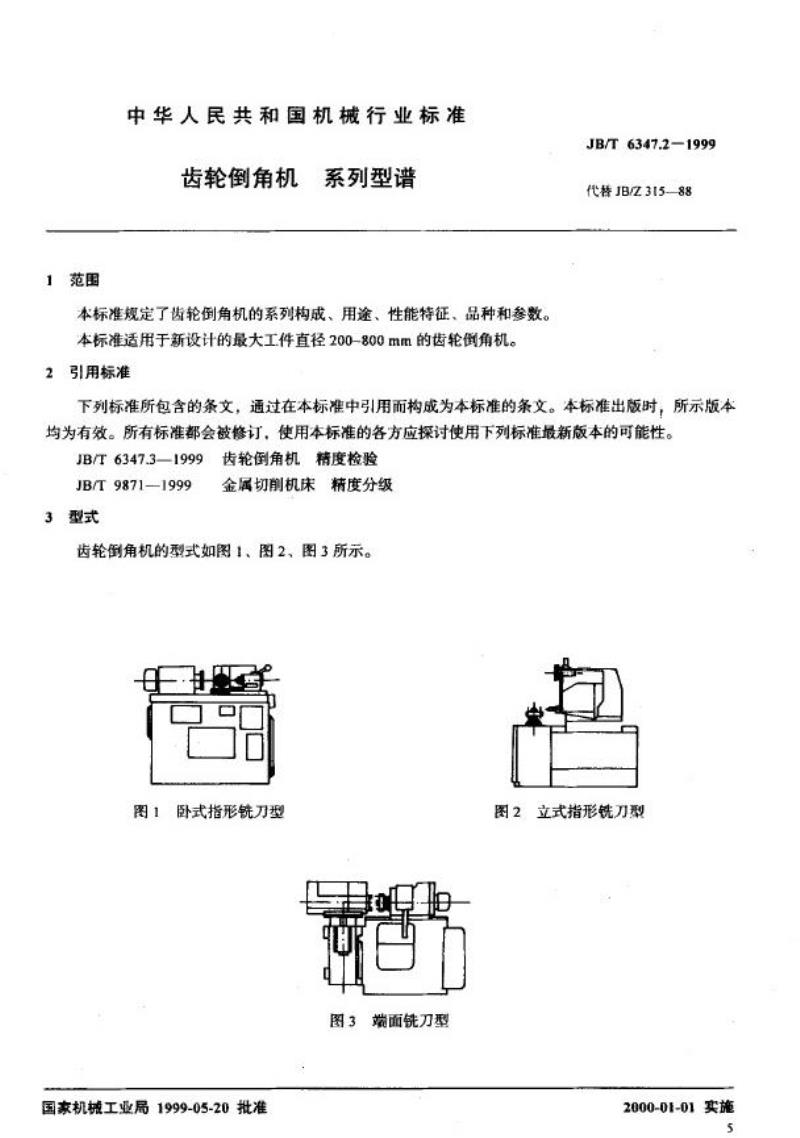

范围
中华人民共和国机械行业标准
齿轮倒角机
系列型谱
本标准规定了齿轮倒角机的系列构成、用途、性能特征、品种和参数。本标准适用于新设计的最大工件直径200-800mm的齿轮倒角机。2引用标准
JB/T6347.2—1999
代替JB/Z315—88
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。齿轮倒角机精度检验
JB/T6347.3—19991
JB/T 9871—1999
3型式
金属切削机床精度分级
齿轮倒角机的型式如图1、图2、图3所示。图1卧式指形铣刀型
国家机械工业局1999-05-20批准图3
端面铣刀型
图2立式指形铣刀型
2000-01-01实施
5

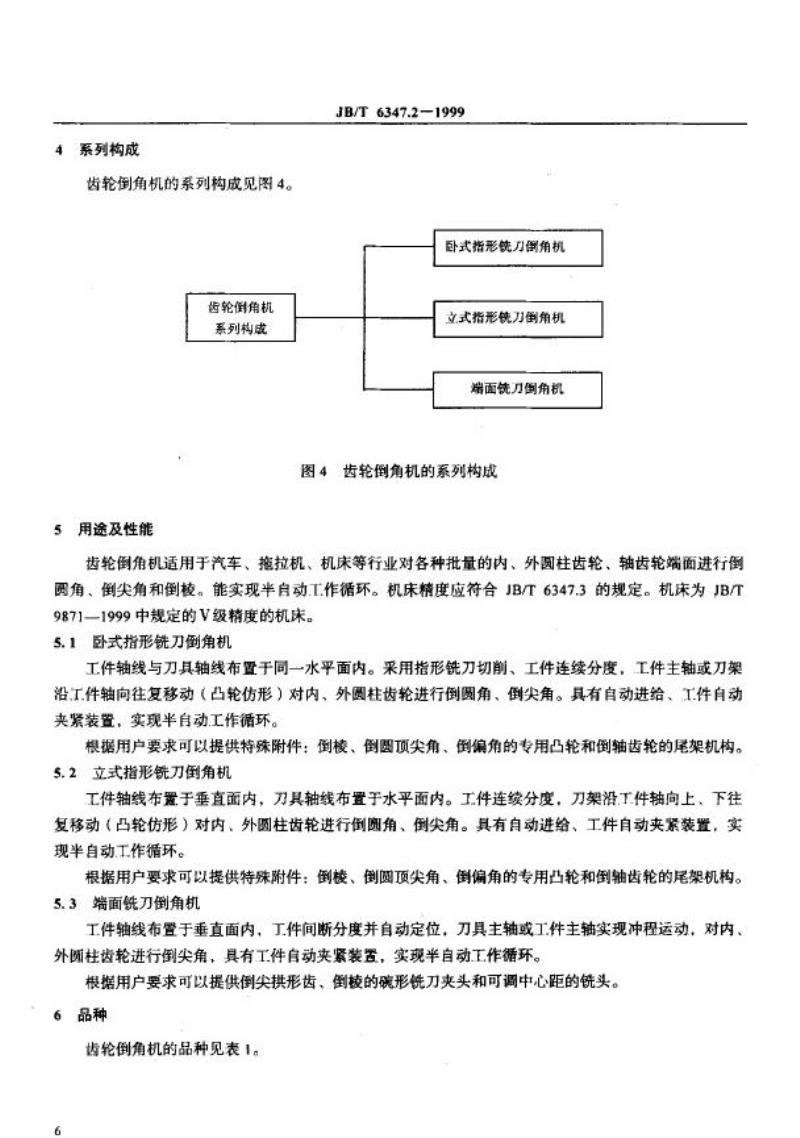

系列构成
齿轮倒角机的系列构成见图4。
齿轮倒角机
系列构成
5用途及性能
JB/T6347.2—1999
卧式指形铣刀倒角机
立式指形铣刀倒角机
端面铣刀倒角机
图4齿轮倒角机的系列构成
齿轮倒角机适用于汽车、拖拉机、机床等行业对各种批量的内、外圆柱齿轮、轴齿轮端面进行倒圆角、倒尖角和倒校。能实现半自动工作循环。机床精度应符合JB/T6347.3的规定。机床为JB/T9871—1999中规定的V级精度的机床。5.1卧式指形铣刀倒角机bzxZ.net
工件轴线与刀具轴线布置于同一水平面内。采用指形铣刀切前、工件连续分度，工件主轴或刀架沿工.件轴向往复移动（凸轮仿形）对内、外圆柱齿轮进行倒圆角、倒尖角。具有自动进给、工件自动夹紧装置，实现半自动工作循环。根据用户要求可以提供特殊附件：倒棱、倒圆项尖角、倒偏角的专用凸轮和倒轴齿轮的尾架机构。5.2立式指形铣刀倒角机
工件轴线布置于垂直面内，刀具轴线布置于水平面内。工件连续分度，刀架沿工件轴向上、下往复移动（凸轮仿形）对内、外圆柱齿轮进行倒刚角、倒尖角。具有自动进给、工件自动夹紧装置，实现半自动工作循环。
根据用户要求可以提供特殊附件：倒棱、倒圆顶尖角、倒偏角的专用凸轮和倒轴齿轮的尾架机构。5.3端面铣刀倒角机
工件轴线布置于垂直面内，工件间断分度并自动定位，刀具主轴或工件主轴实现冲程运动，对内、外柱齿轮进行倒尖角，具有工件自动夹紧装置，实现半自动工作循环。根据用户要求可以提供倒尖拱形齿、倒校的形铣刀夹头和可调中心距的铣头。6品种
齿轮倒角机的品种见表1。
6
最大1件直径
mm
200
320
500
800
参数
7
最大模数
mm
4
6
8
12
齿轮倒角机的参数见表2。
参数项目
JB/T6347.2-1999

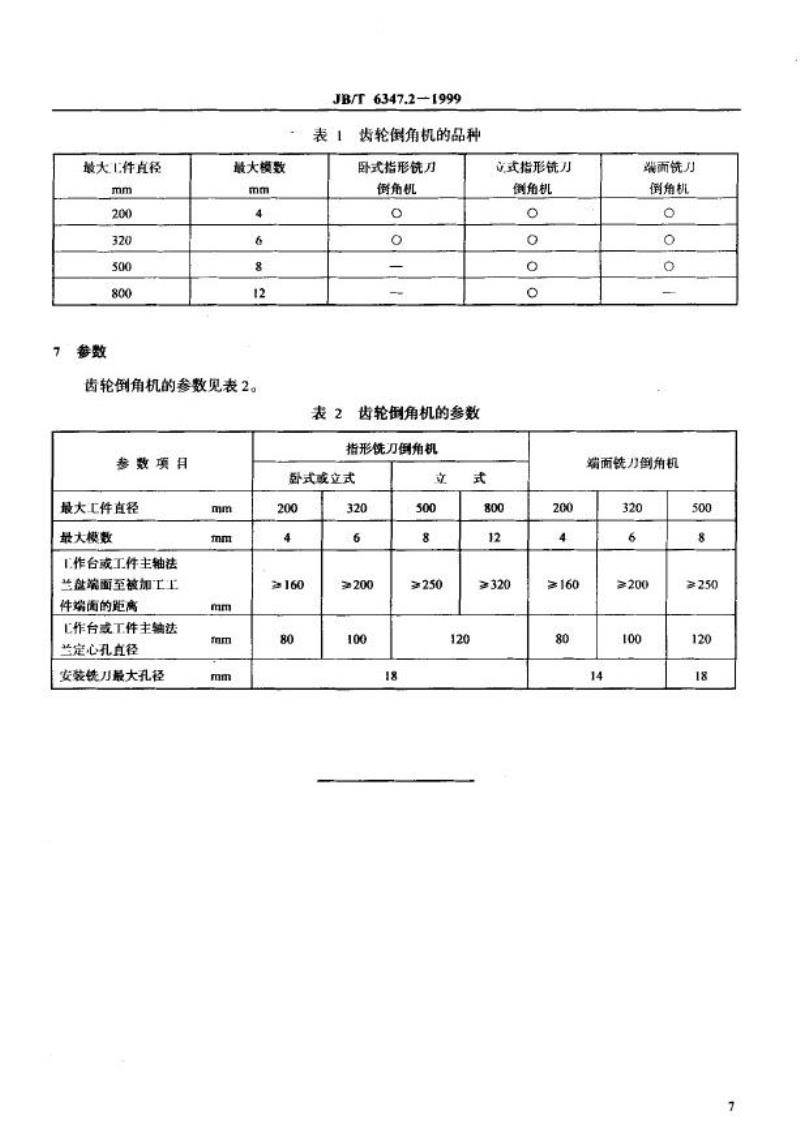

表1齿轮倒角机的品种
卧式指形铣刀
衡角机
o
o
表2齿轮倒角机的参数
指形铣刀倒角机
卧式或立式
最大工件直径
最大模数
1作台或工件主轴法
兰盘端面至被加工上
件端面的距离
L作台或工件主轴法
兰定心孔真径
安装铣刀最大孔径
mm
mm
mm
m
mm
200
4
≥160
80
320
6
200
100
18
立
500
8
>250
式
订式指形铣力
例角机
o
o
o
o
800
12
>320
120
200
4
≥160
80
端而铣力
倒角机
o
o
端面铁刀倒角机
320
6
>200
100
14
500
250
120
18
