【测绘行业标准(CH)】 基础地理信息数字产品 1:10000 1:50000生产技术规程 第4部分:数字栅格地图(DRG)

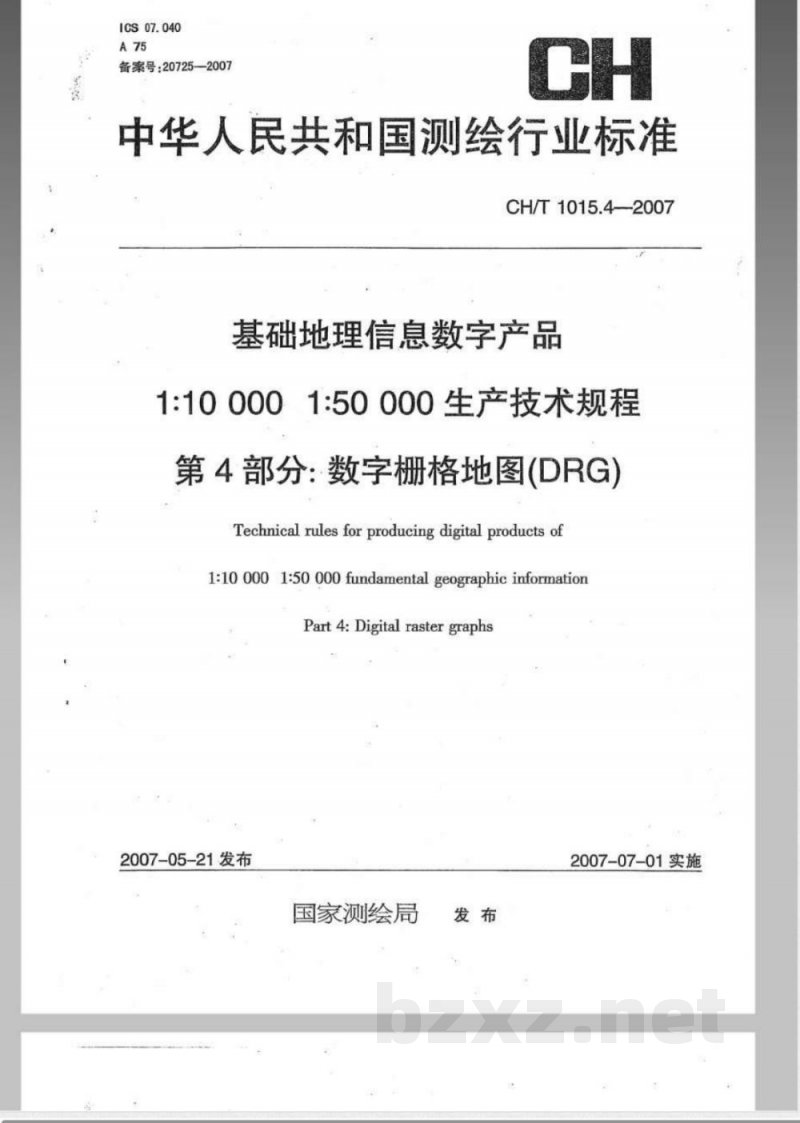

ICS07.040
备案号：20725-2007
中华人民共和国测绘行业标准
CH/T1015.4--2007
基础地理信息数字产品
1:100001:50000生产技术规程
第4部分：数字栅格地图（DRG）Technical rules for producing digital products of1:10 000 1:50 000 fundamental geographic informationPart 4: Digital raster graphs2007-05-21发布
国家测绘局
2007-07-01实施

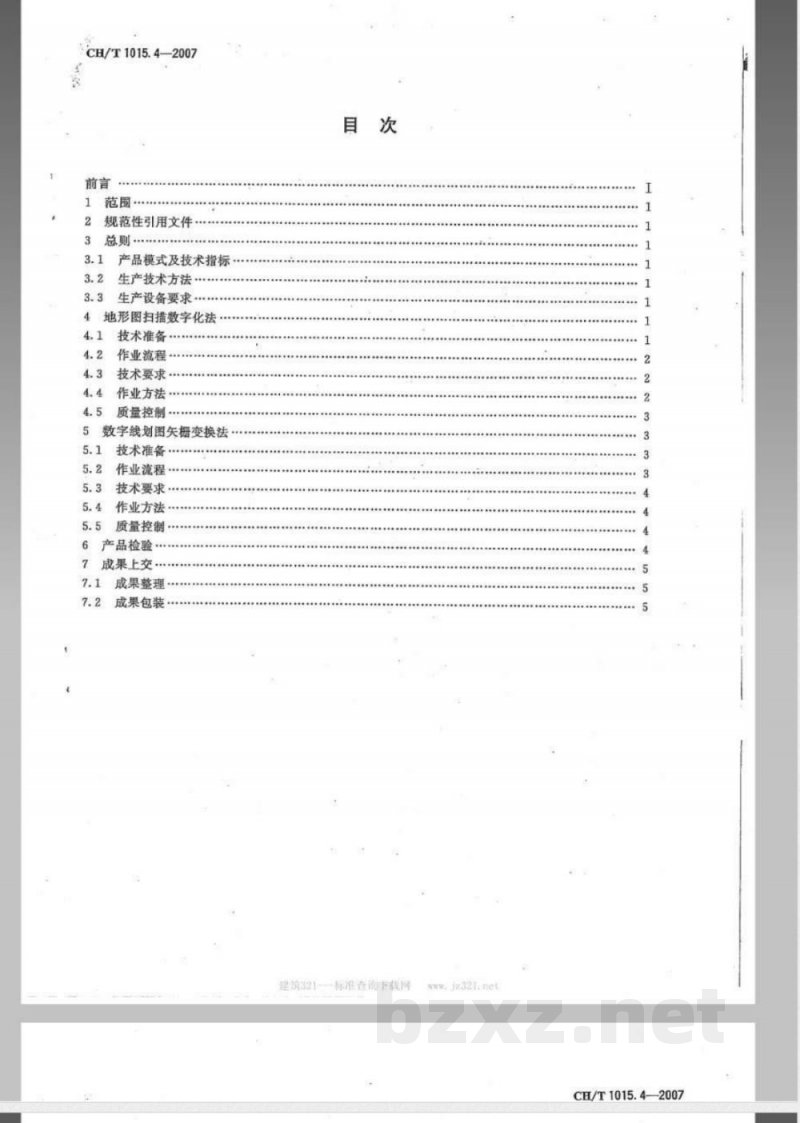

CH/T1015.4—2007
范围·
规范性引用文件
总则…
3.1产品模式及技术指标
3.2生产技术方法
3.3生产设备要求.
4地形图扫播数字化法
4.1技术准备·
作业流程
技术要求
作业方法
质量控制
数字线划图矢栅变换法
技术准备
作业流程
技术要求
作业方法
质量控制：
产品检验
成果上交…
成果整理
成果包装
建筑321-一标准套海载网
www.iz321ne
CE/T1015.4—2007
CH/T1015.4—2007
CH/T1015—2007《基础地理信息数字产品1：100001:50000生产技术规程》分为4个部分：第1部分：数字线划图(DLG)；
第2部分：数字高程模型（DEM)；第3部分：数字正射影像图(DOM)；第4部分：数字栅格地图(DRG)。本部分为CH/T1015—2007的第4部分。本标准由国家测绘局提出并归口。本标准起草单位：国家测绘局测绘标准化研究所、国家测绘局第二地形测量队。本标准主要起草人：周一、马聪丽、李建利、邓国庆、刘小强、赵文普、王永红。1范围
基础地理信息数字产品
1：100001：50000生产技术规程第4部分：数字栅格地图（DRG）CH/T1015.4—2007
CH/T1015的本部分规定了110000、1：50000数字栅格地图（以下简写为DRG）的数据采集技术、生产作业流程、作业方法及其质量控制要求。本部分适用于1：10000、1+50000数字栅格地图的采集、更新和建库，其他以数字栅格地图为对象的产品制作与应用亦可按照本部分有关内容执行。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。地球空间数据交换格式
GB/T17798
GB/T18316
CH/T1001
CH/T1004
CH/T1007
CH/T1010
3总则
数字测绘产品检查验收规定和质量评定测绘技术总结编写规定
测绘技术设计规定
基础地理信息数字产品元数据
基础地理信息数字产品1：100001：50000数字栅格地图3.1产品模式及技术指标
1：10000、1：50000数字栅格地图（DRG)的产品模式、规格、技术指标及质量要求按CH/T1010规定执行。
3.2生产技术方法
1：10000、1：50000数字栅格地图（DRG)的生产主要采用地形图扫描数字化法、数字线划图矢栅变换法
3.3生产设备要求
内业使用的各种仪器设备（包括硬件、软件），应按规定要求进行检验或精度测试，符合要求后方可使用。
4地形图扫描数字化法
4.1技术准备免费标准bzxz.net
4.1.1资料收集
收集1：10000、1：50000地形图。4.1.2资料分析
对所收集的资料进行分析，判定其是否满足地形图扫描数字化法生产DRG的要求。a）了解地形图的成图年代、成图方法、采用的标推及其数学基础等情况；请筑321-
标准套询下载同：
CH/T1015.4—2007

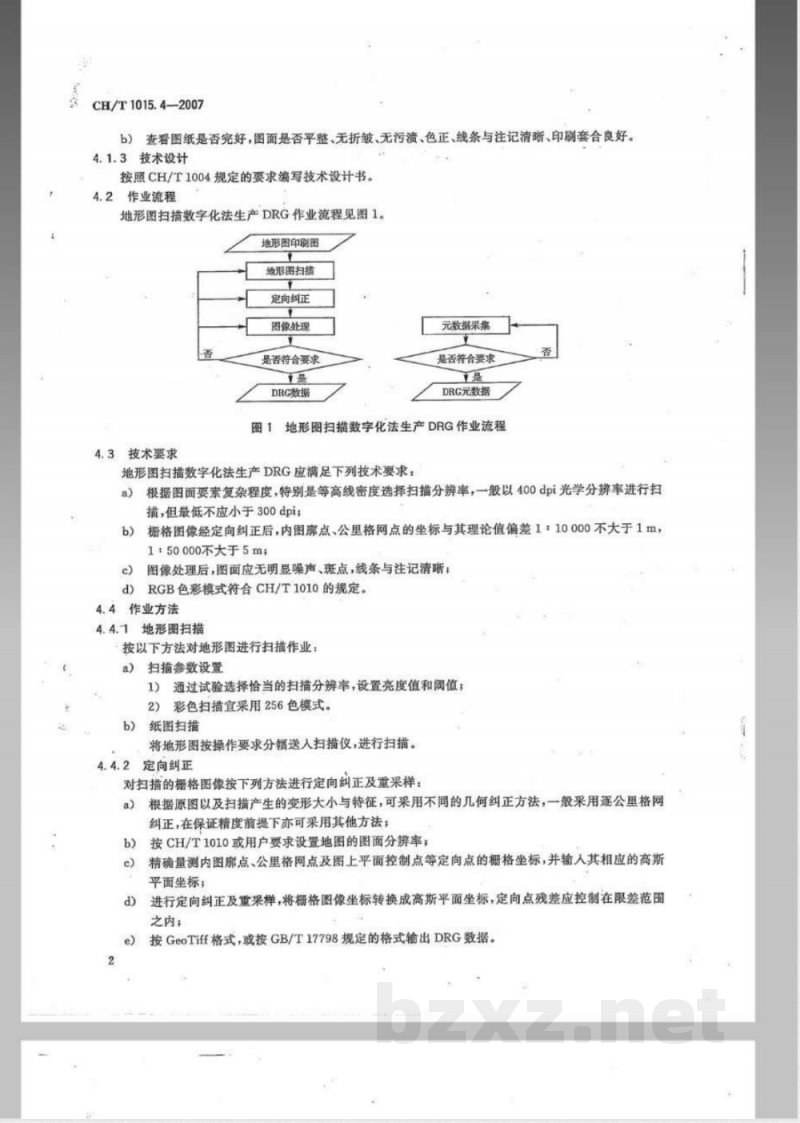

b）查看图纸是否完好，图面是否平整、无折皱、无污溃、色正、线条与注记清晰、印刷套合良好。4.1.3技术设计
按照CH/T1004规定的要求编写技术设计书。4.2作业流程
地形图扫描数字化法生产DRG作业流程见图1。地形图印刷图
地形图扫描
定向纠正
图像处理
是否符合要求
DRC数据
元数据采集
是否符合要求
DRG元数据
图1地形图扫描数字化法生产DRG作业流程4.3技术要求
地形图扫描数字化法生产DRG应满足下列技术要求：根据图面要素复杂程度，特别是等高线密度选择扫描分辨率，一般以400dpi光学分辨率进行扫描，但最低不应小于300dpi；
栅格图像经定向纠正后，内图廊点、公里格网点的坐标与其理论值偏差1：10000不大于1m，b)
1:50000不大于5m；
图像处理后，图面应无明显噪声、斑点，线条与注记清晰：d）RGB色彩模式符合CH/T1010的规定。4.4作业方法
4.4.-1地形图扫描
按以下方法对地形图进行扫描作业：a）扫描参数设置
1）通过试验选择恰当的扫描分辨率，设置亮度值和阈值；2）彩色扫描宜采用256色模式。纸图扫描
将地形图按操作要求分幅送入扫描仪，进行扫描。4.4.2定向纠正
对扫描的栅格图像按下列方法进行定向纠正及重采样：a）根据原图以及扫描产生的变形大小与特征，可采用不同的几何纠正方法，一般采用逐公里格网纠正，在保证精度前提下亦可采用其他方法；b)
按CH/T1010或用户要求设置地图的图面分辨率；精确量测内图廊点、公里格网点及图上平面控制点等定向点的栅格坐标，并输入其相应的高斯平面坐标；
进行定向纠正及重采样，将栅格图像坐标转换成高斯平面坐标，定向点残差应控制在限差范围之内；
e）按GeoTif格式，或按GB/T17798规定的格式输出DRG数据。2
4.4.3图像处理
对定向纠正后的图像进行下列处理：a）栅格编辑
1）对密集的等高线、注记等粘连严重的图像进行分割处理；2）对断线漏白的图像进行必要的连接或填充；3）清除图斑噪声。
CH/T1015.4—2007
色彩归化
1）对整幅图像的色彩模式进行简化，将扫描的256色转为32色，最终归化为16色；对于黑白图纸，则将扫描后的灰度图像变为二值图像；2）对系统性、区域性色彩噪声进行处理与色彩归化：“浅黄色”噪声，按其分布轮廊勾取多边形进行去噪或色彩归化处理；“灰色”噪声，一般分布于整个图面中，进行灰色分级处理：“杂色”噪声，一般随机分布且噪声像素较少，予以清除，归化为白色。3）选取扫描图像中与分版主色接近的构成色，按CH/T1010规定的RGB色彩模式进行色彩归化。
4.4.4相关文件制作
在DRG数据制作过程中，应按要求进行以下相关文件的制作：a）元数据采集，采用相关软件按CH/T1007规定要求录人元数据项；按规定格式填写图历，图历簿内容包括图幅数字产品概况、资料利用情况、采集过程中主要工b）
序的完成情况、出现的问题、处理方法、过程质量检查、产品质量评价等；c）按CH/T1001有关要求，编写技术总结。4.5质量控制
生产单位将DRG成果提交验收前，应按GB/T18316和CH/T1010对DRG数据的质量进行检查，消除可能存在的质量缺陷。
&）检查内图廊点、公里格网点坐标与其理论值偏差是否在限差范围内；b）检查图面是否清洁，无明显噪声；检查线划与注记是否清晰，无明显粘连或断线；c）检查色彩归化是否正确。
5数字线划图矢栅变换法
5.1技术准备
5.1.1资料收集
收集数字线划图数据，以及采用的分类代码、要素属性项、符号库等相关资料。5.1.2资料分析
对所收集的资科进行分析，判定其是否满足数字线划图矢栅变换法生产DRG的要求。a）从文档、元数据等资料了解DLG的成图年代、成图方法、采用的标准及其数学基础等情况；b）分析DLG数据所包含的要素是否完整。5.1.3技术设计
按照CH/T1004的要求编写技术设计书。5.2作业流程
数字线划图失栅变换法生产DRG作业流程见图2.3
建筑321—标准查询下载厚
www.jw321net
CH/T1015.4—2007
5.3技术要求
DLG数据
符号化
编辑处理
矢摄数据转换
是否符合要求
DRC数据
元数据采集
是否符合要求
DRG元数据
图2数字线划图失栅变换法生产DRG作业流程数字线划图矢栅变换法生产DRG应满足下列技术要求：a）DLG数据的符号化应按相应比例尺地形图图式要求进行；b）DRG数据应保持数字线划图数据的标称精度。5.4作业方法
：5.4.1DLG数据符号化
DLG数据符号化按下列方法进行：a）按相应比例尺地形图图式建立符号库：b)
利用符号库对DLG数据按要索进行符号化，并按图式表示要求作压盖处理。5.4.2
数据编辑处理
数据编辑处理按下列方法进行
对不适当的注记位置、字体类型与大小进行编辑；对要素之间不合理的位置关系进行协调处理；对其他不符合图式要求的内容进行编辑。c）
数据失栅变换
将矢量数据格式转换为格数据格式，保存其坐标定位信息，转为GeoTiff文件，或按GB/T17798的格式要求输出DRG数据。
5.4.4相关文件制作
在DRG数据制作过程中，应按要求进行以下相关文件的制作：a）元数据采集，采用相关软件按CH/T1007规定要求录人元数据项；按规定格式填写图历簿，图历簿内容包括图幅数字产品概况、资料利用情况、采集过程中主要工b）
序的完成情况、出现的问题、处理方法、过程质量检查、产品质量评价等；按CH/T1001有关要求，编写技术总结。c)
5.5质量控制
生产单位在将DRG成果提交验收前，应按GB/T18316和CH/T1010对DRG数据的质量进行检查，消除可能存在的质量缺陷。a）检查DRG的图面内容是否完整，矢量数据符号化是否符合相应比例尺地形图的图式要求；b）检查内图廊点、公里格网点坐标与其理论值偏差是否在限差范围内。6产品检验
对DRG数据及其元数据、图历簿等成果按GB/T18316规定进行产品检验，形成检查报告与验收报告。
7成果上交
7.1成果整理
CH/T1015.4—2007
对DRG数字产品及有关文档资料进行整理，按以下内容逐项登记，形成成果清单，检查无误后正式上交。
数据文件（见表1）
表1数据文件
DRG数据
DRG元数据
b）图文件(可选）
1）地形图；
数据格式
按GB/T17798规定的格式或指定的通用数据格式按CH/T1007规定的格式
2）DRG成果输出图。
e）文档资料
1）成果清单；
2）技术设计,技术总结；
3）图历薄，
4）检查报告与验收报告。
7.2成果包装
存储介质
磁带\\光盘\\硬盘
磁带\\光盘\\硬盘
数字成果以光盘为主要存储介质，也可使用磁带、磁盘或硬盘等。外包装上需标示产品标记、生产单位、生产时间等内容。
