中华人民共和国机械行业标准
JB/T 6173-1992
水溶性有机助焊剂
1992-05-15发布
中华人民共和国机械电子工业部1993-01-01实施
中华人民共和国机械行业标准
水溶性有机助焊剂
JB/T6173-1992

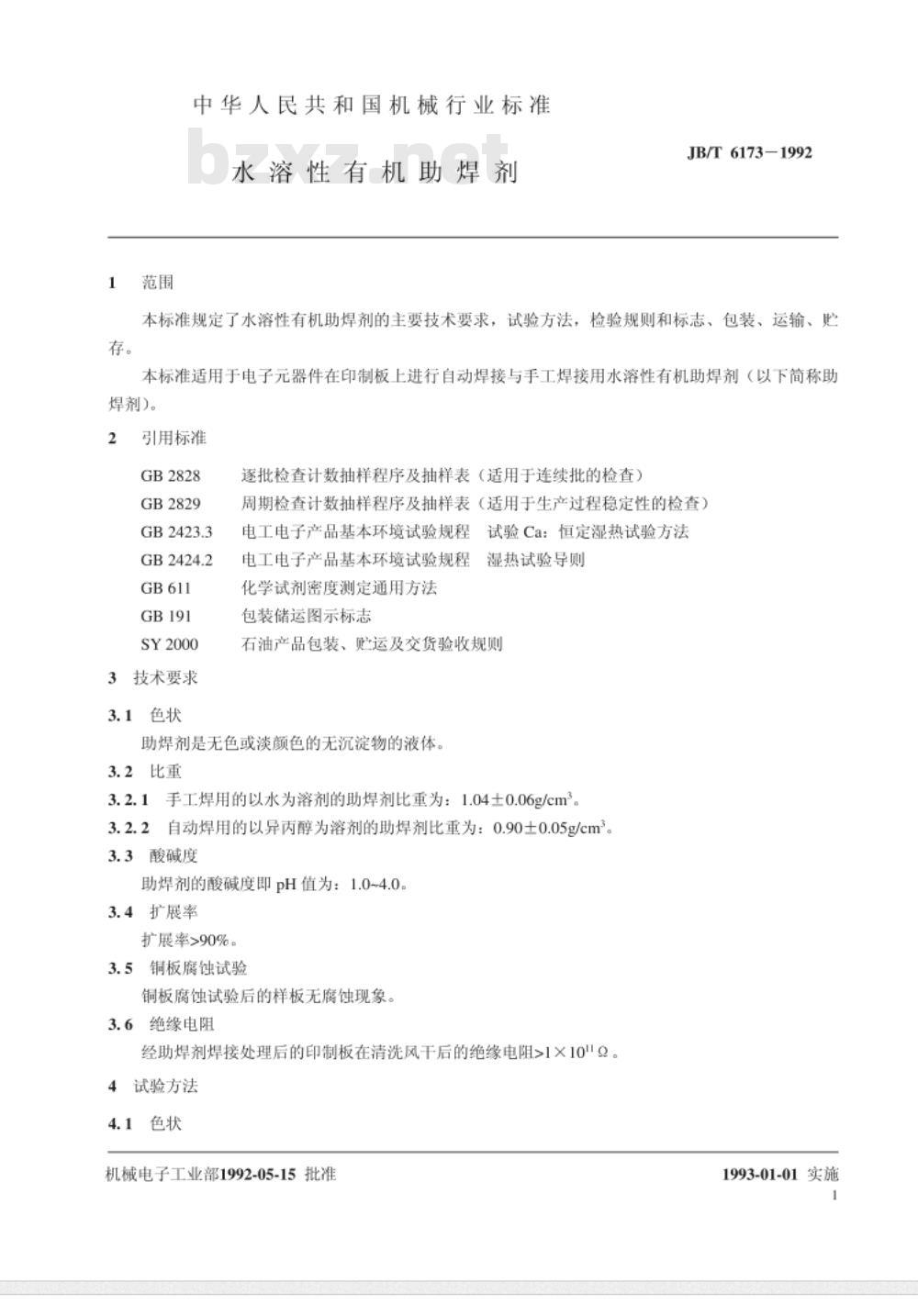

本标准规定了水溶性有机助焊剂的主要技术要求，试验方法，检验规则和标志、包装、运输、贮本标准适用于电子元器件在印制板上进行自动焊接与手工焊接用水溶性有机助焊剂（以下简称助焊剂)。
引用标准
GB2828
GB2829
GB 191
SY2000
3技术要求
3.1色状
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法电工电子产品基本环境试验规程化学试剂密度测定通用方法
包装储运图示标志
湿热试验导则www.bzxz.net
石油产品包装、贮运及交货验收规则助焊剂是无色或淡颜色的无沉淀物的液体。3.2比重
手工焊用的以水为溶剂的助焊剂比重为：1.04土0.06g/cm33.2.1
自动焊用的以异丙醇为溶剂的助焊剂比重为：0.90士0.05g/cm。3.3酸碱度
助焊剂的酸碱度即pH值为：1.0~4.0。3.4扩展率
扩展率>90%。
3.5铜板腐蚀试验
铜板腐蚀试验后的样板无腐蚀现象。3.6绝缘电阻
经助焊剂焊接处理后的印制板在清洗风干后的绝缘电阻>1×10\9。4试验方法
4.1色状
机械电子工业部1992-05-15批准1993-01-01实施
用标准色卡目测
4.2比重
比重测定按GB611的规定进行。
JB/T6173-1992
手工焊用的助焊剂比重用比重瓶法测定。自动焊用的助焊剂用比轻计测定，比重天平法做为仲裁手段。4.3酸碱度
用pH计测试。
4.4扩展率
采用的试样液为水溶性有机助焊剂，试片为0.3mmx30mmx30mm的薄铜片，试验方法参见附录A。4.5铜板腐蚀试验
本方法适用于助焊剂腐蚀性的测定，试片的制备及测试方法参见附录B。4.6绝缘电阻

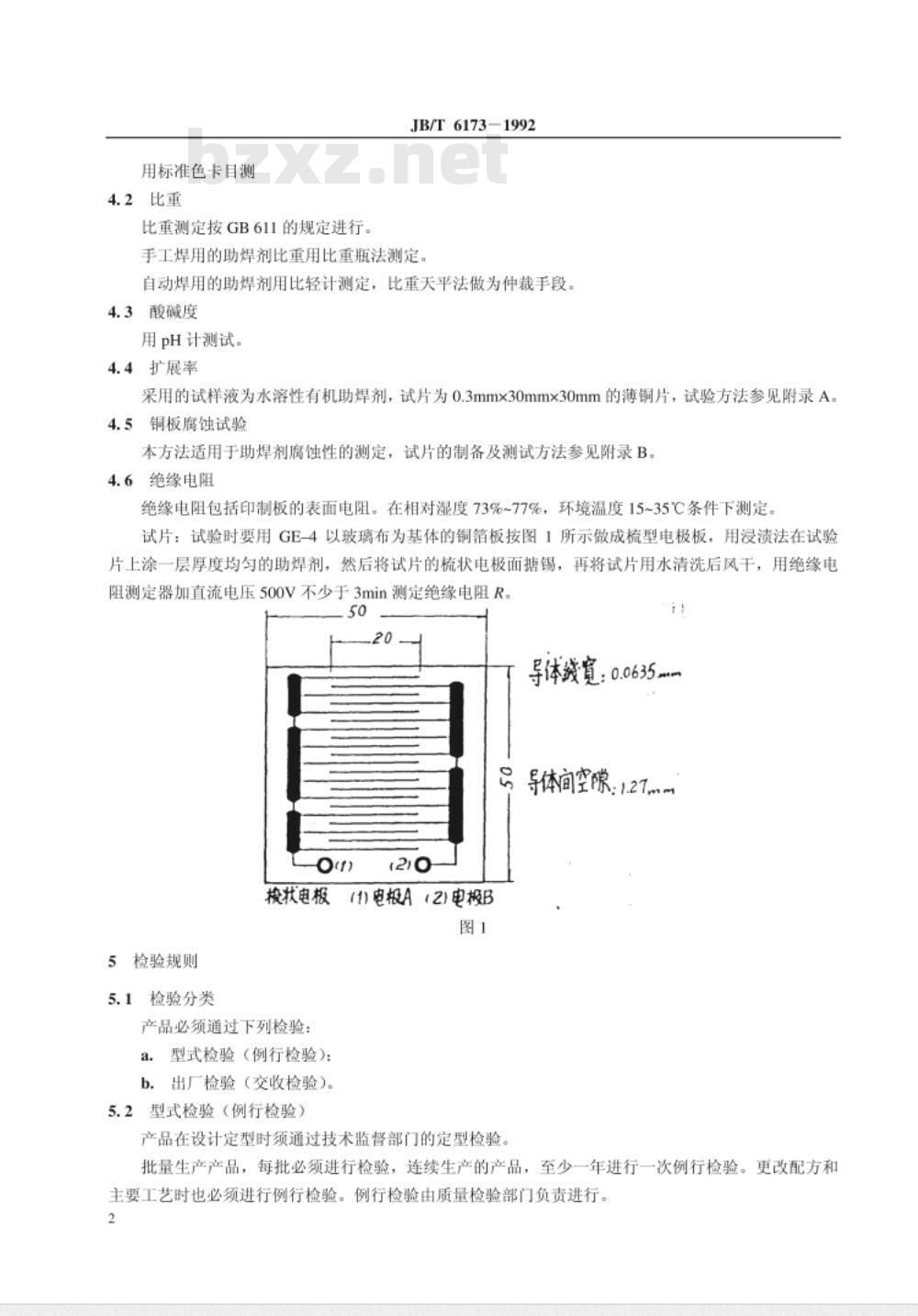

绝缘电阻包括印制板的表面电阻。在相对湿度73%~77%，环境温度15~35℃C条件下测定。试片：试验时要用GE-4以玻璃布为基体的铜箔板按图1所示做成梳型电极板，用浸渍法在试验片上涂一层厚度均匀的助焊剂，然后将试片的梳状电极面糖锡，再将试片用水清洗后风干，用绝缘电阻测定器加直流电压500V不少于3min测定绝缘电阻R。50
导体线宽：0.0635mm
导体间空隙：1.27mm
梭状电极
5检验规则
5.1检验分类
产品必须通过下列检验：
a.型式检验（例行检验)：
b．出厂检验（交收检验）。
5.2型式检验（例行检验）
(1)电极A（2)电极B
产品在设计定型时须通过技术监督部门的定型检验。批量生产产品，每批必须进行检验，连续生产的产品，至少一年进行一次例行检验。更改配方和主要工艺时也必须进行例行检验。例行检验由质量检验部门负责进行。2
JB/T6173-1992

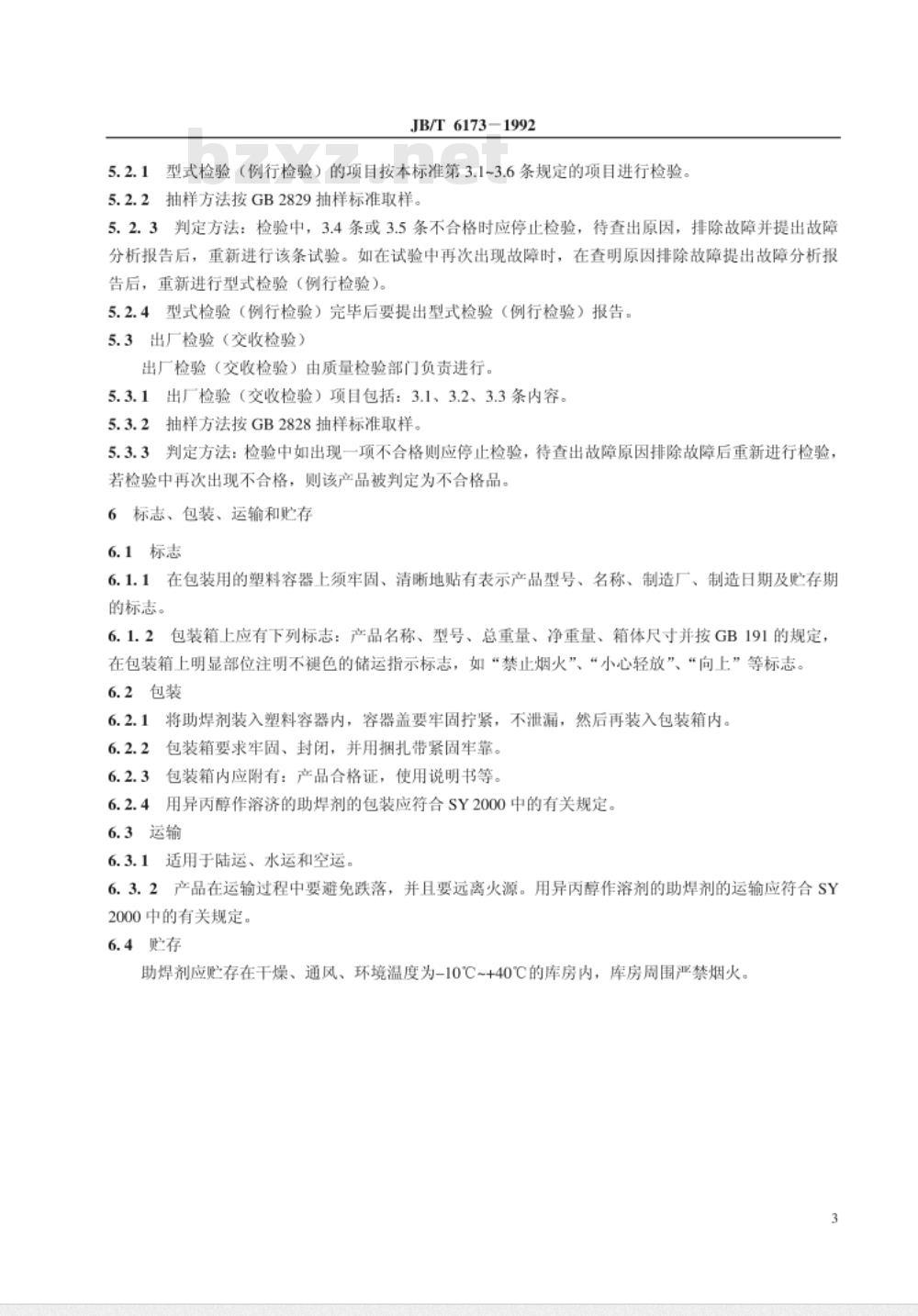

5.2.1型式检验（例行检验）的项目按本标准第3.1~3.6条规定的项目进行检验。5.2.2抽样方法按GB2829抽样标准取样。5.2.3判定方法：检验中，3.4条或3.5条不合格时应停止检验，待查出原因，排除故障并提出故障分析报告后，重新进行该条试验。如在试验中再次出现故障时，在查明原因排除故障提出故障分析报告后，重新进行型式检验（例行检验）。5.2.4型式检验（例行检验）完毕后要提出型式检验（例行检验）报告。5.3出厂检验（交收检验）
出厂检验（交收检验）由质量检验部门负责进行。5.3.1出厂检验（交收检验）项目包括：3.1、3.2、3.3条内容。5.3.2抽样方法按GB2828抽样标准取样。5.3.3判定方法：检验中如出现一项不合格则应停止检验，待查出故障原因排除故障后重新进行检验若检验中再次出现不合格，则该产品被判定为不合格品。6标志、包装、运输和贮存
6.1标志
6.1.1在包装用的塑料容器上须牢固、清晰地贴有表示产品型号、名称、制造厂、制造日期及贮存期的标志。
6.1.2包装箱上应有下列标志：产品名称、型号、总重量、净重量、箱体尺寸并按GB191的规定，在包装箱上明显部位注明不褪色的储运指示标志，如“禁止烟火”、“小心轻放”、“向上”等标志。6.2包装
6.2.1将助焊剂装入塑料容器内，容器盖要牢固拧紧，不泄漏，然后再装入包装箱内。6.2.2包装箱要求牢固、封闭，并用捆扎带紧固牢靠。6.2.3包装箱内应附有：产品合格证，使用说明书等。6.2.4用异丙醇作溶济的助焊剂的包装应符合SY2000中的有关规定。6.3运输
6.3.1适用于陆运、水运和空运。6.3.2产品在运输过程中要避免跌落，并且要远离火源。用异丙醇作溶剂的助焊剂的运输应符合SY2000中的有关规定。
6.4贮存
助焊剂应贮存在干燥、通风、环境温度为-10℃C~+40℃的库房内，库房周围严禁烟火。3
A1工作内容
本试验适用于助焊剂扩展率的测定。A2试样液和试片的准备
A2.1试样液
试样液为水溶性有机助焊剂。
A2.2试片
JB/T 6173—1992

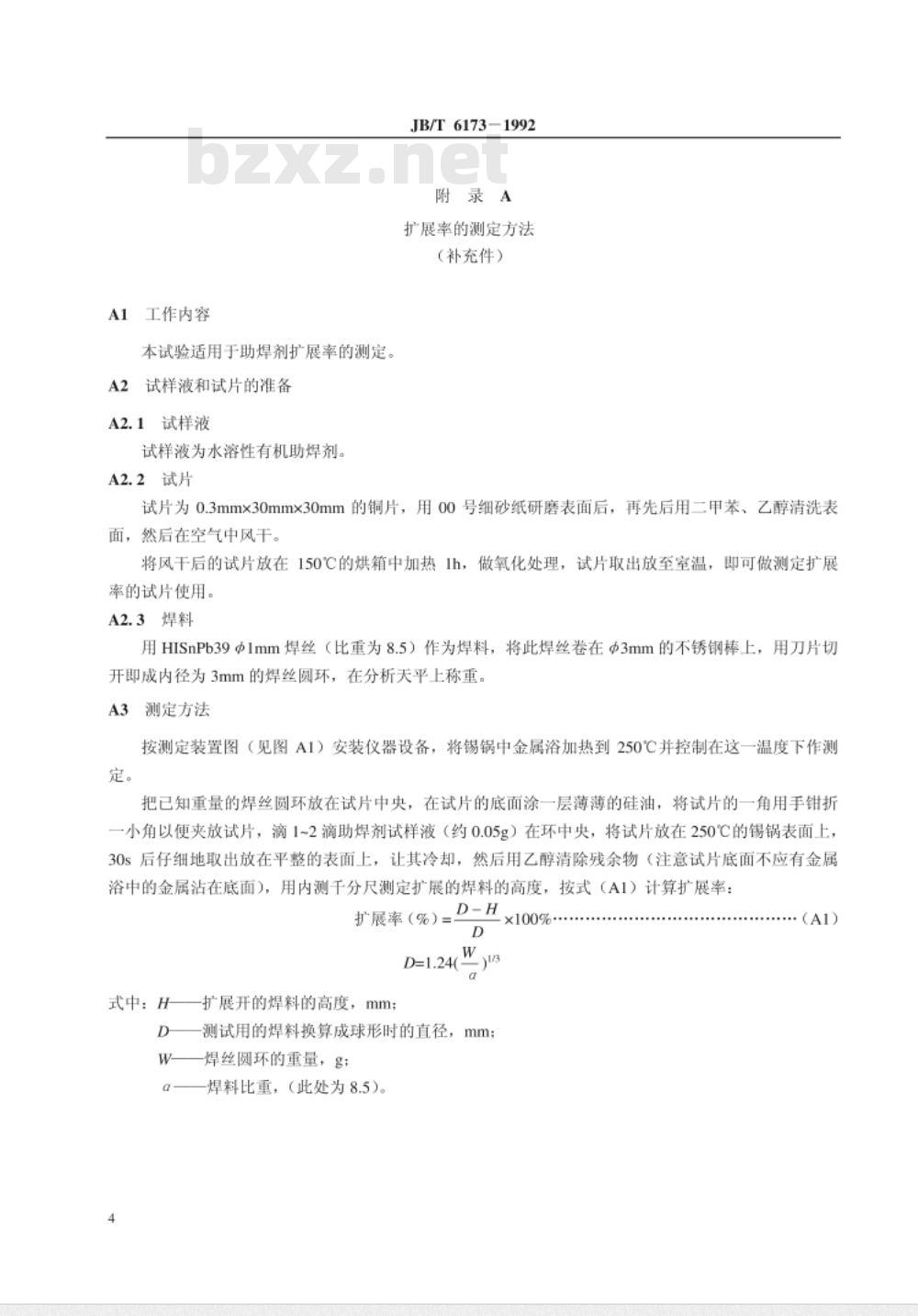

附录A
扩展率的测定方法
（补充件）
试片为0.3mmx30mmx30mm的铜片，用00号细砂纸研磨表面后，再先后用二甲苯、乙醇清洗表面，然后在空气中风干。
将风干后的试片放在150℃的烘箱中加热1h，做氧化处理，试片取出放至室温，即可做测定扩展率的试片使用。
A2.3焊料
用HISnPb39Φ1mm焊丝（比重为8.5）作为焊料，将此焊丝卷在Φ3mm的不锈钢棒上，用刀片切开即成内径为3mm的焊丝圆环，在分析天平上称重。测定方法
按测定装置图（见图A1）安装仪器设备，将锡锅中金属浴加热到250℃并控制在这一温度下作测定。
把已知重量的焊丝圆环放在试片中央，在试片的底面涂一层薄薄的硅油，将试片的一角用手钳折一小角以便夹放试片，滴1~2滴助焊剂试样液（约0.05g）在环中央，将试片放在250℃的锡锅表面上，30s后仔细地取出放在平整的表面上，让其冷却，然后用乙醇清除残余物（注意试片底面不应有金属浴中的金属沾在底面），用内测千分尺测定扩展的焊料的高度，按式（A1）计算扩展率：扩展率（%）=—
式中：H一扩展开的焊料的高度，mm；D—测试用的焊料换算成球形时的直径，mm；W—焊丝圆环的重量，g：
焊料比重，（此处为8.5）。
JB/T 61731992
辉辣因环
按莫式
水浸度计
温度计
图A1测定装置图
温控器
B1工作内容
本试验适用于助焊剂的腐蚀性测定。B2试片的制作
JB/T6173-1992
附录B
铜板腐蚀性试验
（补充件）
用00号细砂纸将四片尺寸为0.3mmx30mmx30mm的铜片表面研磨后，将其放在二甲苯有机溶剂中脱除氧化膜，接着使用乙醇洗去表面沾污，然后放置在空气中使之充分干燥。用三片做以下试验，留一片保持在干燥器中做对照用。B3试验方法
在清洗风干的三片试片上，分别滴上3滴助焊剂，放在260℃的金属浴上，加热5s后取出，放至室温。
控温烘箱
保干四
10%甘油水溶液
将按上述所作的三张试片，经水洗（40~60℃）或者95%乙醇清洗后，放在里面装有10%甘油水溶液的保干器中的支架上面，在40土2℃的烘箱中（相对湿度98%）连续放置72h后，取出与比较试片对比，观察有无腐蚀（见图B1）。附加说明：
本标准由机械电子工业部沈阳仪器仪表工艺研究所提出并归口。本标准由机械电子工业部沈阳仪器仪表工艺研究所负责起草。本标准起草人：马天程、赵世伟、谢明贵、徐晓娟。6
