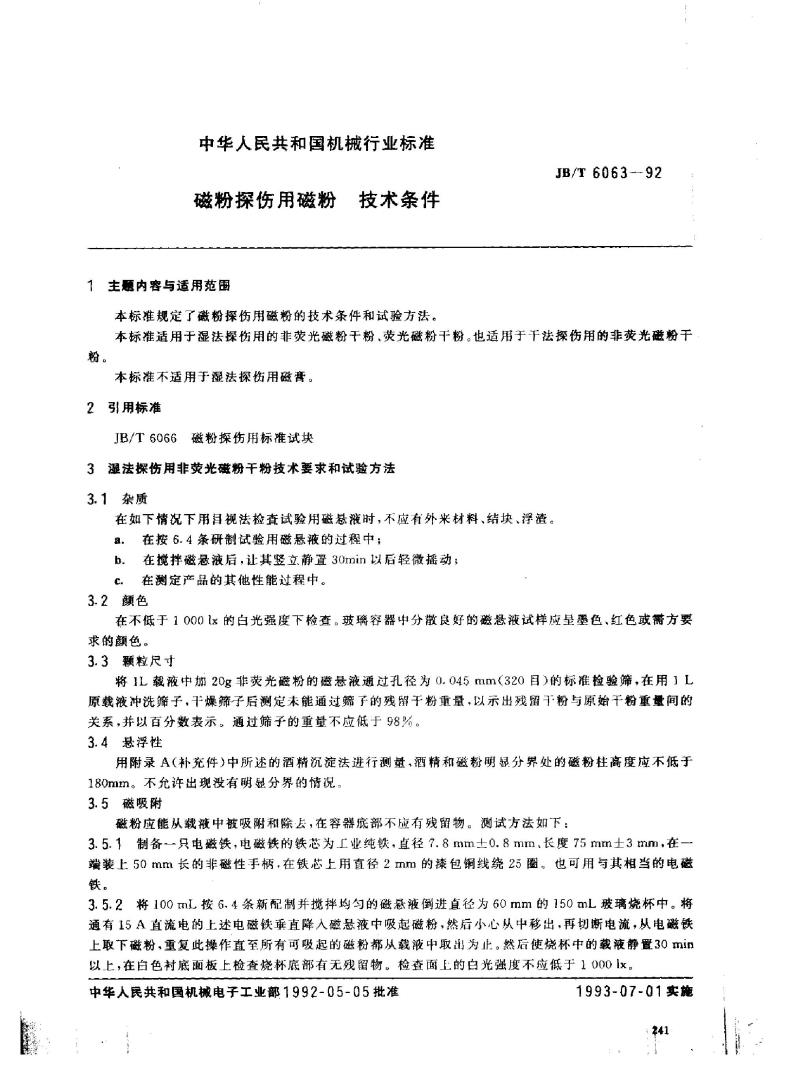

中华人民共和国机械行业标准
磁粉探伤用磁粉
1主题内容与适用范围
技术条件
本标准规定了磁粉探伤用磁粉的技术条件和试验方法。JB/T 6063--92
本标准适用于湿法探伤用的非荧光磁粉干粉、荧光磁粉干粉。也适用于干法探伤用的非荧光磁粉于粉。
本标准不适用于湿法探伤用磁膏。2引用标准
JB/T6066磁粉探伤用标准试块
3湿法探伤用非荧光磁粉干粉技术要求和试验方法3.1杂质
在如下情况下用目视法检查试验用磁悬液时，不应有外来材料、结块、浮渣。．在按6.4条研制试验用磁悬液的过程中；b，在搅拌磁悬液后，让其竖立静置30min以后轻微摇动；在测定产品的其他性能过程中。c.
3.2颜色
在不低于10001x的白光强度下检查。玻璃容器中分散良好的磁悬液试样应呈墨色、红色或需方要求的颜色。
3.3颗粒尺寸
将1L载液中加20g非荧光磁粉的磁悬液通过孔径为0.045mm（320目）的标准检验筛，在用】L原载液冲洗筛子，于燥筛子后测定末能通过筛子的残留干粉重量，以示出残留千粉与原始干粉重量间的关系，并以百分数表示。通过筛子的重量不应低于98%。3.4悬浮性
用附录A（补充件）中所述的酒精沉淀法进行测量，酒精和磁粉明显分界处的磁粉柱高度应不低于180mm。不允许出现没有明显分界的情况。3.5磁吸附
磁粉应能从载羧中被吸附和除去，在容器底部不应有残留物。测试方法如下：3.5.1制备一只电磁铁，电磁铁的铁芯为工业纯铁，直径7.8mm士0.8mm、长度75mm士3mm，在一端装上50mm长的非磁性手柄，在铁芯上用直径2mm的漆包铜线绕25圈。也可用与其相当的电磁铁。
3.5.2将100mL按6.4条新配制并搅拌均匀的磁悬液倒进直径为60mm的150mL玻璃烧杯中。将通有15A直流电的上述电磁铁垂直降人磁悬液中吸起磁粉，然后小心从中移出，再切断电流，从电磁铁上取下磁粉，重复此操作直至所有可吸起的磁粉都从载液中取出为止。然后使烧杯中的载液静置30min以上，在白色衬底面板上检查烧杯底部有无残留物。检查面上的白光强度不应低于10001x。中华人民共和国机械电子工业部1992-05-05批准1993-07-01实施
*41

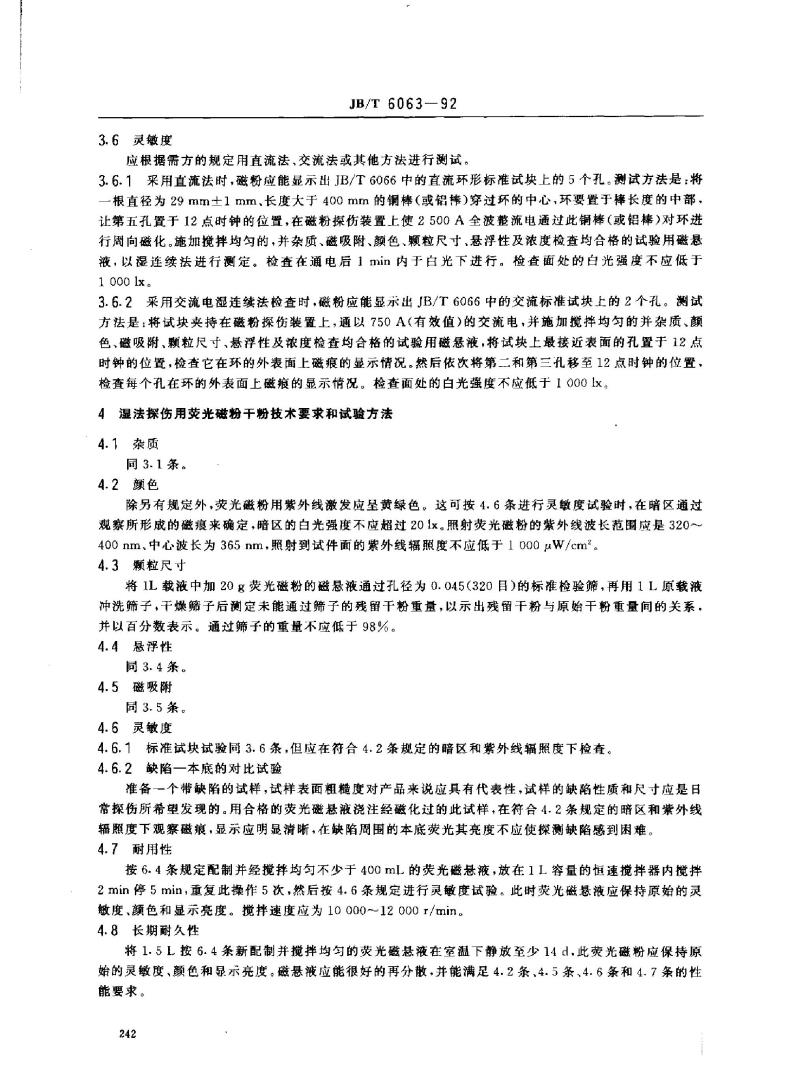

3.6灵敏度
JB/T6063—92
应根据需方的规定用直流法，交流法或其他方法进行测试。3.6.1采用直流法时，磁粉应能显示出JB/T6066中的直流环形标准试块上的5个孔。测试方法是：将一根直径为29mm土1mm、长度大于400mm的铜棒（或铝捧）穿过环的中心，环要置于摔长度的中部，让第五孔置于12点时钟的位置，在磁粉探伤装置上使2500A全波整流电通过此铜棒（或铝棒对环进行周向磁化。施加搅拌均匀的，并杂质、磁吸附、颜色、颗粒尺寸，悬浮性及浓度检查均合格的试验用磁悬液，以湿连续法进行测定。检查在通电后1min内于白光下进行。检查面处的白光强度不应低于1 000 lx。
3.6.2采用交流电湿连续法检查时，磁粉应能显示出『B/T6066中的交流标准试块上的2个孔。测试方法是：将试块夹持在磁粉探伤装置上，通以750A（有效值）的交流电，并施加搅拌均句的并杂质、颜色、磁吸附、颗粒尺寸、悬浮性及浓度检查均合格的试验用磁悬液，将试块上最接近表面的孔置于12点时钟的位置，检查它在环的外表面上磁痕的显示情况。然后依次将第二和第三孔移至12点时钟的位置，检查每个孔在环的外表面上磁痕的显示情况。检查面处的白光强度不应低于10001x。4湿法探伤用荧光磁粉干粉技术要求和试验方法4.1杂质
同3.1条。
4.2颜色
除另有规定外，荧光磁粉用紫外线激发应星黄绿色。这可按4.6条进行灵敏度试验时，在暗区通过观察所形成的磁痕来确定，暗区的白光强度不应超过201x。照射荧光磁粉的紫外线波长范围应是320～400nm、中心波长为365nm，照射到试件面的紫外线辐照度不应低于1000uW/cm。4.3颗粒尺寸
将1L载液中加20g荧光磁粉的磁悬液通过孔径为0.045（320目）的标准检验筛，再用1L原载液冲洗筛子，干燥筛子后测定未能通过筛子的残留干粉重量，以示出残留干粉与原始干粉重量间的关系，并以百分数表示。通过筛子的重量不应低于98%。4.4悬浮性免费标准下载网bzxz
同3.4条。
4.5磁吸附
同3.5条。
4.6灵敏度
4.6.1标准试块试验同3.6条，但应在符合4.2条规定的暗区和紫外线辐照度下检查。4.6.2缺陷一本底的对比试验
准备一个带缺陷的试样，试样表面粗糙度对产品来说应具有代表性，试样的缺陷性质和尺寸应是日常探伤所希望发现的。用合格的荧光磁悬液说注经磁化过的此试样，在符合4.2条规定的暗区和紫外线辐照度下观察磁痕，显示应明显清晰，在缺陷周围的本底荧光其亮度不应使探测缺陷感到困难。4.7耐用性
按6.4条规定配制并经搅拌均勾不少于400mL的荧光磁悬液，放在1L容量的恒速搅拌器内搅拌2min停5min，重复此操作5次，然后按4.6条规定进行灵敏度试验。此时荧光磁悬液应保持原始的灵敏度、颜色和显示亮度。搅拌速度应为10000~12000r/min。4.8长期耐久性
将1.5L.按6.4条新配制并搅拌均匀的荧光磁悬液在室温下静放至少14l，此荧光磁粉应保持原始的灵敏度、颜色和显示亮度。磁悬液应能很好的再分散，并能满足4.2条、4.5条、4.6条和4.7条的性能要求。
242

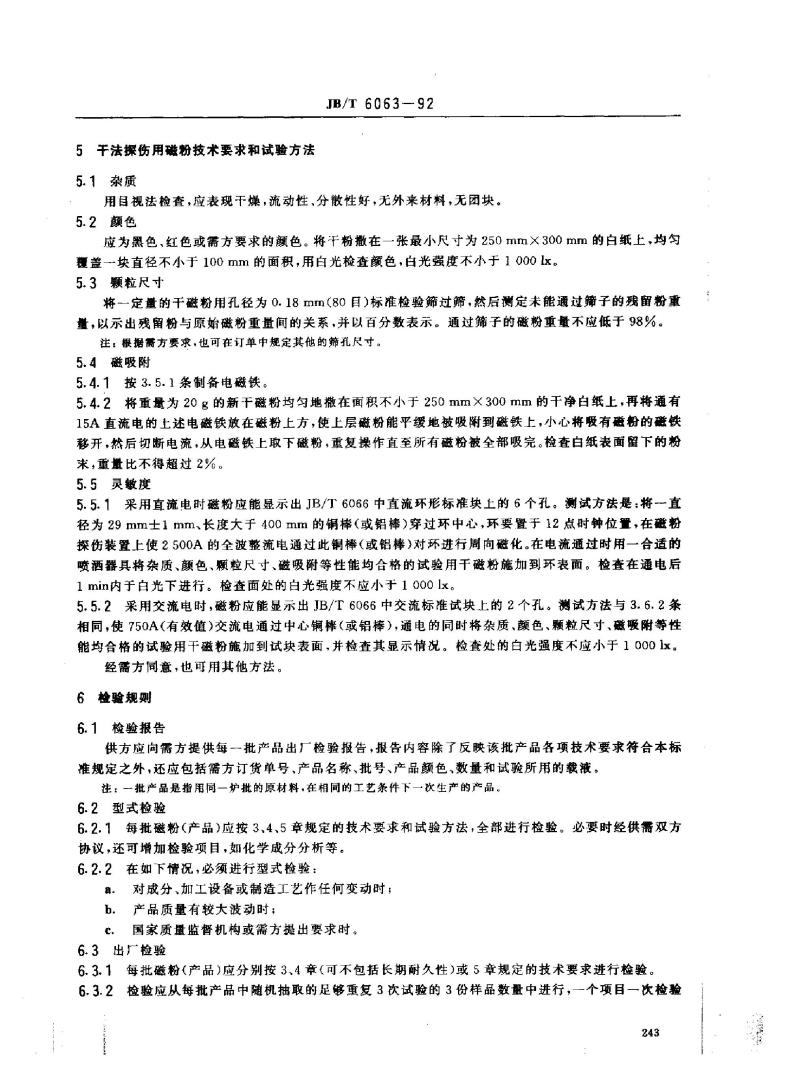

5干法探伤用磁粉技术要求和试验方法5.1杂质
JB/T 6063-92
用目视法检查，应表现干燥，流动性、分散性好，无外来材料，无团块。5.2颜色
应为黑色、红色或需方要求的颜色。将干粉撤在一张最小尺寸为250mm×300mm的白纸上，均匀覆盖块直径不小于100mm的面积，用白光检查颜色，白光强度不小于1000lx。5.3颗粒尺寸
将一定量的干磁粉用孔径为0.18mm(80目）标准检验筛过筛，然后测定未能通过筛子的残留粉重量，以示出残留粉与原始磁粉重量间的关系，并以百分数表示。通过筛子的磁粉重量不应低于98%。注：根据需方要求，也可在订单中规定其他的筛孔尺寸。5.4磁吸附
5.4.1按3.5.1条制备电磁铁。
5.4.2将重量为20g的新干磁粉均匀地撒在面积不小于250mm×300mm的干净白纸上，再将通有15A直流电的上述电磁铁放在磁粉上方，使上层磁粉能平缓地被吸附到磁铁上，小心将吸有磁粉的磁铁移开，然后切断电流，从电磁铁上取下磁粉，重复操作直至所有磁粉被全部吸完。检查白纸表面留下的粉末，重量比不得超过2%。
5.5灵度
5.5.1采用直流电时磁粉应能显示出JB/T6066中直流环形标准块上的6个孔。测试方法是：将一直径为29mm士1mm.长度大于400mm的铜棒（或铅棒）穿过环中心，环要置于12点时钟位置在磁粉探伤装置上使2500A的全波整流电通过此铜棒（或铝棒）对环进行周向磁化。在电流通过时用一合适的喷洒器具将杂质、颜色、颗粒尺寸、磁吸附等性能均合格的试验用干磁粉施加到环表面。检查在通电后1min内于白光下进行。检查面处的白光强度不应小于1000lx。5.5.2采用交流电时，磁粉应能显示出JB/T6066中交流标准试块上的2个孔。测试方法与3.6.2条相同，使750A（有效值）交流电通过中心镉棒（或铝棒），通电的同时将杂质、颜色、颗粒尺寸、磁吸附等性能均合格的试验用干磁粉施加到试块表面，并检查其显示情况。检查处的白光强度不应小于10001x。经需方伺意，也可用其他方法。6检验规则
6.1检验报告
供方应向需方提供每一批产品出厂检验报告，报告内容除了反映该批产品各项技术要求符合本标准规定之外，还应包括需方订货单号、产品名称、批号、产品颜色、数量和试验所用的载液。注：一批产品是指用同一炉批的原材料，在相同的工艺条件下一次生产的产品。6.2型式检验
6.2.1每批磁粉（产品）应按3、4、5章规定的技术要求和试验方法，全部进行检验。必要时经供需双方协议，还可增加检验项目，如化学成分分析等。6.2.2在如下情况，必须进行型式检验：#．对成分、加工设备或制造工艺作任何变动时；b．产品质量有较大波动时；
c．国家质量监督机构或需方提出要求时。6.3出厂检验
6.3.1每批磁粉（产品）应分别按3、4章（可不包括长期耐久性）或5章规定的技术要求进行检验。6.3.2检验应从每批产品中随机抽取的足够重复3次试验的3份样品数量中进行，一个项目一次检验243
JB/T 6063—92

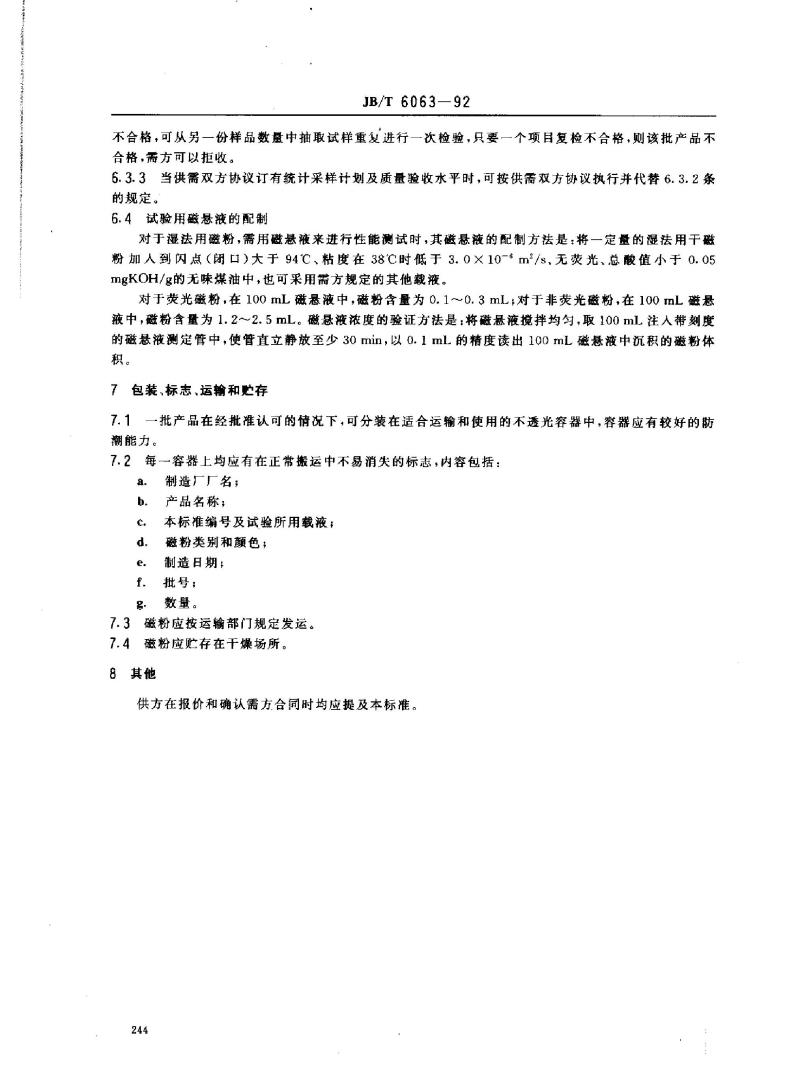

不合格，可从另一份样品数量中抽取试样重复进行一次检验，只要一个项目复检不合格，则该批产品不合格，需方可以拒收。
6.3.3当供需双方协议订有统计采样计划及质量验收水平时，可按供需双方协议执行并代替6.3.2条的规定。
6.4试验用磁悬液的配制
对于湿法用磁粉，需用磁悬液来进行性能测试时，其磁悬液的配制方法是：将一定量的湿法用干磁粉加人到闪点（闭口）大于94℃、粘度在38℃时低于3.0×10-6m2/s、无荧光、总酸值小于0.05mgKOH/g的无味煤油中，也可采用需方规定的其他载液。对于荧光磁粉，在100mL磁悬液中，磁粉含量为0.1~~0.3mL，对于非荧光磁粉，在100mL磁悬液中，磁粉含量为1.2～2.5mL。磁悬液浓度的验证方法是：将磁悬液搅拌均匀，取100mL注人带刻度的磁悬液测定管中，使管直立静放至少30min，以0.1mL的精度读出100mL磁悬液中沉积的磁粉体积。
包装，标志、运输和贮存
7.1
批产品在经批准认可的情况下，可分装在适合运输和使用的不透光容器中，容器应有较好的防潮能力。
7.2
每一容器上均应有在正常搬运中不易消失的标志，内容包括：a.
b.
c
d.
e.
f.
g.
制造厂厂名；
产品名称，
本标准编号及试验所用载液；
磁粉类别和颜色；
制造日期；
批号：
数量。
7.3磁粉应按运输部门规定发运。7.4磁粉应贮存在干燥场所。
8其他
供方在报价和确认需方合同时均应提及本标准。244

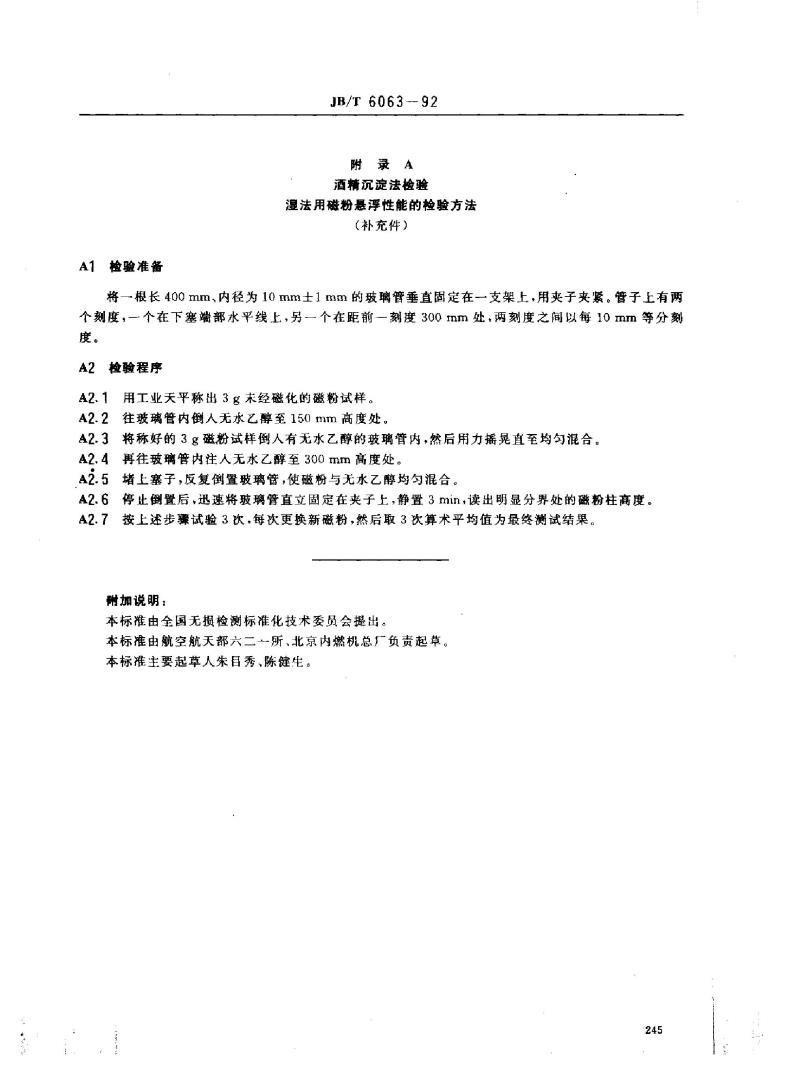

A1检验准备
JB/T6063--92
附录A
酒精沉淀法检验
湿法用磁粉悬浮性能的检验方法(补充件）
将一根长400mm、内径为10mm士1mm的玻璃管垂直固定在一支架上，用夹子夹紧。管子上有两个刻度，一个在下塞端部水平线上，另一个在距前一刻度300mm处，两刻度之间以每10mm等分刻度。
A2检验程序
A2.1月
用工业天平称出3g末经磁化的磁粉试样。往玻璃管内倒人无水乙醇至150mm高度处A2.2
将称好的3g磁粉试样倒人有无水乙醇的玻璃管内，然后用力摇晃直至均匀混合。A2.3
A2.4
再往玻璃管内注人无水乙醇至300mm高度处。A2.5堵上塞子，反复倒置玻璃管，使磁粉与无水乙醇均勾混合。停止倒置后，迅速将玻璃管直立固定在夹子上，静置3min，读出明显分界处的磁粉柱高度。A2.6
A2.7
按上述步骤试验3次，每次更换新磁粉，然后取3次算术平均值为最终测试结巢。谢加说明：
本标准由全国无损检测标准化技术委员会提出。本标准由航空航天部六二一所、北京内燃机总厂负责起草。本标推主要起草人朱目秀、陈键生。245
