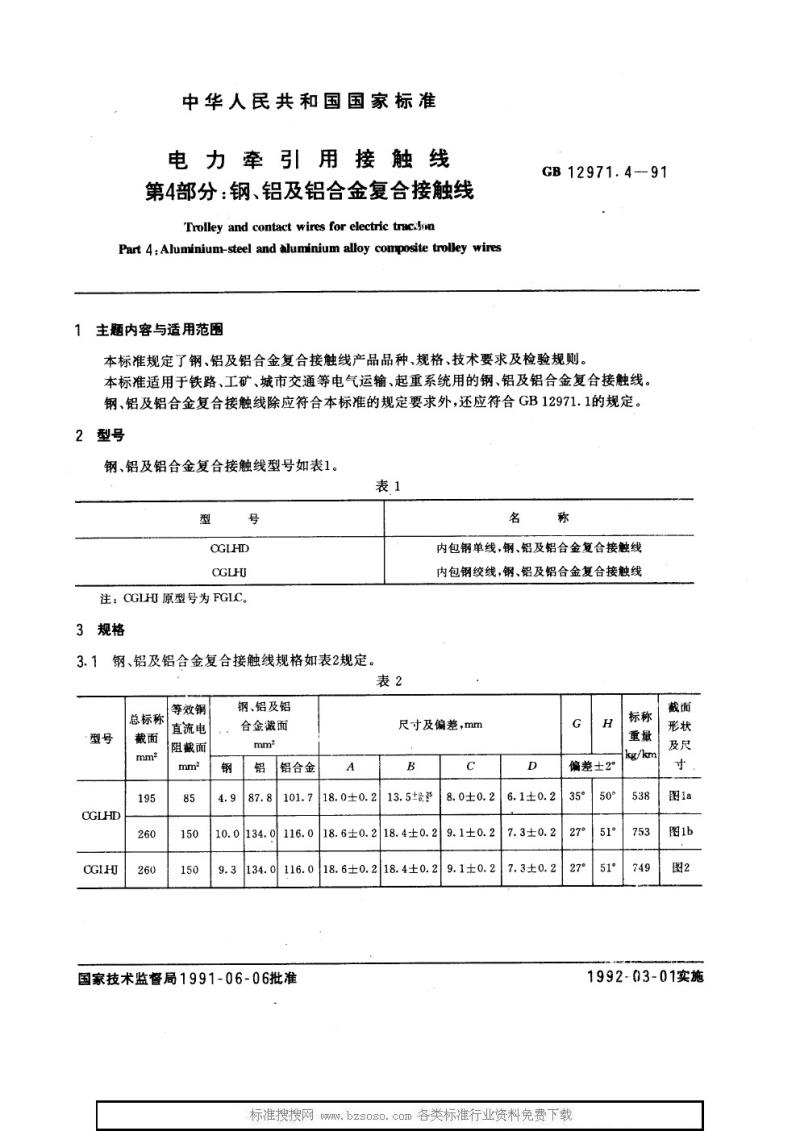

中华人民共和国国家标准
电力牵引用接触线
第4部分:钢、铝及铝合金复合接触线Trolley and contactwiresforelectrictracinPart 4:Aluminium-steel and aluminium alloy composite trolley wires1主题内容与适用范围
GB12971.4-91
本标准规定了钢、铝及铝合金复合接触线产品品种、规格、技术要求及检验规则本标准适用于铁路、工矿、城市交通等电气运输、起重系统用的钢、铝及铝合金复合接触线。钢、铝及铝合金复合接触线除应符合本标准的规定要求外,还应符合GB12971.1的规定。2型号
钢、铝及铝合金复合接触线型号如表1。表1
型
号
CGLHD
CGLHJ
注:CGLHI原型号为FGLC。
3规格
3.1钢、铝及铝合金复合接触线规格如表2规定。总标称
型号wwW.bzxz.Net
CGLHD
CGIHI
截面
mm2
195
260
260
等效铜
直流电
阻截面
mm2
85
150
150
钢
钢、铝及铝
合金徽面
mm2
铝
4.9
铝合金
87.8
101.7
A
表2
名
称
内包钢单线,钢、铝及铝合金复合接触线内包钢绞线,钢、铝及铝合金复合接触线标称
尺寸及偏差,mm
B
13.5±2
18.0±0.2
C
8.0±0.2
116.018.6±0.218.4±0.29.1±0.210.0134.0
9.3
116.018.6±0.218.4±0.29.1±0.2134.0
国家技术监督局1991-06-06批准D
6.1±0.2
7.3±0.2
7.3±0.2
G
H
偏差±2°
35°
27°
27°
50°
51°
51°
重最
kg/km
538
753
749
截面
形状
及尺
寸
图1a
图1b
图2
1992-03-01实施
铝合金
GB12971.4-91
图1
图2
合金

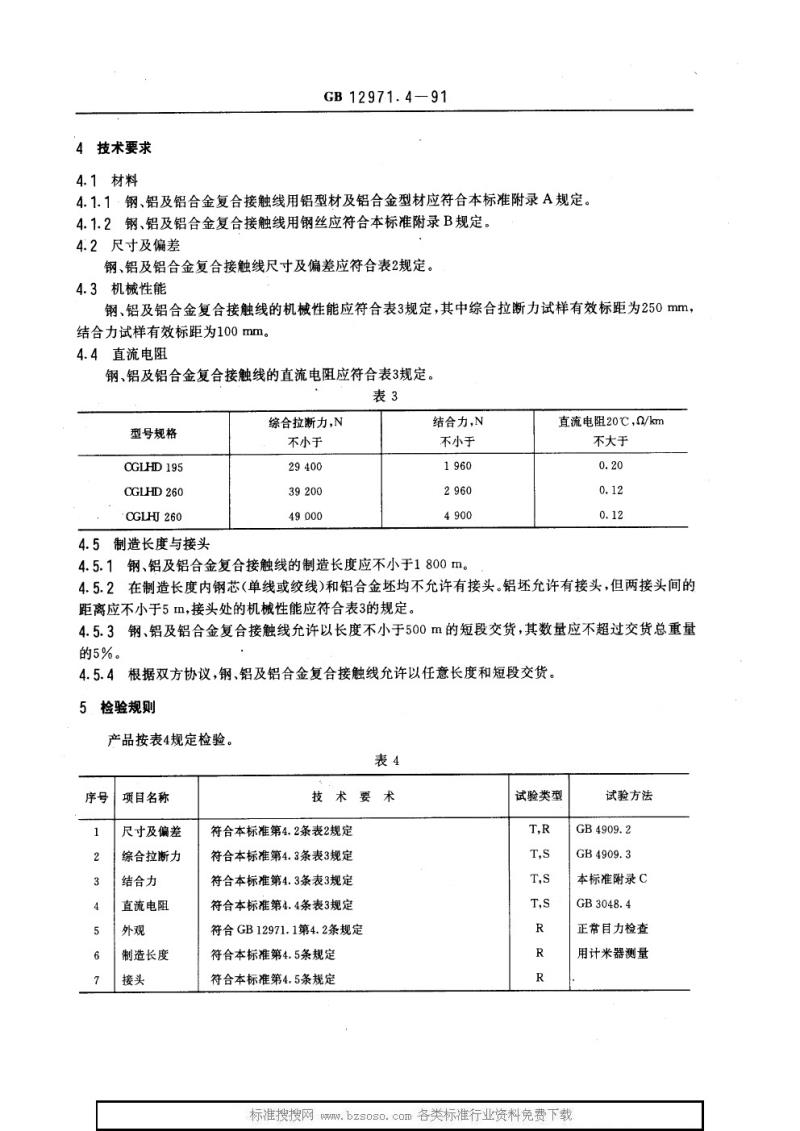

4技术要求
4.1材料
GB12971.4—91
4.1.1·钢、铝及铝合金复合接触线用铝型材及铝合金型材应符合本标准附录A规定。4.1.2钢、铝及铝合金复合接触线用钢丝应符合本标准附录B规定。4.2尺寸及偏差
钢、铝及铝合金复合接触线尺寸及偏差应符合表2规定。4.3机械性能
钢、铝及铝合金复合接触线的机械性能应符合表3规定,其中综合拉断力试样有效标距为250mm,结合力试样有效标距为100mm。
4.4直流电阻
钢、铝及铝合金复合接触线的直流电阻应符合表3规定。表3
型号规格
CGLHD195
CGLHD260
CGLHI260
4.5制造长度与接头
综合拉断力,N
不小于
29 400
39200
49.000
结合力,N
不小于
1960
2960
4900
4.5.1钢、铝及铝合金复合接触线的制造长度应不小于1800m。直流电阻20℃,2/km
不大于
0.20
0.12
0.12
4.5.2在制造长度内钢芯(单线或绞线)和铝合金坏均不允许有接头。铝坏允许有接头,但两接头间的距离应不小于5m,接头处的机械性能应符合表3的规定。4.5.3钢、铝及铝合金复合接触线允许以长度不小于500m的短段交货,其数量应不超过交货总重量的5%。
4.5.4根据双方协议,钢、铝及铝合金复合接触线允许以任意长度和短段交货。5检验规则
产品按表4规定检验。
表4
序号
2
4
5
6
项目名称
尺寸及偏差
综合拉断力
结合力
直流电阻
外观
制造长度
接头
技术要术
符合本标准第4.2条表2规定
符合本标准第4.3条表3规定
符合本标准第4.3条表3规定
符合本标准第4.4条表3规定
符合GB12971.1第4.2条规定
符合本标准第4.5条规定
符合本标准第4.5条规定
试验类型
T,R
T,s
T,s
T,s
R
R
R
试验方法
GB4909.2
GB4909.3
本标准附录 C
GB3048.4
正常目力检查
用计米器测量
A1冷热加工铝型材
冷加工铝型材:
热加工铝型材:
GB12971.4—91

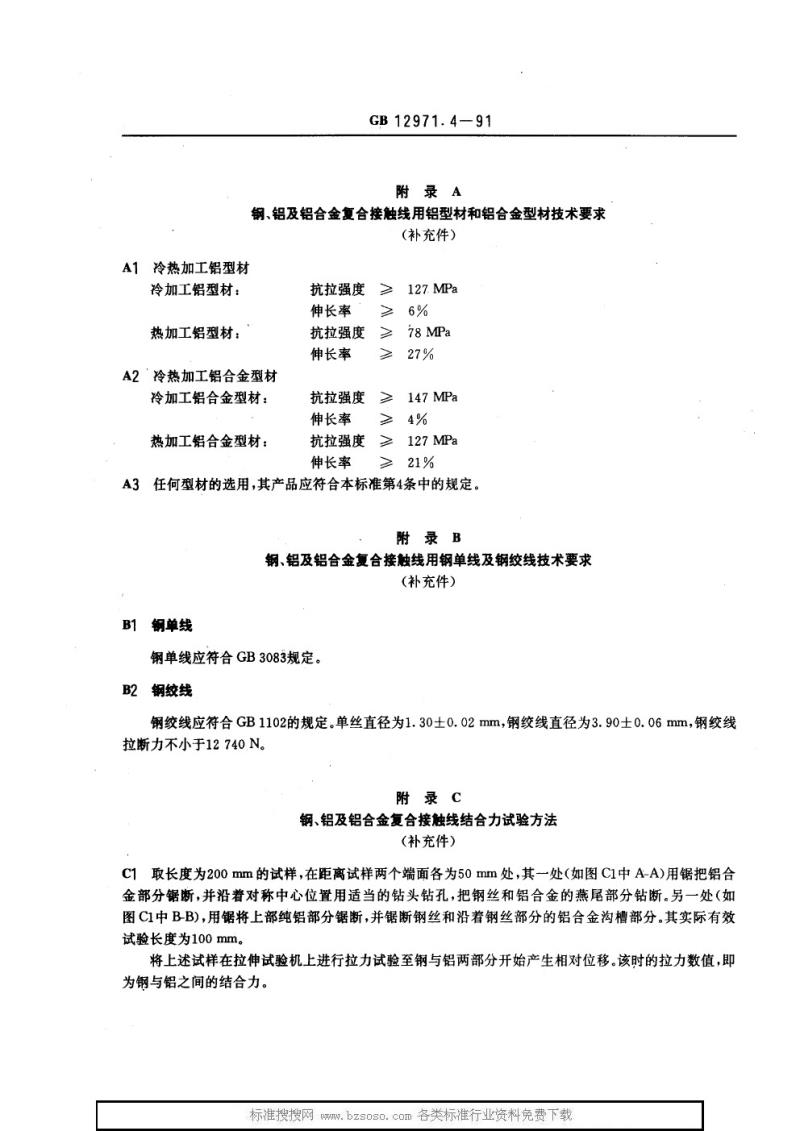

附录A
钢、铝及铝合金复合接触线用铝型材和铝合金型材技术要求(补充件)
抗拉强度
伸长率
抗拉强度
伸长率
A2'冷热加工铝合金型材
冷加工铝合金型材:
热加工铝合金型材:
抗拉强度
伸长率
抗拉强度
伸长率
>
>
>
127.MPa
6%
78MPa
27%
147MPa
4%
127MPa
21%
A3任何型材的选用,其产品应符合本标准第4条中的规定。附录B
钢、铝及铝合金复合接触线用钢单线及钢绞线技术要求(补充件)
B1钢单线
钢单线应符合GB3083规定。
B2钢绞线
钢绞线应符合GB1102的规定。单丝直径为1.30士0.02mm,钢绞线直径为3.90士0.06mm,钢绞线拉断力不小于12740N。
附录C
钢、铝及铝合金复合接触线结合力试验方法(补充件)
C1取长度为200mm的试样,在距离试样两个端面各为50mm处,其一处(如图C1中A-A)用锯把铝合金部分锯断,并沿着对称中心位置用适当的钻头钻孔,把钢丝和铝合金的燕尾部分钻断。另一处(如图C1中B-B),用锯将上部纯铝部分锯断,并锯断钢丝和沿着钢丝部分的铝合金沟槽部分。其实际有效试验长度为100mm。
将上述试样在拉伸试验机上进行拉力试验至钢与铝两部分开始产生相对位移。该时的拉力数值,即为钢与铝之间的结合力。
附加说明:
50
A-A
A
铝
GB12971.4-91
100
200
铝合金
图C1
本标准由中华人民共和国机械电子工业部提出本标准由上海电缆研究所归口。B
B-B
50
本标准由上海电缆研究所、铁道部铁道科学研究院金属化学研究所、泰安电线厂起草。本标准主要起草人王学平。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
电力牵引用接触线
第4部分:钢、铝及铝合金复合接触线Trolley and contactwiresforelectrictracinPart 4:Aluminium-steel and aluminium alloy composite trolley wires1主题内容与适用范围
GB12971.4-91
本标准规定了钢、铝及铝合金复合接触线产品品种、规格、技术要求及检验规则本标准适用于铁路、工矿、城市交通等电气运输、起重系统用的钢、铝及铝合金复合接触线。钢、铝及铝合金复合接触线除应符合本标准的规定要求外,还应符合GB12971.1的规定。2型号
钢、铝及铝合金复合接触线型号如表1。表1
型
号
CGLHD
CGLHJ
注:CGLHI原型号为FGLC。
3规格
3.1钢、铝及铝合金复合接触线规格如表2规定。总标称
型号wwW.bzxz.Net
CGLHD
CGIHI
截面
mm2
195
260
260
等效铜
直流电
阻截面
mm2
85
150
150
钢
钢、铝及铝
合金徽面
mm2
铝
4.9
铝合金
87.8
101.7
A
表2
名
称
内包钢单线,钢、铝及铝合金复合接触线内包钢绞线,钢、铝及铝合金复合接触线标称
尺寸及偏差,mm
B
13.5±2
18.0±0.2
C
8.0±0.2
116.018.6±0.218.4±0.29.1±0.210.0134.0
9.3
116.018.6±0.218.4±0.29.1±0.2134.0
国家技术监督局1991-06-06批准D
6.1±0.2
7.3±0.2
7.3±0.2
G
H
偏差±2°
35°
27°
27°
50°
51°
51°
重最
kg/km
538
753
749
截面
形状
及尺
寸

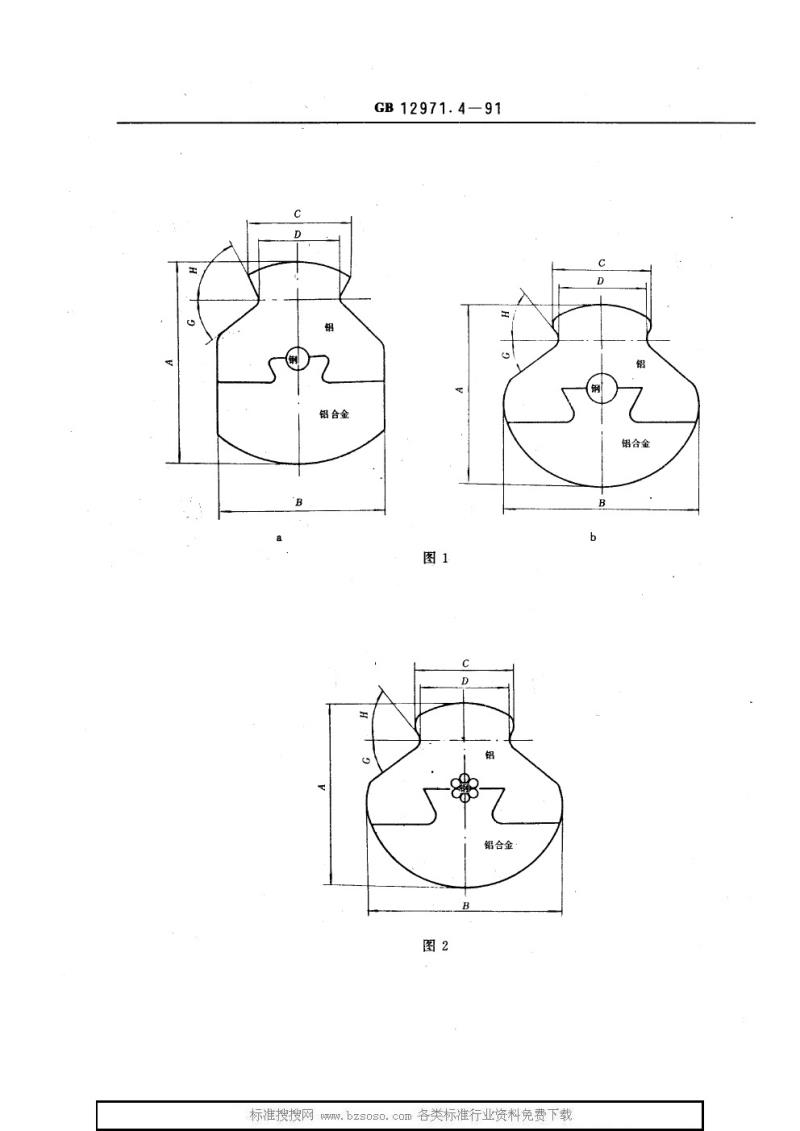

图1a
图1b
图2
1992-03-01实施
铝合金
GB12971.4-91
图1
图2
合金
4技术要求
4.1材料
GB12971.4—91
4.1.1·钢、铝及铝合金复合接触线用铝型材及铝合金型材应符合本标准附录A规定。4.1.2钢、铝及铝合金复合接触线用钢丝应符合本标准附录B规定。4.2尺寸及偏差
钢、铝及铝合金复合接触线尺寸及偏差应符合表2规定。4.3机械性能
钢、铝及铝合金复合接触线的机械性能应符合表3规定,其中综合拉断力试样有效标距为250mm,结合力试样有效标距为100mm。
4.4直流电阻
钢、铝及铝合金复合接触线的直流电阻应符合表3规定。表3
型号规格
CGLHD195
CGLHD260
CGLHI260
4.5制造长度与接头
综合拉断力,N
不小于
29 400
39200
49.000
结合力,N
不小于
1960
2960
4900
4.5.1钢、铝及铝合金复合接触线的制造长度应不小于1800m。直流电阻20℃,2/km
不大于
0.20
0.12
0.12
4.5.2在制造长度内钢芯(单线或绞线)和铝合金坏均不允许有接头。铝坏允许有接头,但两接头间的距离应不小于5m,接头处的机械性能应符合表3的规定。4.5.3钢、铝及铝合金复合接触线允许以长度不小于500m的短段交货,其数量应不超过交货总重量的5%。
4.5.4根据双方协议,钢、铝及铝合金复合接触线允许以任意长度和短段交货。5检验规则
产品按表4规定检验。
表4
序号
2
4
5
6
项目名称
尺寸及偏差
综合拉断力
结合力
直流电阻
外观
制造长度
接头
技术要术
符合本标准第4.2条表2规定
符合本标准第4.3条表3规定
符合本标准第4.3条表3规定
符合本标准第4.4条表3规定
符合GB12971.1第4.2条规定
符合本标准第4.5条规定
符合本标准第4.5条规定
试验类型
T,R
T,s
T,s
T,s
R
R
R
试验方法
GB4909.2
GB4909.3
本标准附录 C
GB3048.4
正常目力检查
用计米器测量
A1冷热加工铝型材
冷加工铝型材:
热加工铝型材:
GB12971.4—91
附录A
钢、铝及铝合金复合接触线用铝型材和铝合金型材技术要求(补充件)
抗拉强度
伸长率
抗拉强度
伸长率
A2'冷热加工铝合金型材
冷加工铝合金型材:
热加工铝合金型材:
抗拉强度
伸长率
抗拉强度
伸长率
>
>
>
127.MPa
6%
78MPa
27%
147MPa
4%
127MPa
21%
A3任何型材的选用,其产品应符合本标准第4条中的规定。附录B
钢、铝及铝合金复合接触线用钢单线及钢绞线技术要求(补充件)
B1钢单线
钢单线应符合GB3083规定。
B2钢绞线
钢绞线应符合GB1102的规定。单丝直径为1.30士0.02mm,钢绞线直径为3.90士0.06mm,钢绞线拉断力不小于12740N。
附录C
钢、铝及铝合金复合接触线结合力试验方法(补充件)
C1取长度为200mm的试样,在距离试样两个端面各为50mm处,其一处(如图C1中A-A)用锯把铝合金部分锯断,并沿着对称中心位置用适当的钻头钻孔,把钢丝和铝合金的燕尾部分钻断。另一处(如图C1中B-B),用锯将上部纯铝部分锯断,并锯断钢丝和沿着钢丝部分的铝合金沟槽部分。其实际有效试验长度为100mm。
将上述试样在拉伸试验机上进行拉力试验至钢与铝两部分开始产生相对位移。该时的拉力数值,即为钢与铝之间的结合力。
附加说明:
50
A-A
A
铝
GB12971.4-91
100
200
铝合金

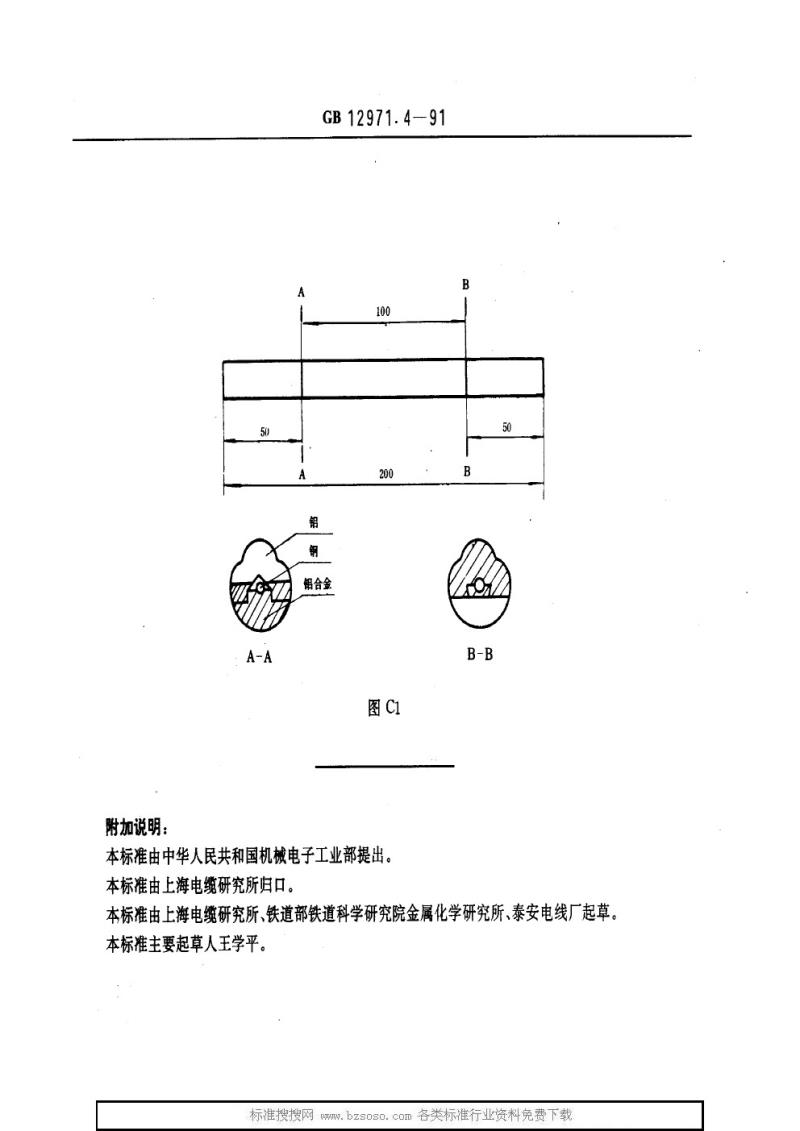

图C1
